Mittelspannungs-CU CTS XLPE-isoliertes Stromkabel, CE-KEMA-Zertifizierung
Anwendungen: XLPE-isoliertes Kabel wird als Stromverteilungs- und Übertragungsleitung mit Nennspannung verwendet3,6/6KV.
Konstruktion:
| Leiter |
Kupferleiter gemäß IEC 60228, Klasse 2 |
| Runder oder geformter Leiter |
| Isolierung |
XLPE (vernetztes Polyethylen) mit einer Temperatur von 90 °C, viele Farben optional |

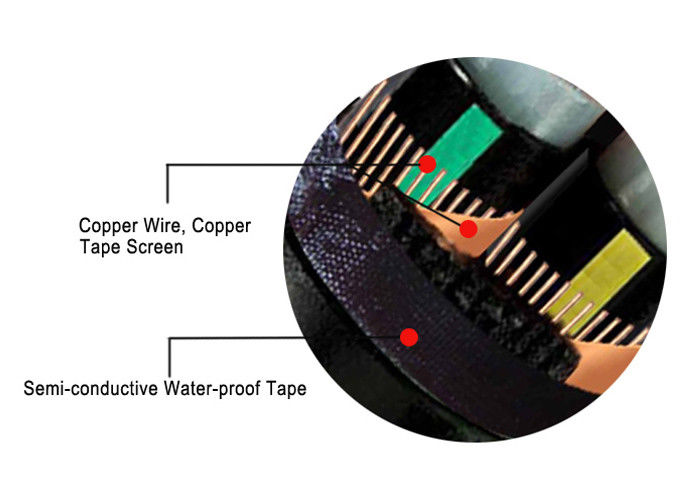

| Metallischer Bildschirm optional |
Kupferband oder Kupferdrahtgeflecht optional |
| Mantel |
PVC oder FR-PVC Typ ST2 nach IEC 60502, schwarz oder rot oder kundenspezifisch |
Bestellhinweis
Nennspannung
Anwendungsstandard: IEC/BS/UL/GB
Anzahl der Kerne
Leitergröße und -konstruktion
Art der Isolierung
Gepanzert oder ungepanzert. Bei Rüstung: Art und Material der Rüstung
Das Erfordernis der Hülle
Kabellänge und Verpackungsanforderungen
Andere Anforderung
Technische Daten:Nennspannung3,6/6KVNiederspannung
Maximale Leitertemperatur: unter normalen (90℃), Notfall- (130℃) oder Kurzschlussbedingungen nicht länger als 5 s (250℃).
Min. Umgebungstemp. 0 OC, nach der Installation und nur, wenn das Kabel in einer festen Position ist
Min. Biegeradius: 20 x Kabelaußendurchmesser für Einzelader ohne Armierung
15 x Kabel-Außendurchmesser für mehradrige Kabel ohne Armierung
15 x Kabelaußendurchmesser für Einzelader mit Armierung
12 x Kabel-Außendurchmesser für mehradrige Kabel mit Panzerung
Standards:International: IEC 60502, IEC 60228, (IEC 60332-3 nur für FR-Typ)
China: GB/T 12706, (GB/T 18380-3 nur für FR-Typ)
Weitere Normen wie BS, DIN, VDE und ICEA auf Anfrage
Installation
1. Die Installationstemperatur sollte 20 °C nicht überschreiten. Wenn die Umgebungstemperatur unter 0 °C liegt, sollte das Kabel vorgewärmt werden.
2. Der Biegeradius des Kabels sollte nicht kleiner als das 8-fache sein.
3. Nach der Installation sollte das Kabel 15 Minuten lang einem Spannungstest standhalten. 3,5 kV Gleichstrom
Technischer Parameter:
| Nom. Querschnitt des Leiters |
Stränge Nr./Durchmesser. Vom Dirigenten |
Isolationsstärke |
Manteldicke |
Ca. OD |
Ungefähres Gewicht |
Max. Gleichstromwiderstand des Leiters (20 ℃) |
Prüfspannung AC |
Aktuelle Bewertung |
| mm2 |
Stk/mm |
mm |
mm |
(mm) |
kg/km |
Ω/km |
kV/5min |
In Luft (A) |
Im Boden(A) |
| 1 × 25 |
7/2.14 |
2.5 |
1.5 |
18.0 |
619 |
0,727 |
12.5 |
135 |
150 |
| 1 × 35 |
7/2,52 |
2.5 |
1.5 |
19.0 |
737 |
0,524 |
12.5 |
165 |
180 |
| 1 × 50 |
10/2,52 |
2.5 |
1.6 |
20.0 |
901 |
0,387 |
12.5 |
200 |
215 |
| 1 × 70 |
14/2,52 |
2.5 |
1.6 |
22.0 |
1128 |
0,268 |
12.5 |
250 |
265 |
| 1 × 95 |
19/2,52 |
2.5 |
1.7 |
23.0 |
1391 |
0,193 |
12.5 |
305 |
315 |
| 1 × 120 |
24/2,52 |
2.5 |
1.8 |
25.0 |
1655 |
0,153 |
12.5 |
355 |
360 |
| 1 × 150 |
30/2,52 |
2.5 |
1.8 |
26.0 |
1961 |
0,124 |
12.5 |
405 |
405 |
| 1 × 185 |
37/2,52 |
2.5 |
1.9 |
28.0 |
2334 |
0,0991 |
12.5 |
465 |
455 |
| 1 × 240 |
48/2,52 |
2.6 |
1.9 |
30.0 |
2904 |
0,0754 |
12.5 |
550 |
530 |
| 1 × 300 |
61/2,52 |
2.8 |
2,0 |
33,0 |
3547 |
0,0601 |
12.5 |
635 |
595 |
| 1 × 400 |
61/2,97 |
3,0 |
2.2 |
37,0 |
4572 |
0,0470 |
12.5 |
745 |
680 |
| 1 × 500 |
61/3.23 |
3.2 |
2.3 |
41,0 |
5630 |
0,0366 |
12.5 |
855 |
765 |
| 1 × 630 |
61/3,50 |
3.2 |
2.4 |
45,0 |
6922 |
0,0283 |
12.5 |
980 |
860 |
| 1 × 800 |
91/3.20 |
3.2 |
2.5 |
50,0 |
8252 |
0,0221 |
12.5 |
1130 |
950 |
| 1 × 1000 |
91/3,75 |
3.2 |
2.6 |
54,8 |
10548 |
0,0176 |
12.5 |
1240 |
1040 |
| 3 × 25 |
7/2.14 |
2.5 |
2.1 |
37,0 |
1858 |
0,727 |
12.5 |
120 |
125 |
| 3 × 35 |
7/2,52 |
2.5 |
2.2 |
39,0 |
2244 |
0,524 |
12.5 |
145 |
155 |
| 3 × 50 |
10/2,52 |
2.5 |
2.3 |
40,0 |
2767 |
0,387 |
12.5 |
175 |
180 |
| 3 × 70 |
14/2,52 |
2.5 |
2.4 |
45,0 |
3494 |
0,268 |
12.5 |
215 |
220 |
| 3 × 95 |
19/2,52 |
2.5 |
2.5 |
48,0 |
4334 |
0,193 |
12.5 |
265 |
265 |
| 3 × 120 |
24/2,52 |
2.5 |
2.6 |
51,0 |
5181 |
0,153 |
12.5 |
305 |
300 |
| 3 × 150 |
30/2,52 |
2.5 |
2.7 |
54,0 |
6154 |
0,124 |
12.5 |
345 |
340 |
| 3 × 185 |
37/2,52 |
2.5 |
2.9 |
58,0 |
7334 |
0,0991 |
12.5 |
400 |
380 |
| 3 × 240 |
48/2,52 |
2.6 |
3,0 |
63,0 |
9146 |
0,0754 |
12.5 |
470 |
435 |
| 3 × 300 |
61/2,52 |
2.8 |
3.2 |
69,0 |
11176 |
0,0601 |
12.5 |
535 |
485 |
| 3 × 400 |
61/2,97 |
3,0 |
3.5 |
77,0 |
14379 |
0,0470 |
12.5 |
620 |
520 |
Verpackung und Versand:Wir sind in der Lage, die strengsten Lieferpläne je nach Bestellung einzuhalten. Die Einhaltung der Frist hat immer oberste Priorität, da jede Verzögerung bei der Kabellieferung zu einer Gesamtverzögerung des Projekts und einer Kostenüberschreitung führen kann.
Das Kabel wird in Holzspulen, Wellpappkartons und Spulen geliefert. Die Kabelenden werden mit BOPP-Selbstklebeband und nicht hygroskopischen Verschlusskappen versiegelt, um die Kabelenden vor Feuchtigkeit zu schützen. Die erforderliche Kennzeichnung muss je nach Kundenwunsch mit einem wetterfesten Material auf die Außenseiten der Trommel gedruckt werden.
