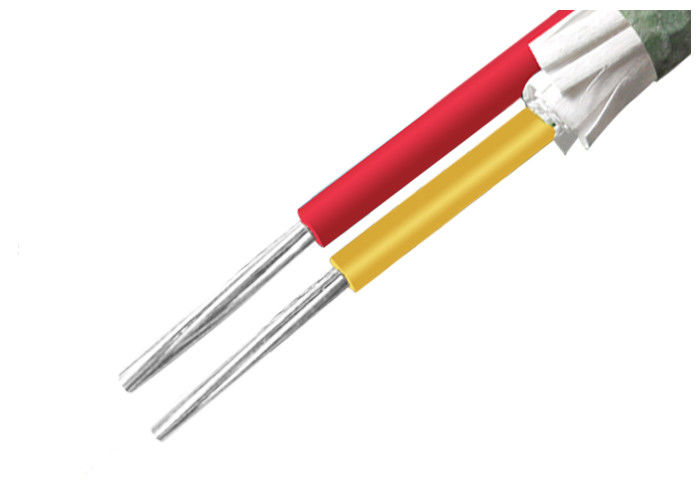

35 Quadratmillimeter starres Strang-Leiterkabel XLPE Isoliert individuell NA2XY
Anwendungen: XLPE Isoliertes Kabel wird als Stromverteilungs- und Übertragungsleitung bei Nennspannung 0,6/1KV verwendet.
Bauwesen:
| Leiter |
Aluminiumleiter gemäß IEC 60228,Klasse 2 |
| Kreisförmige oder kreisförmige Leiter |
| Isolierung |
XLPE (Cross-Linked Polyethylen) bei 90°C, viele Farben optional |
| Metallschirm optional |
Kupferband oder Kupferdraht, geflochten, optional |
| Hülle |
PVC oder FR-PVC Typ ST2 bis IEC 60502, schwarz oder rot oder individuell |
Ratschläge zur Bestellung
Nennspannung
Anwendungsstandard: IEC/BS/UL/GB
Anzahl der Kerne
Größe und Konstruktion des Leiters
Typ der Isolierung
Gepanzerte oder ungepanzerte.
Die Notwendigkeit einer Hülle
Längen des Kabels und Verpackungsanforderungen
Sonstige Voraussetzung
Technische Daten:Nennspannung:0.6/1kV Niederspannung
Maximale Leitertemperatur: unter normalen (90°C), Notfall (130°C) oder Kurzschlussbedingungen nicht mehr als 5 s (250°C).
Min. Umgebungstemperatur 0 oC, nach der Montage und nur, wenn das Kabel in einer festen Position ist
Min. Biegeradius: 20 x Kabel-O.D. für einen einzigen Kern ohne Panzerung
15 x Kabel O.D. für Mehrkern ohne Panzerung
15 x Kabel O.D. für Einzelkern mit Panzerung
12 x Kabel O.D. für Multi-Kern mit Panzerung
Standards:International: IEC 60502, IEC 60228, (nur für den FR-Typ)
China: GB/T 12706, (GB/T 18380-3 nur für den FR-Typ)
Andere Normen wie BS, DIN, VDE und ICEA auf Anfrage
Einrichtung
1Die Installationstemperatur darf 20°C nicht übersteigen.
2Der Biegeradius des Kabels sollte nicht weniger als 8 mal sein.
3. Nach der Montage sollte das Kabel für 15 Minuten mit Standspannungstest unter 3,5 kV Gleichstrom unterzogen werden.
Technischer Parameter:
| Name: Querschnitt des Leiters |
Isolationsdicke |
Ausmaß der Umhüllung |
Ungefähr. |
Ungefähr. |
Max. DC-Widerstand des Leiters (20 °C) |
Prüfspannung AC |
Aktuelles Rating |
| mm2 |
mm |
mm |
mm |
in kg/km |
Ohm/km |
KV/5min |
In der Luft (A) |
Im Boden (A) |
| 1 × 35 |
0.9 |
1.5 |
12 |
207 |
0.868 |
3.5 |
140 |
150 |
| 3 × 35 |
0.9 |
2.0 |
23 |
600 |
0.868 |
3.5 |
110 |
120 |
| 4 × 35 |
0.9 |
2.0 |
25 |
686 |
0.868 |
3.5 |
110 |
120 |
| 3 × 35 + 1 × 16 |
0.9 |
2.0 |
24 |
615 |
0.868 |
3.5 |
110 |
120 |
Verpackung und Versand:Wir sind in der Lage, die strengsten Lieferpläne zu erfüllen, je nach Bestellung.Die Einhaltung der Frist ist immer oberste Priorität, da jede Verzögerung bei der Lieferung von Kabel zu einer Verzögerung des Gesamtprojekts und zu einer Kostenüberschreitung führen kann.
Das Kabel wird in Holzrollen, Wellpappen und Spulen geliefert.Die erforderliche Kennzeichnung ist nach Maßgabe der Kundenanforderung mit einem wetterfestem Material auf der Außenseite der Trommel zu drucken..
