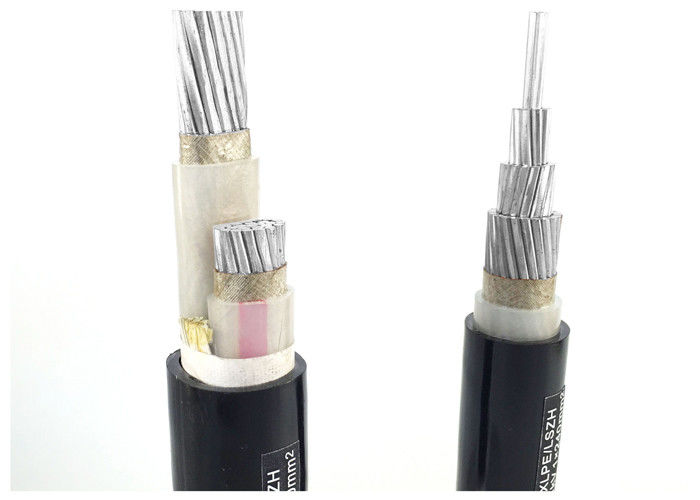

Isoliertes Niederspannungskabel XLPE für Stromverteilungs- / Übertragungsleitungen
Anwendungen: XLPE Isoliertes Kabel wird als Stromverteilungs- und Übertragungsleitung bei Nennspannung 0,6/1KV verwendet.
Bauwesen:
| Leiter |
Aluminiumleiter gemäß IEC 60228,Klasse 2 |
| Kreisförmige oder kreisförmige Leiter |
| Flexible Leiter (Klasse 5) sind optional. |
| Isolierung |
XLPE (Cross-Linked Polyethylen) bei 90°C, viele Farben optional |
| Metallschirm optional |
Kupferband oder Kupferdraht, geflochten, optional |
| Hülle |
PVC oder FR-PVC Typ ST2 bis IEC 60502, schwarz oder rot oder individuell |
Technische Daten:Nennspannung:0.6/1kV Niederspannung
Maximale Leitertemperatur: unter normalen (90°C), Notfall (130°C) oder Kurzschlussbedingungen nicht mehr als 5 s (250°C).
Min. Umgebungstemperatur 0 oC, nach der Montage und nur, wenn das Kabel in einer festen Position ist
Min. Biegeradius: 20 x Kabel-O.D. für einen einzigen Kern ohne Panzerung
15 x Kabel O.D. für Mehrkern ohne Panzerung
15 x Kabel O.D. für Einzelkern mit Panzerung
12 x Kabel O.D. für Multi-Kern mit Panzerung
Standards:International: IEC 60502, IEC 60228, (nur für den FR-Typ)
China: GB/T 12706, (GB/T 18380-3 nur für den FR-Typ)
Andere Normen wie BS, DIN, VDE und ICEA auf Anfrage
Einrichtung
1Die Installationstemperatur darf 20°C nicht übersteigen.
2Der Biegeradius des Kabels sollte nicht weniger als 8 mal sein.
3. Nach der Montage sollte das Kabel für 15 Minuten mit Standspannungstest unter 3,5 kV Gleichstrom unterzogen werden.
Technischer Parameter:
| Name: Querschnitt des Leiters |
Isolationsdicke |
Ausmaß der Umhüllung |
Ungefähr. |
Ungefähr. |
Max. DC-Widerstand des Leiters (20 °C) |
Prüfspannung AC |
Aktuelles Rating |
| mm2 |
mm |
mm |
mm |
in kg/km |
Ohm/km |
KV/5min |
In der Luft (A) |
Im Boden (A) |
| 3 mal 1.5 |
0.7 |
1.5 |
10 |
- Ich weiß. |
- Ich weiß. |
3.5 |
- Ich weiß. |
- Ich weiß. |
| 3 mal 2.5 |
0.7 |
1.5 |
11 |
140 |
12.1 |
3.5 |
25 |
30 |
| 3 × 4 |
0.7 |
1.5 |
12 |
175 |
7.41 |
3.5 |
30 |
40 |
| 3 × 6 |
0.7 |
1.5 |
13 |
210 |
4.61 |
3.5 |
40 |
45 |
| 3 × 10 |
0.7 |
1.5 |
15 |
260 |
3.08 |
3.5 |
50 |
60 |
| 3 × 16 |
0.7 |
1.5 |
17 |
340 |
1.91 |
3.5 |
65 |
80 |
| 3 × 25 |
0.9 |
2.0 |
21 |
470 |
1.20 |
3.5 |
90 |
100 |
| 3 × 35 |
0.9 |
2.0 |
23 |
600 |
0.868 |
3.5 |
110 |
120 |
| 3 × 50 |
1.0 |
2.0 |
27 |
730 |
0.641 |
3.5 |
130 |
140 |
| 3 × 70 |
1.1 |
2.0 |
30 |
970 |
0.443 |
3.5 |
170 |
175 |
| 3 × 95 |
1.1 |
2.0 |
34 |
1240 |
0.320 |
3.5 |
205 |
210 |
| 3 × 120 |
1.2 |
2.5 |
38 |
1540 |
0.253 |
3.5 |
240 |
235 |
| 3 × 150 |
1.4 |
2.5 |
42 |
1940 |
0.206 |
3.5 |
275 |
265 |
| 3 × 185 |
1.6 |
2.5 |
45 |
2248 |
0.164 |
3.5 |
320 |
301 |
| 3×240 |
1.7 |
3.0 |
51 |
2723 |
0.125 |
3.5 |
385 |
355 |
| 3 × 300 |
1.8 |
3.0 |
52 |
3675 |
0.100 |
3.5 |
445 |
395 |
| 3 × 400 |
2.0 |
3.0 |
54 |
4506 |
0.0778 |
3.5 |
530 |
460 |
Ratschläge zur Bestellung
Nennspannung
Anwendungsstandard: IEC/BS/UL/GB
Anzahl der Kerne
Größe und Konstruktion des Leiters
Typ der Isolierung
Gepanzerte oder ungepanzerte.
Die Notwendigkeit einer Hülle
Längen des Kabels und Verpackungsanforderungen
Sonstige Voraussetzung
Verpackung und Versand:Wir sind in der Lage, die strengsten Lieferpläne zu erfüllen, je nach Bestellung.Die Einhaltung der Frist ist immer oberste Priorität, da jede Verzögerung bei der Lieferung von Kabel zu einer Verzögerung des Gesamtprojekts und zu einer Kostenüberschreitung führen kann.
Das Kabel wird in Holzrollen, Wellpappen und Spulen geliefert.Die erforderliche Kennzeichnung ist nach Maßgabe der Kundenanforderung mit einem wetterfestem Material auf der Außenseite der Trommel zu drucken..
Nachverkaufsservice
Wir, Shanghai Shenghua Cable Group sind spezialisiert auf Forschung und Entwicklung und Herstellung von Kabeln und Drähten.die den gesamten Prozess der Unternehmensführung abdecktWir haben ein umfassendes Qualitätssicherungssystem eingerichtet, um sicherzustellen, dass unsere Produkte den internationalen Standards entsprechen.Ausgezeichneter Service und bekannte Marke. "Die Qualitätssicherung einhalten, sich dafür einsetzen, den Nutzern immer zuverlässige Produkte zu bieten" ist unser Engagement für Qualität.Die Produkte unseres Unternehmens sind von der PICC (People's Insurance Company of China) versichertDarüber hinaus bieten wir folgende spezifische Garantien an:
1.Wir garantieren, dass wir die in dem Vertrag festgelegten Garantiezeiten einhalten.
2Wir werden nach dieser Spezifikation hergestellt und die Ware wird neu, unbenutzt, der neuesten oder aktuellen Modelle sein.Wir liefern die Ware streng nach den Bedingungen des Vertrages..
3Die Garantie gilt für zwölf (12) Monate nach dem Zeitpunkt, zu dem die Ware oder ein Teil davon verkauft wurde.
gegebenenfalls an den Endbestimmungsort geliefert und angenommen wurden
im SCC angegeben oder achtzehn (18) Monate nach dem Zeitpunkt der Verbringung aus dem Hafen oder
der Ladeort im Ursprungsland, je nachdem, welcher Zeitraum früher endet.
4Während der Garantiezeit kann der Käufer direkt an den Hersteller oder durch den Vermittler schriftlich melden, wenn es ein Problem mit der Qualität der Ware gibt.Der Hersteller wird die Reparatur oder den Austausch innerhalb angemessener Zeit vornehmen., und trägt alle damit verbundenen Kosten.
