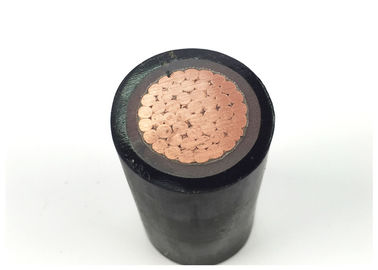

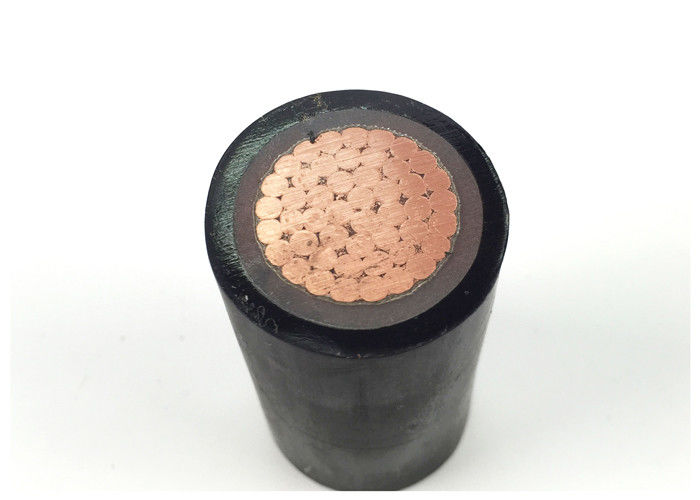

Elektrisches Kabel-, gepanzertes und Unarmouredkabel 600V 1000V YJVR 50 Quadrat-Millimeter XLPE
Anwendungen: XLPE Isolierkabel wird als Netzverteilung und Fernleitung an der Nennspannung 0.6/1KV benutzt.
Bau:
Leiter | Kupferner Leiter gemäß Iecs 60228, Klasse 2 |
Kreis- oder geformter Leiter | |
Flexibler Leiter (Klasse 5) optional. | |
Isolierung | XLPE (quervernetztes Polyäthylen) veranschlagt an 90℃, viele färben optional |
Metallischer Schirm optional | Kupfernes Band- oder Kupferdrahtflechten optional |
Hülle | PVC- oder FR-PVCart ST2 zu Iec 60502, Schwarzes oder Rot oder Kundenbezogenheit |
XLPE oder quervernetztes Polyäthylen ist ein thermoset Isoliermaterial. Polymere querzuverbinden ist ein Prozess, der die Molekülstruktur der Polymerketten ändert, damit sie fester zusammen gesprungen werden und dies die Querverbindung entweder mit chemischen Mitteln oder Systemtestdurchschnitten getan wird. Die querverbindene Chemikalie bezieht den Zusatz von Chemikalien oder von Initiatoren wie Siliziumwasserstoff oder Hyperoxyd mit ein, um freie Radikale zu erzeugen, die die Querverbindung bilden. Die körperliche Querverbindung bezieht mit ein, das Polymer einer Hochenergiequelle wie energiereicher Elektron- oder Mikrowellenstrahlung zu unterwerfen.
Körperliche und elektrische Eigenschaften
No.cores x | Isolierung Stärke |
Hülle | Äußeres Ø | Gewicht | Gegenwärtige Bewertungen in einer Luft 30℃ | Gegenwärtige Bewertungen begruben 20℃ | |
Quersek. | Stärke | ca. | ca. | ||||
Nominal | |||||||
Phase | Neutral | Wert | |||||
Millimeter ² | Millimeter | Millimeter | Millimeter | Millimeter | Kilogramm/Kilometer | A | A |
3×4+1×2.5 | 0,7 | 0,7 | 1,8 | 12,7 | 277 | 37 | 47 |
3×6+1×4 | 0,7 | 0,7 | 1,8 | 13,9 | 363 | 47 | 60 |
3×10+1×6 | 0,7 | 0,7 | 1,8 | 16,1 | 527 | 64 | 81 |
3×16+1×10 | 0,7 | 0,7 | 1,8 | 18,6 | 766 | 85 | 106 |
3×25+1×16 | 0,9 | 0,7 | 1,8 | 22,2 | 1140 | 113 | 137 |
3×35+1×16 | 0,9 | 0,7 | 1,8 | 24,6 | 1475 | 139 | 164 |
3×50+1×25 | 1 | 0,9 | 1,8 | 27,7 | 1951 | 173 | 198 |
3×70+1×35 | 1,1 | 0,9 | 1,9 | 31,9 | 2662 | 222 | 246 |
3×95+1×50 | 1,1 | 1 | 2,1 | 36,2 | 3578 | 271 | 293 |
3×120+1×70 | 1,2 | 1,1 | 2,2 | 39,9 | 4567 | 318 | 334 |
3×150+1×70 | 1,4 | 1,1 | 2,3 | 45 | 5514 | 370 | 375 |
3×185+1×95 | 1,6 | 1,1 | 2,5 | 49,4 | 6850 | 427 | 422 |
3×240+1×120 | 1,7 | 1,2 | 2,7 | 54,9 | 8741 | 507 | 492 |
3×300+1×150 | 1,8 | 1,4 | 2,9 | 62,9 | 11052 | 599 | 560 |
Unter Verwendung der Eigenschaften:
XLPE/PVC elektrischer Isolierdraht bedecken Reihe Drahtprodukte und seine Betriebstemperatur, die entsprechend verschiedenen Isoliermaterialien, hauptsächlich 70 und 90 Grad Temperatur, etc. isdifferent ist.
Entsprechend der Leiterart einschließlich festen Leiter PVC/XL .PE isolierte elektrischen Draht, standed PVC-/XLpet Isolierdraht, flexibler PVC/XLPE Isolierdraht mit verschiedenen Farben.
Entsprechend seiner Form einschließlich Flachdraht, Runddraht, etc. mit verschiedenen Farben.
Accoding zu seiner Kernzahl, einschließlich einkernigen Draht, mehradrigen Draht, etc. mit verschiedenen Farben.
Die höchste erlaubte Betriebstemperatur des Leiters für langfristige Funktion ist 90oC. Im Kurzschluss (Max. Long-term ist nicht mehr als 5 Sekunden). Die Höchsttemperatur für Leiter ist nicht mehr than250.
DC-Widerstand des Leiters stimmt mit den Bedingungen von GB/T3956-1997 überein.
Die Umwelttemperatur sollte als 0 nicht niedriger sein, wenn sie gelegt wird. Andernfalls sollte sie vorgeheizt werden. Das Kabel wird ohne horizontale Tropfengrenze gelegt. Der min. Biegungsradius des Kabels mit drei Kernen sollte nosmaller als 12mal des Kabelaußendurchmessers sein.
Teils-Test: Das Entladungsvolumen sollte nicht mehr als 10pC unter 1.73Uo für das Kabel sein.
EMPFOHLENE EINRICHTUNGSparameter
Für sofortiges Zitat/Versorgungen bitte sich vergewissern, dass Ihren Untersuchungen und Ihre Aufträge die folgenden Daten sichern:
1 internationaler oder spezieller Standard. (Wechselweise, die genaue Verwendung des Kabels.)
Nennspannung 2.
3 kupferne oder Aluminiumleiter.
Größe 4 jedes Leiters.
Isoliermaterial 5: PVC XLPE oder andere.
Nr. 6 und Identifizierung von Leitern.
7 andere Anforderungen.
8 verpackend.
Erforderliche 9 Lieferfrist.
Erforderliche Gültigkeit 10.
Wenn dieses alles für Sie ein wenig zu technisch scheint, dann, warum man nicht uns kontaktiert. Wir freuen uns, Sie zu unterstützen, wenn wir die besten Produkte nach Ihrer spezifischen Anwendung und alle mögliche Fragen zu beantworten identifizieren, die Sie möglicherweise hätten.
