Hochspg 8,7/15kV Kupferleiter XLPE isoliertes Stromkabel Zuverlässiges Stromkabel
Beschreibung:
8,7/15 kV XLPE-isolierte Kabel
CU/XLPE/PVC, IEC 60502
IEC 60502, IEC 60228, GB/T 12706.1-2008.
CE, CCC, KEMA. ISO

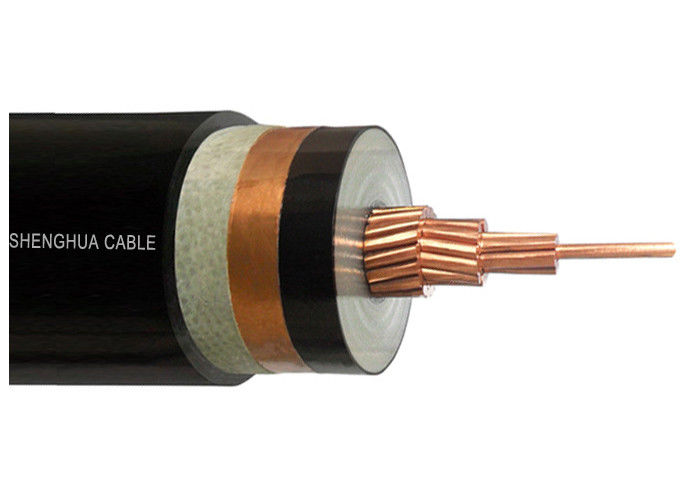

Konstruktionen
Leiter: Kompakter Kupferlitzenleiter, Klasse 2 gemäß IEC 60228
Leiterschirm: Halbleiter
Isolierung: XLPE (vernetztes Polyethylen), ausgelegt für 90 °C
Isolationsschirm: Halbleiter
Schirm: Kupferband oder Kupferdrahtschirm je nach Anfrage
Mantel: PVC Typ ST2Nach IEC 60502, schwarz
Notiz:Isolationsfarbe gemäß Normen oder Kundenanforderungen
Anwendungen
Zur Verlegung im Innen- und Außenbereich. Kann während der Installation einer gewissen Zugkraft standhalten, jedoch keinen äußeren mechanischen Kräften. Die Verlegung einadriger Kabel in Magnetkanälen ist nicht zulässig.
Standards
International: IEC 60502, IEC 60228
China: GB/T 12706.1-2008
Andere Standards wie BS, DIN und ICEA auf Anfrage
Technische Daten
Nennspannung: 8,7/15 kV
Maximale Leitertemperatur: unter normalen (90 °C), Notfall- (130 °C) oder Kurzschlussbedingungen nicht länger als 5 s (250 °C).
Min. Umgebungstemperatur: Das Kabel muss vorgewärmt werden, wenn die Umgebungstemperatur unter 0 °C liegt
Min. Biegeradius: einadriges Kabel 20(d+D)±5%
Mehradriges Kabel 15(d+D)±5%
Zertifikate
CE, RoHS, CCC, KEMA und weitere auf Anfrage
Technische Spezifikationen
| Nom. Querschnitt des Leiters |
Stränge Nr./Durchmesser. Vom Dirigenten |
Isolationsstärke |
Manteldicke |
Ca. OD |
Ungefähres Gewicht |
Max. Gleichstromwiderstand des Leiters (20 ℃) |
Prüfspannung AC |
Aktuelle Bewertung |
| mm2 |
Stk/mm |
mm |
mm |
(mm) |
kg/km |
Ω/km |
kV/5min |
In Luft (A) |
Im Boden(A) |
| 1 × 25 |
7/2.14 |
4.5 |
1.8 |
23.0 |
598 |
0,727 |
30.5 |
140 |
150 |
| 1 × 35 |
7/2,52 |
4.5 |
1.8 |
24.0 |
680 |
0,524 |
30.5 |
175 |
180 |
| 1 × 50 |
10/2,52 |
4.5 |
1.9 |
25.0 |
804 |
0,387 |
30.5 |
205 |
215 |
| 1 × 70 |
14/2,52 |
4.5 |
1.9 |
27.0 |
984 |
0,268 |
30.5 |
260 |
265 |
| 1 × 95 |
19/2,52 |
4.5 |
2 |
29.0 |
1201 |
0,193 |
30.5 |
315 |
315 |
| 1 × 120 |
24/2,52 |
4.5 |
2 |
30.0 |
1490 |
0,153 |
30.5 |
365 |
360 |
| 1 × 150 |
30/2,52 |
4.5 |
2.1 |
32,0 |
1765 |
0,124 |
30.5 |
415 |
405 |
| 1 × 185 |
37/2,52 |
4.5 |
2.1 |
34,0 |
2091 |
0,0991 |
30.5 |
475 |
455 |
| 1 × 240 |
48/2,52 |
4.5 |
2.2 |
36,0 |
3034 |
0,0754 |
30.5 |
565 |
530 |
| 1 × 300 |
61/2,52 |
4.5 |
2.4 |
39,0 |
3672 |
0,0601 |
30.5 |
645 |
595 |
| 1 × 400 |
61/2,97 |
4.5 |
2.4 |
42,0 |
4646 |
0,0470 |
30.5 |
750 |
680 |
| 1 × 500 |
61/3.23 |
4.5 |
2.5 |
45,0 |
5651 |
0,0366 |
30.5 |
865 |
765 |
| 1 × 630 |
61/3,50 |
4.5 |
2.5 |
50,0 |
7154 |
0,0283 |
30.5 |
990 |
860 |
| 1 × 800 |
91/3.20 |
4.5 |
2.7 |
55,0 |
8750 |
0,0221 |
30.5 |
1140 |
950 |
| 1 × 1000 |
91/3,75 |
4.5 |
2.9 |
59,0 |
10727 |
0,0176 |
30.5 |
1250 |
1040 |
| 3 × 25 |
7/2.14 |
4.5 |
2.4 |
46,0 |
2573 |
0,727 |
30.5 |
120 |
125 |
| 3 × 35 |
7/2,52 |
4.5 |
2.6 |
48,0 |
2985 |
0,524 |
30.5 |
145 |
155 |
| 3 × 50 |
10/2,52 |
4.5 |
2.7 |
51,0 |
3529 |
0,387 |
30.5 |
175 |
180 |
| 3 × 70 |
14/2,52 |
4.5 |
2.8 |
55,0 |
4197 |
0,268 |
30.5 |
220 |
220 |
| 3 × 95 |
19/2,52 |
4.5 |
2.9 |
58,0 |
5230 |
0,193 |
30.5 |
265 |
265 |
| 3 × 120 |
24/2,52 |
4.5 |
3,0 |
61,0 |
6120 |
0,153 |
30.5 |
305 |
300 |
| 3 × 150 |
30/2,52 |
4.5 |
3.1 |
64,0 |
7207 |
0,124 |
30.5 |
350 |
340 |
| 3 × 185 |
37/2,52 |
4.5 |
3.2 |
68,0 |
8378 |
0,0991 |
30.5 |
395 |
380 |
| 3 × 240 |
48/2,52 |
4.5 |
3.4 |
73,0 |
10177 |
0,0754 |
30.5 |
470 |
435 |
| 3 × 300 |
61/2,52 |
4.5 |
3.5 |
77,0 |
12159 |
0,0601 |
30.5 |
535 |
485 |
| 3 × 400 |
61/2,97 |
4.5 |
3.8 |
86,0 |
15641 |
0,0470 |
30.5 |
610 |
520 |
Bestellhinweis
Nennspannung
Anwendungsstandard: IEC/BS/UL/GB
Anzahl der Kerne
Leitergröße und -konstruktion
Art der Isolierung
Gepanzert oder ungepanzert. Bei Rüstung: Art und Material der Rüstung
Das Erfordernis der Hülle
Kabellänge und Verpackungsanforderungen
Andere Anforderung
Verpflichtung nach dem Service: Shanghai Shenghua Cable (Group) besitzt den Shenghua-Grundsatz „Streben Sie nach dem besten Unternehmen, produzieren Sie das beste Produkt, bieten Sie den besten Service, etablieren Sie die beste Marke“, besteht auf der Politik der Qualität an erster Stelle und ist bestrebt, eine hohe Qualität und null Mängel bei den Waren zu erreichen. Daher konnte jeder Kunde in vollem Umfang von der überlegenen Qualität und dem tadellosen Service von Shenghua Cable profitieren. Unterdessen folgen wir dem Shenghua-Geist „Das Beste geben, gegenseitig gewinnen“ und möchten mit jedem Kunden eine langfristige und stabile Beziehung aufbauen. Hiermit garantieren wir, dass:
1. Der Kunde ist Gott. Wir werden jeden Kunden und jede Zusammenarbeit von ganzem Herzen schätzen.
2. Kostenloser Vorverkaufsservice. Wir unterbreiten jedem Kunden das beste Angebot.
3. Guter Verkaufsservice. Beim Aufbau einer Kooperationsbeziehung mit Kunden bieten wir kostenlose Produktbedienung, Wartungstipps und einen technischen Beratungsservice für die Inbetriebnahme an.
4. Durchdachter Kundendienst. Für unsere Produkte gilt eine Garantie der PICC (People's Insurance Company of China). Wir bieten kostenlose Wartung und Fehlerbehebung innerhalb von 12 Monaten nach der Installation an (außer bei falscher Verwendung).
5. Wir garantieren, dass wir Ihre Probleme innerhalb von 24 Stunden in Shanghai und 72 Stunden in anderen Bezirken lösen.
6. 24-Stunden-Hotline-Telefonservice. Wir benennen einen Fachmann, der Ihre Frage zeitnah beantwortet.
Wir glauben immer fest daran, dass „Qualität die Lebensader ist, Service Laissez-Passer“, was uns näher und enger machen wird!
Shanghai Shenghua Cable (Gruppe) Co., Ltd.
VERPACKUNG UND VERSAND
Wir sind in der Lage, die strengsten Lieferpläne je nach Bestellung einzuhalten. Die Einhaltung der Frist hat immer oberste Priorität, da jede Verzögerung bei der Kabellieferung zu einer Gesamtverzögerung des Projekts und einer Kostenüberschreitung führen kann.
Das Kabel wird in Holzspulen, Wellpappkartons und Spulen geliefert. Die Kabelenden werden mit BOPP-Selbstklebeband und nicht hygroskopischen Verschlusskappen versiegelt, um die Kabelenden vor Feuchtigkeit zu schützen. Die erforderliche Kennzeichnung muss je nach Kundenwunsch mit einem wetterfesten Material auf die Außenseiten der Trommel gedruckt werden.
