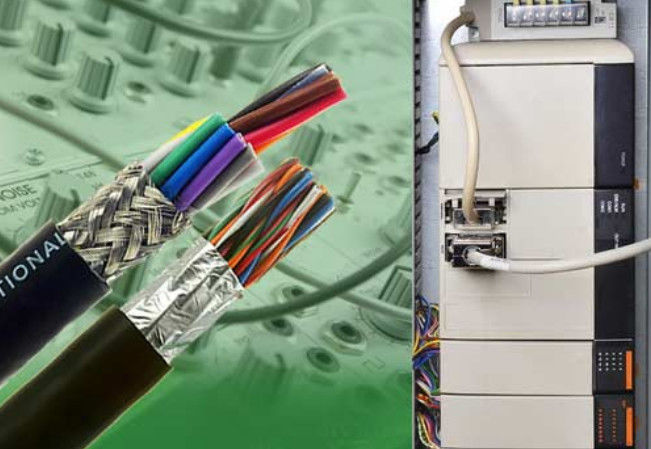

Was ist ein abgeschirmtes Kabel?
Dieses Gitarrenkabel wird auch abgeschirmtes Kabel genannt. Hierbei handelt es sich um ein Kabel mit einem oder mehreren isolierten Kabeln, die von einer gemeinsamen Schicht umgeben sind, die elektrische Signale leiten kann. Die Abschirmschicht oder Isolierschicht besteht aus einer leitfähigen Polymerschicht, einer ungeflochtenen spiralförmigen Kupferbandwicklung oder einem geflochtenen Kupferkerndraht oder anderen Metallarten. Die Schutzhülle wird in der Regel mit einer Jacke abgedeckt.
Die Abschirmschicht auf dem Kabel dient als Faradayscher Käfig, der das Signal durch elektrisches Rauschen beeinflusst. Darüber hinaus reduziert die Abschirmschicht auch die Beeinträchtigung anderer Geräte durch elektromagnetische Strahlung. Die Abschirmschicht reduziert außerdem den Einfluss kapazitiver Kopplungsstörungen anderer Quellen auf das Signal. Damit die Abschirmung wirksam ist, muss sie geerdet sein. Sie dienen auch der Abschirmung. Dies kann durch Kabelverschraubungen erreicht werden.
Symmetrische und unsymmetrische Kabel
Haben Sie sich jemals gefragt, was der Unterschied zwischen einem symmetrischen Kabel und einem unsymmetrischen Kabel ist? Nun, das ist der Unterschied. Symmetrische elektrische Signale werden über symmetrische Kabel übertragen. Das Kabel hat drei Adern, nämlich Plus-, Minus- und Erdungsader. Das Pluskabel und das Minuskabel übertragen das gleiche Signal. Der einzige Unterschied besteht darin, dass sie entgegengesetzte Polaritäten haben. Jegliche vom Kabel entlang seiner Länge aufgenommene Störung wirkt sich auf beide Schenkel oder Drähte aus. Wenn das Ziel symmetrisch ist, ändert das Gerät, das das Signal empfängt, ein Signal und stellt die Polarität der Signale zueinander wieder her. Auf diese Weise kann gewöhnlicher Lärm allein eliminiert werden, sodass er eliminiert werden kann. Dies wird als Gleichtaktunterdrückung bezeichnet. Aufgrund dieser Eigenschaft wird insbesondere bei der Kabelübertragung über große Entfernungen dringend empfohlen, ein symmetrisches Kabel zu verwenden.
Der Unterschied zwischen abgeschirmtem Kabel und ungeschirmtem Kabel
Jedes Adernpaar des abgeschirmten Gitarrenkabels ist mit Folie umwickelt. Auch diese Drähte sind nochmals gewickelt, um einen besseren Außenschutz zu bieten. Andererseits ist jedes Adernpaar in einem ungeschirmten Kabel miteinander verdrillt. Wickeln Sie die Drähte erneut ein, aber umwickeln Sie sie nicht mit Schutzmaterial.
| |
Die Anzahl der Leiter und Querschnittsfläche/m² |
Der angegebene Wert der Isolationsdicke/
mm |
Der angegebene Wert der Manteldicke/
mm |
Der minimale Isolationswiderstand beträgt 70 °C |
| 1 |
2*0,75 |
0,6 |
0,8 |
0,011 |
| 2 |
2*1 |
0,6 |
0,8 |
0,01 |
| 3 |
2*1,5 |
0,7 |
0,8 |
0,01 |
| 4 |
2*2,5 |
0,8 |
1 |
0,009 |
| 5 |
3*0,75 |
0,6 |
0,8 |
0,011 |
| 6 |
3*1 |
0,6 |
0,8 |
0,01 |
| 7 |
3*1,5 |
0,7 |
0,9 |
0,01 |
| 8 |
3*2,5 |
0,8 |
1.1 |
0,009 |
| 9 |
4*0,75 |
0,6 |
0,8 |
0,011 |
| 10 |
4*1 |
0,6 |
0,9 |
0,01 |
| 11 |
4*1,5 |
0,7 |
1 |
0,01 |
| 12 |
4*2,5 |
0,8 |
1.1 |
0,009 |
| 13 |
5*0,75 |
0,6 |
0,9 |
0,011 |
| 14 |
5*1 |
0,6 |
0,9 |
0,01 |
| 15 |
5*1,5 |
0,7 |
1.1 |
0,01 |
| 16 |
5*2,5 |
0,8 |
1.2 |
0,009 |
