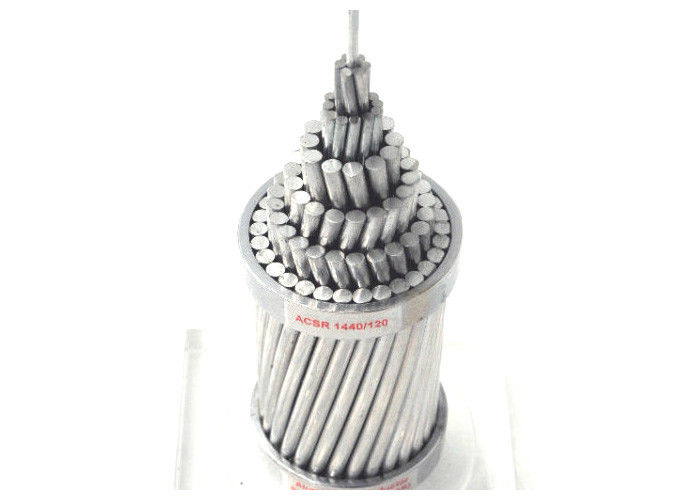

Stromübertragungs-obenliegender bloßer Leiter-Aluminiumleiter-Stahldraht verstärkt
Anwendungen
Wird als blankes Freileitungskabel und als primäres und sekundäres Verteilungskabel verwendet. ACSR bietet optimale Festigkeit für die Liniengestaltung. Durch die variable Stahlkernverseilung kann die gewünschte Festigkeit ohne Einbußen bei der Stromtragfähigkeit erreicht werden.
Konstruktion
Drähte aus Aluminiumlegierung 1350-H-19, konzentrisch um einen Stahlkern verseilt. Der Kerndraht für ACSR ist mit einer Verzinkung der Klassen A, B oder C erhältlich. „aluminisiert“ mit Aluminium beschichtet (AZ); Oder aluminiumkaschiert (AW). Zusätzlicher Korrosionsschutz ist durch das Auftragen von Fett auf den Kern oder das Einfetten des gesamten Kabels mit Fett möglich.
Code
Name |
Nominell |
Anzahl/Durchmesser |
Berechnete Fläche mm2 |
Durchmesser mm |
Widerstand
≤Ω/km |
Gewalt
KN |
Gewicht
kg/km |
| AWG oder MCM |
Al
mm |
Stahl
mm |
Al |
Stahl |
Gesamt |
| Truthahn |
6 |
6/1,68 |
1/1,68 |
13.29 |
2.19 |
15.48 |
5.04 |
2.1586 |
5.24 |
54 |
| Schwan |
4 |
3/2.12 |
1/2.12 |
21.16 |
3,55 |
24.71 |
6.36 |
1.3557 |
8.32 |
85 |
| Swanate |
4 |
7/1.96 |
1/2,61 |
21.16 |
5.35 |
26.51 |
6.53 |
1.3557 |
10.53 |
100 |
| Spatz |
2 |
6/2,67 |
1/2,67 |
33,61 |
5.61 |
39.22 |
8.01 |
0,8535 |
12.70 |
136 |
| Sparsam |
2 |
7/2.47 |
1/3.30 |
33,61 |
8.52 |
42.13 |
8.24 |
0,8535 |
16.11 |
159 |
| Robin |
1 |
6/3.00 |
1/3.00 |
42,39 |
7.10 |
49,49 |
9.00 |
0,6767 |
15.85 |
171 |
| Rabe |
1/0 |
6/3,78 |
1/3,37 |
53,48 |
8,90 |
62,38 |
10.11 |
0,5364 |
19.32 |
216 |
| Wachtel |
2/0 |
6/3,78 |
1/3,78 |
67,42 |
11.23 |
78,65 |
11.34 |
0,4255 |
23.62 |
273 |
| Taube |
3/0 |
6/4.25 |
1/4,25 |
85.03 |
14.19 |
99,22 |
12.75 |
0,3373 |
29.41 |
343 |
| Pinguin |
4/0 |
6/477 |
1/4,77 |
107.23 |
17.87 |
125.10 |
14.31 |
0,2675 |
37.06 |
433 |
| Seidenschwanz |
266,8 |
18/3.09 |
1/3.09 |
135.16 |
7.48 |
142,64 |
15.45 |
0,2133 |
30.27 |
431 |
| Rebhuhn |
266,8 |
26/2,57 |
7/2.00 |
135.16 |
22.00 |
157.16 |
16.28 |
0,2143 |
50,29 |
546 |
| Strauß |
300 |
26/2,73 |
7/2.12 |
152,00 |
24.71 |
176,71 |
17.28 |
0,1906 |
56,52 |
614 |
| Merlin |
336,4 |
18/3,47 |
1/3,47 |
170,45 |
9.48 |
179,93 |
17.5 |
0,1691 |
38.23 |
544 |
| Hänfling |
336,4 |
26/2,89 |
7/2,25 |
170,45 |
21.81 |
198.26 |
18.31 |
0,1699 |
62,71 |
689 |
| Pirol |
336,4 |
30/2,69 |
7/2,69 |
170,45 |
39,81 |
210.26 |
18.83 |
0,1704 |
77,27 |
784 |
| Meise |
397,5 |
18/3,77 |
1/3,77 |
201.42 |
11.16 |
212,58 |
18.85 |
0,1431 |
43,99 |
642 |
| Brant |
397,5 |
24/3.27 |
7/2.18 |
201.42 |
26.13 |
227,55 |
19.61 |
0,1438 |
64,69 |
762 |
| Ibis |
397,5 |
26/3.14 |
7/2.44 |
201.42 |
32,77 |
234.19 |
19.88 |
0,1438 |
72.11 |
814 |
| Lerche |
397,5 |
30/2,92 |
7/2.92 |
201.42 |
46,97 |
248,39 |
20.44 |
0,1442 |
88,69 |
927 |
| Pelikan |
477 |
18/4.14 |
1/4.14 |
241,68 |
13.42 |
255.10 |
20.70 |
0,1193 |
52.16 |
771 |
| Flackern |
477 |
24/3,58 |
7/2.39 |
241,68 |
31.29 |
272,97 |
21.49 |
0,1199 |
76,66 |
915 |
| Falke |
477 |
26/3,44 |
7/2,67 |
241,68 |
39,42 |
281.10 |
21.79 |
0,1199 |
86,65 |
978 |
| Henne |
477 |
30/3,20 |
7/3.20 |
241,68 |
56,39 |
298.07 |
22.40 |
0,1201 |
105,34 |
1112 |
| Fischadler |
556,5 |
18/4.47 |
1/4,47 |
282,00 |
15.68 |
297,68 |
22.35 |
0,1022 |
60,88 |
899 |
| Sittich |
556,5 |
24/3,87 |
7/2,58 |
282,00 |
36,58 |
318,58 |
23.22 |
0,1027 |
88,22 |
1067 |
| Taube |
556,5 |
26/3,72 |
7/2,89 |
282,00 |
45,94 |
327,94 |
23.55 |
0,1027 |
101.03 |
1140 |
