Herkunftsort	China
Markenname	QINGDAO YICABLE CABLE
Zertifizierung	ASTM A475, BS 183:1972

Produktdetails

Leiter:

Verzinkter Stahldraht

CODE Name:

GSW

Einzeldrahtdurchmesser:

1,24-2,50

Zugfestigkeit:

1290 MPa ~ 1620 MPa

Gewicht von Zink:

195 g/m² ~ 290 g/m²

Anwendung:

Kernstück von ACSR

Hervorheben:

Galvanisierte Stahldrahtkabel

ACSR-Schienenleiter ASTM A475

Blanker Leiter mit ASTM-Zertifizierung

Zahlungs- und Versandbedingungen

Min Bestellmenge

0.5KM

Preis

0.10-20.99USD/m

Verpackung Informationen

Hölzerne Trommel oder Stahltrommel

Lieferzeit

5 Tage oder mehr

Zahlungsbedingungen

L/C, D/A, D/P, T/T, Western Union,

Produktbeschreibung

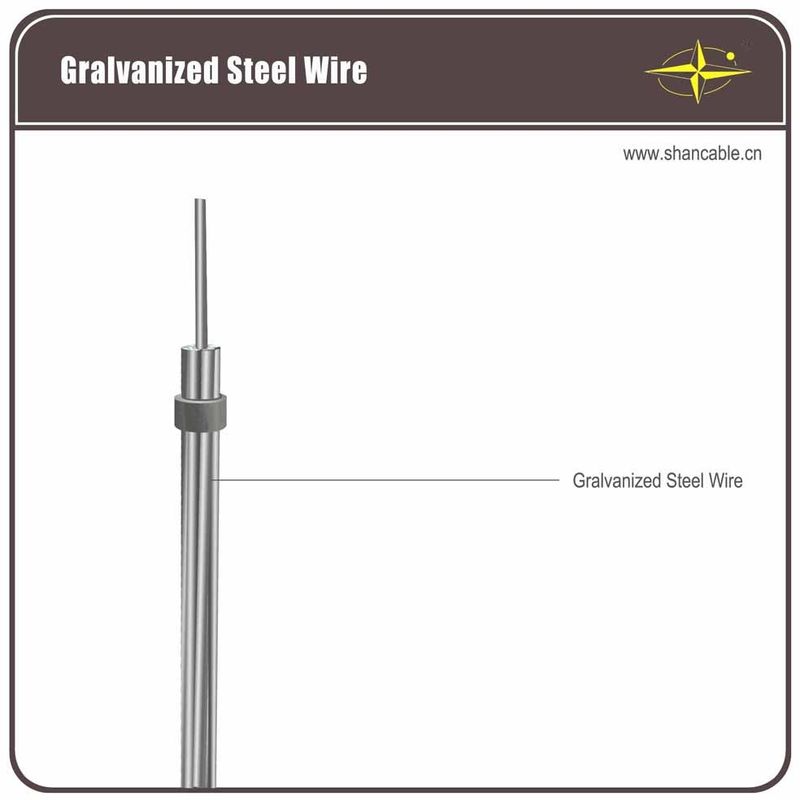

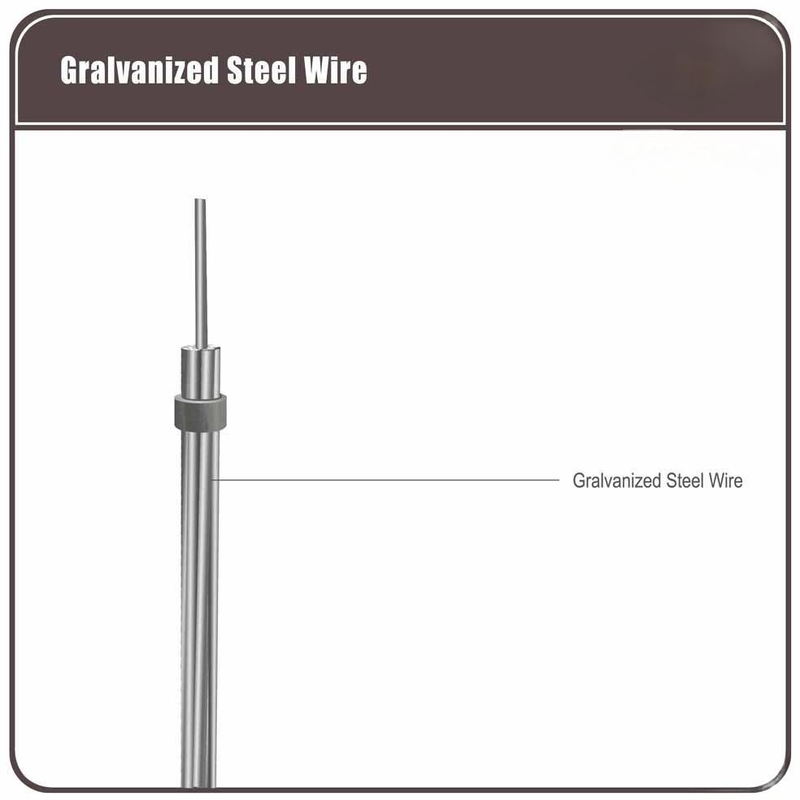

Galvanisierter Stahldraht, Nackter Leiter, Acsr Schienenleiter ASTM A475 Zertifizierung

Das Produkt galvanisiertes Stahldraht (GSW) wird für die Leitung von ACSR (Aluminium Conductor Steel Reinforced) verwendet.Das von Shenghua hergestellte GSW weist hervorragende mechanische Eigenschaften auf., beste Beschichtungsqualität und guter Oberflächenzustand.

	Durchmesser ((mm)			Zugfestigkeit ((Mpa)		Gewicht von Zink ((g/m)²)
	1.24 bis 2.25			1340 bis 1620		185 bis 215
	2.25 bis 3.00			1310 bis 1590		230
	3.00 bis 3.50			1290 bis 1550		245
	3.50 bis 4.25			1290 bis 1520		260
	4.25 bis 4.75			1290 bis 1520		275
	4.75 bis 5.50			1290 bis 1520		290

Intensitätsniveau	Durchmesser des Drahtes	Min. Zugkraft		Min. Stress mit 1%	Min. Verlängerung	Min. Anzahl der 360°	Durchmesser der Prüfung
		Stärke		Erweiterung	Prozentsatz, wenn L=250	Schleifen	Mandrill
	mm		MPA	MPA	%		Mehrfach
	> 1,24 ~ 2.25	1340		1170	3.0	16	1
	> 2,25 bis 275	1310		1140	3.0	16	1
	> 2,75 bis 3.00	1310		1140	3.5	16	1
Allgemeine	>3.00 bis 3.50	1290		1100	3.5	14	1
	> 3,50 bis 4.25	1290		1100	4.0	12	1
	> 4,25 bis 4.75	1290		1100	4.0	12	1
	> 4,75 bis 5.50	1290		1100	4.0	12	1
	> 1,24 ~ 2.25	1450		1310	2.5	16	3
	> 2,25 bis 275	1410		1280	2.5	16	3
	> 2,75 bis 3.00	1410		1280	3.0	16	4
Hoch	>3.00 bis 3.50	1410		1240	3.0	14	4
	> 3,50 bis 4.25	1380		1170	3.0	12	4
	> 4,25 bis 4.75	1380		1170	3.0	12	4
	> 4,75 bis 5.50	1380		1170	3.0	12	4
	> 1,24 ~ 2.25	1620		1450	2.0	14	4
	> 2,25 bis 275	1590		1410	2.0	14	4
	> 2,75 bis 3.00	1590		1410	2.5	12	5
Sehr hoch	>3.00 bis 3.50	1550		1380	2.5	12	5
	> 3,50 bis 4.25	1520		1340	2.5	10	5
	> 4,25 bis 4.75	1520		1340	2.5	10	5
	> 4,75 bis 5.50	1520		1270	2.5	10	5

								ASTM A475
		Anzahl der Drähte	Ungefähr, Strand Dia.		Siemens	Hoch	Extra hoch	Ungefähr.
		- Das ist Dia.			Martin Grade	Stärkegrad	Stärkegrad
			Inch	mm	kN	kN	kN	in kg/km
		3/2.64	7/32	5.56	10.409	15.569	21.796	131
3/3.05			1 / 4	6.35	13.523	21.040	29.981	174
	3/3.05		1 / 4	6.35	-	-	-	174
3/3.30			9/32	7.14	15.035	23.398	33.362	204
	3/3.68		5/16	7.94	18.193	28.246	40.479	256
	3/4.19		3/8	9.52	24.732	37.187	52.489	328
7/1.04			1/8	3.18	4.048	5.916	8.140	49
7/1.32			5/32	3.97	6.539	9.519	13.078	76
	7/1.57		3/16	4.76	8.452	12.677	17.748	108
7/1.65			3/16	4.76	-	-	-	118
	7/1.83		7/32	5.56	11.387	17.126	24.020	145
7/2.03			1 / 4	6.35	14.012	21.129	29.581	181
	7/2.36		9/32	7.14	18.905	28.469	39.812	243
7/2.64			5/16	7.94	23.798	35.586	49.820	305
	7/2.77		5/16	7.94	-	-	-	335
Sieben Drittel.05			3/8	9.52	30.915	48.040	68.503	407
	Sieben Drittel.68		7/16	11.11	41.591	64.499	92.523	594
Sieben Viertel.19			1 / 2	12.70	53.823	83.627	119.657	768
	Sieben Viertel.78		9/16	14.29	69.837	108.981	155.688	991
Sieben Fünftel.26			5/8	15.88	84.961	131.667	188.605	1211
	19/2.54		1 / 2	12.70	56.492	84.961	118.768	751
19/2.87			9/16	12.49	71.616	107.202	149.905	948
	19/3.18		5/8	15.88	80.513	124.995	178.819	1184
19/3.81			3/4	19.05	116.543	181.487	259.331	1719
	19/4.50		7/8	22.22	159.691	248.211	354.523	2352
19/5.08			1	25.40	209.066	325.610	464.839	2384
	37/3.63		1	25.40	205.508	319.827	456.832	3061
37/4.09			11/8	28.58	262.000	407.457	581.827	4006
	37/4.55		11/4	31.75	324.720	505.318	721.502	4833

									BS 183:1972
Zahl der	Ungefähr.			Mindestbrechbelastung des Strangs						Ungefähr.
Wires / Dia.	Strand Dia	Klasse 350	Grade 480	Grade 700	Klasse 850	Klasse 1000	Klasse 1150	Klasse 1300
	mm	kN	kN	kN	kN	kN	kN	kN		in kg/km
3/1.80	3.9	2.65	3.66	-	-	-	-	-	60
3/2.65	5.7	5.80	7.95	-	-	-	-	-	130
3/3.25	7.0	8.70	11.95	-	-	-	-	-	195
3/4.00	8.6	13.20	18.10	-	-	-	-	-	295
4/1.80	4.4	3.55	4.90	-	-	-	-	-	80
4/2.65	6.4	7.70	10.60	-	-	-	-	-	172
Vier Drittel.25	7.9	11.60	15.90	-	-	-	-	-	260
Vier Viertel.00	9.7	17.60	24.10	35.20	-	-	-	-	390
Fünftel.50	4.1	3.10	4.24	6.18	-	-	-	-	69
Fünftel.80	4.9	4.45	6.10	8.90	-	-	-	-	95
Fünftel.65	7.2	9.65	13.25	19.30	-	-	-	-	220
Fünftel.25	8.8	14.50	19.90	29.00	-	-	-	-	320
Fünfundvier.00	10.8	22.00	30.15	43.95	-	-	-	-	490
Sieben auf null.56	1.7	0.60	0.83	1.20	-	1.70	1.98	2.24	14
Sieben auf null.71	2.1	0.97	1.33	1.94	-	2.75	3.19	3.60	28
Sieben auf null.85	2.6	1.39	1.90	2.80	-	3.95	4.57	5.15	31
Sieben auf null.90	2.7	1.55	2.14	3.1	-	4.45	5.12	5.80	35
7/1.00	3.0	1.92	2.64	3.85	-	5.50	6.32	7.15	43
7/1.25	3.8	3.01	4.10	6.00	-	8.55	9.88	11.15	67
7/1.40	4.2	3.75	5.17	7.54	9.16	10.75	12.35	14.00	84
7/RS*	4.3	3.85	5.28	7.70	9.35	11.00	12.65	14.30	86
7/1.60	4.8	4.90	6.75	9.85	11.95	14.10	16.20	18.30	110
7/1.80	5.4	6.23	8.55	12.45	-	17.80	20.50	23.20	140
7/2.00	6.0	7.70	10.55	15.40	-	22.00	25.30	28.60	170
7/2.36	7.1	10.70	14.70	21.40	-	30.60	35.20	39.80	240
7/2.65	8.0	13.50	18.50	27.00	-	38.60	44.40	50.20	300
Sieben Drittel.00	9.0	17.30	23.75	34.65	-	49.50	56.90	64.30	392
Sieben Drittel.15	9.5	19.10	26.20	38.20	-	54.55	62.75	70.90	430
Sieben Drittel.25	9.8	20.30	27.85	40.65	-	58.05	66.80	75.50	460
Sieben Drittel.65	11.0	25.60	35.15	51.25	-	73.25	84.20	95.20	570
Sieben Viertel.00	12.0	30.90	42.20	61.60	-	88.00	101.0	114.00	690
Sieben Viertel.25	12.8	34.75	47.65	69.50	-	99.30	114.0	129.00	780
Sieben Viertel.75	14.0	43.40	59.45	86.80	-	124.0	142.7	161.3	970
19/1.00	5.0	5.22	7.16	10.45	-	14.92	17.16	19.40	120
19/1.25	63	8.16	11.19	16.32	-	23.32	26.81	30.31	180
19/1.40	7.0	10.24	14.04	20.47	-	29.25	33.64	38.02	230
19/1.60	8.0	13.37	18.35	26.75	-	38.20	43.93	49.66	300
19/2.00	10.0	20.90	28.65	41.78	50.74	59.69	68.64	77.60	470
19/2.50	12.5	32.65	44.80	65.29	79.28	93.27	107.3	121.3	730
19/3.00	15.0	47.00	64.50	94.00	114.1	134.3	154.5	174.6	1050
19/3.55	17.8	65.80	90.27	131.6	159.9	188.0	216.3	244.5	1470
19/4.00	20.0	83.55	114.6	167.1	203.0	238.7	274.6	310.4	1870
19/4.75	23.8	117.85	161.6	235.7	286.0	336.7	387.2	437.7	2630
