Herkunftsort China
Markenname QINGDAO YICABLE CABLE
Zertifizierung ASTM A475, BS 183:1972
Produktdetails
Größe:
10 bis 800 mm2
Anwendung:
Kraftwerk
Typ:
Hochspannung
Standard:
BS, ASTM, IEC
Zertifikat:
ISO9001/ISO14001
Garantie:
12 Monate
Nennspannung:
132KV
Hervorheben:

aaac conductor

,

all aluminium alloy conductor

Zahlungs- und Versandbedingungen
Min Bestellmenge
0.5KM
Preis
0.10-10.99USD/m
Verpackung Informationen
Hölzerne Trommel oder Stahltrommel
Lieferzeit
gemäß der Anforderung
Zahlungsbedingungen
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit
1000KM PRO MONAT
Produktbeschreibung

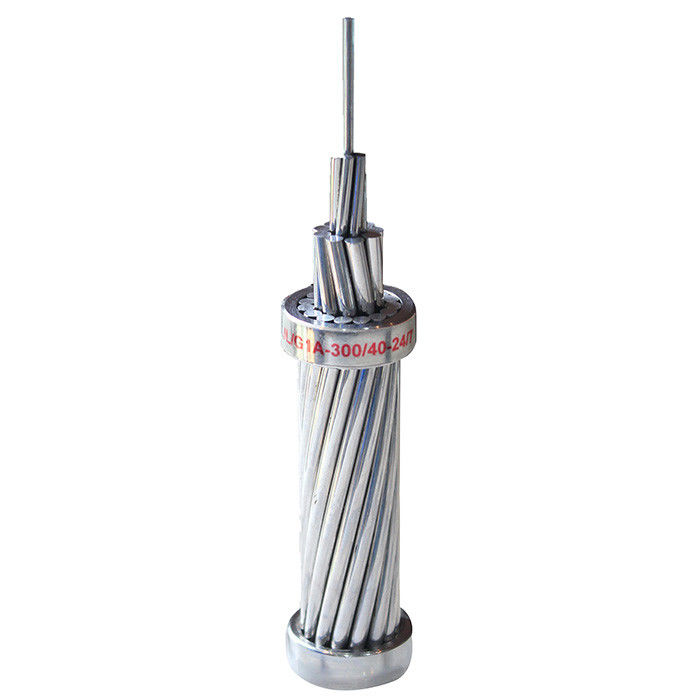

Hund/Kaninchen-bloßer Aluminiumleiter des Stroms, Leiter der Übertragung 132KV

Aufbau:

Drähte aus Aluminiumlegierung, konzentrisch verseilt mit Stahlkern. Der Kerndraht für ACSR ist mit einer Verzinkung der Klassen A, B oder C erhältlich. „aluminisiertes“ Aluminium beschichtet (AZ); oder aluminiumkaschiert (AW). Zusätzlicher Korrosionsschutz ist durch das Auftragen von Fett auf den Kern oder das Einfetten des gesamten Kabels mit Fett möglich.



Anwendung:

Wird als blankes Freileitungskabel und als primäres und sekundäres Verteilungskabel verwendet. ACSR bietet optimale Festigkeit für die Liniengestaltung. Durch die variable Stahlkernverseilung kann die gewünschte Festigkeit ohne Einbußen bei der Stromtragfähigkeit erreicht werden.



Standards:

Alle Produkte können Anforderungen unterschiedlicher Standards perfekt erfüllen. Wir können Spezialkabel gemäß den von Kunden geforderten Standards entwerfen und herstellen, wie zum Beispiel: GB, IEC, BS, ASTM, JIS, DIN CRS.





Typ Beschreibung Anzahl der Drähte

Abschnittsbereich

(mm2)
AAC Vollständiger Aluminiumleiter 7~127 16~1500
AAAC Leiter komplett aus Aluminiumlegierung 7~91 17~1300
ACSR

Aluminiumleiter

Stahlverstärkt

 7~103 16~1250
AACSR

Leiter aus Aluminiumlegierung

Stahlverstärkt

 7~103 16~1250
ACAR/AW

Aluminiumleiter

Aluminiumlegierung verstärkt

 7~103 16~1250
ACSW/S

Aluminiumleiter

Aluminiumbeschichteter Stahldraht/-strang

 7~103 16~1250
GSW Verzinkter Stahldraht 3/2,64~37/4,55 16,41~765,99



Technische Daten des ACSR-Leiters

BS215 TEIL2
Code Kreuzen Anzahl der Drähte Drahtdurchmesser Durchmesser Masse pro Bewertet Maximal
Name Abschnitt Einheitslänge Stärke Gleichstromwiderstand
  Al Stahl Gesamt Al Stahl Kern Kond.     bei 20°C
  mm2 mm2 mm2 Al Stahl mm mm mm mm kg/km kN Ohm/km
MOL 10.6 1,77 12.4 6 1 1.5 1.5 1.5 4.5 42,8 4.14 2.7027
EICHHÖRNCHEN 21 3.5 24.5 6 1 2.11 2.11 2.11 6.33 84,7 7,87 1.3659
GOPHEL 26.2 4.37 30.6 6 1 2.36 2.36 2.36 7.08 106 9.58 1.0919
WIESEL 31.6 5.27 36.9 6 1 2,59 2,59 2,59 7,77 127,6 11.38 0,9065
FUCHS 36.7 6.11 42,8 6 1 2,79 2,79 2,79 8.37 148.1 13.21 0,7812
Frettchen 42.4 7.07 49,5 6 1 3 3 3 9 171.2 15.27 0,6757
KANINCHEN 52.9 8.81 61,7 6 1 3.35 3.35 3.35 10.1 213,5 18.42 0,5419
MINIK 63.1 10.5 73,6 6 1 3,66 3,66 3,66 11 254,9 21.67 0,454
SKUNK 63.2 36.9 100.1 12 7 2,59 2,59 7,77 13 463 52,79 0,4568
BIBER 75 12.5 87,5 6 1 3,99 3,99 3,99 12 302,9 25.76 0,382
PFERD 73,4 42,8 116.2 12 7 2,79 2,79 8.37 14 537,3 61,26 0,3936
WASCHBÄR 78,8 13.1 92 6 1 4.09 4.09 4.09 12.3 318.3 27.06 0,3635
OTTER 83,9 14 97,9 6 1 4.22 4.22 4.22 12.7 338,8 28.81 0,3415
KATZE 95,4 15.9 111.3 6 1 4.5 4.5 4.5 13.5 385,3 32,76 0,3003
HASE 105 17.5 122,5 6 1 4,72 4,72 4,72 14.2 423,8 36.04 0,273
HUND 105 13.6 118,5 6 7 4,72 1,57 4.71 14.2 394 32,65 0,2733
KOJOTE 131,7 20.1 151,8 26 7 2,54 1,91 5,73 15.9 520,7 45,86 0,2192
PUMA 131,5 7.31 138,8 18 1 3.05 3.05 3.05 15.3 418,8 29.74 0,2188
TIGER 131.2 30.6 161,9 30 7 2.36 2.36 7.08 16.5 602.2 57,87 0,2202
WOLF 158.1 36.9 194.9 30 7 2,59 2,59 7,77 18.1 725,3 68,91 0,1829
DINGO 158,7 8.81 167,5 18 1 3.35 3.35 3.35 16.8 505.2 35,87 0,1814
LUCHS 183,4 42,8 226.2 30 7 2,79 2,79 8.37 19.5 841,6 79,97 0,1576
Karakal 184,2 10.2 194,5 18 1 3.61 3.61 3.61 18.1 586,7 40,74 0,1562
PANTHER 212.1 49,5 261,5 30 7 3 3 9 21 973.1 92,46 0,1363
JAGUAR 210.6 11.7 222,3 18 1 3,86 3,86 3,86 19.3 670,8 46,57 0,1366
LÖWE 238,3 55,6 293,9 30 7 3.18 3.18 9.54 22.3 1093.4 100,47 0,1213
TRAGEN 264,4 61,7 326.1 30 7 3.35 3.35 10.1 23.5 1213.4 111,5 0,1093
ZIEGE 324,3 75,7 400 30 7 3,71 3,71 11.1 26 1488.2 135.13 0,0891
SCHAF 375.1 87,5 462,6 30 7 3,99 3,99 12 27.9 1721.3 156,3 0,0771
ANTILOPE 374.1 48,5 422,6 54 7 2,97 2,97 8,91 26.7 1413.8 118,88 0,0773
BISON 381,7 49,5 431.2 54 7 3 3 9 27 1442,5 121,3 0,0758
REH 429,6 100.2 529,8 30 7 4.27 4.27 12.8 29.9 1971.4 179 0,0673
ZEBRA 428,9 55,6 484,5 54 7 3.18 3.18 9.54 28.6 1620.8 131,92 0,0674
ELCH 477.1 111.3 588,5 30 7 4.5 4.5 13.5 31.5 2189,5 198,8 0,0606
KAMEL 476 61,7 537,7 54 7 3.35 3.35 10.1 30.2 1798.8 146,4 0,0608
ELCH 528,5 68,5 597 54 7 3,53 3,53 10.6 31.8



E, Paket:In Coils, Holzfässern, Stahlfässern oder Stahl-Holzfässern.

Wir können nach Kundenwunsch produzieren. Wir freuen uns über Ihre Angebotsanfrage!
