Herkunftsort China
Markenname QINGDAO YICABLE CABLE
Zertifizierung ASTM A475, BS 183:1972
Produktdetails
Leiter:
Verzinkter Stahldraht
Anwendung:
Energiekraftübertragungssystem
Isolierung:
NEIN
Mantel:
NEIN
Durchmesser:
5,5mm~37,5mm
Nummer der Drähte:
3 Quadratmillimeter ~ 37 Quadratmillimeter
Hervorheben:

all aluminium alloy conductor

,

acsr conductor

Zahlungs- und Versandbedingungen
Min Bestellmenge
0.5KM
Preis
0.10-10.99USD/m
Verpackung Informationen
Hölzerne Trommel oder Stahltrommel
Lieferzeit
10Days oder mehr
Zahlungsbedingungen
L/C, D/A, D/P, T/T, Western Union,
Versorgungsmaterial-Fähigkeit
1000KM PRO MONAT
Produktbeschreibung

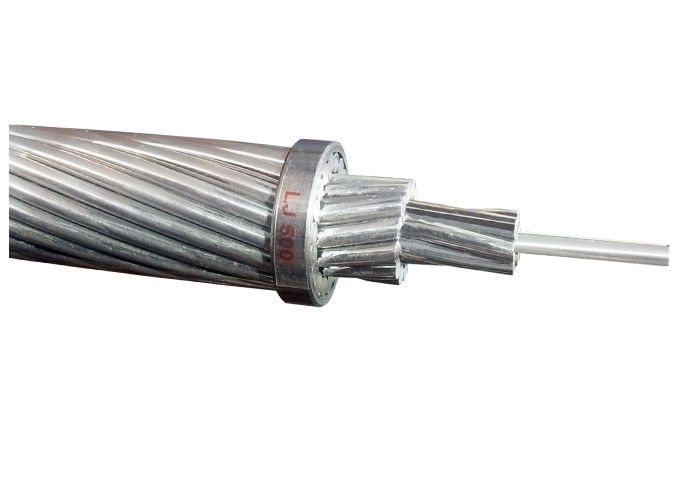

Zinkbeschichteter Stahldraht GSW Bar-Leiter für Stromübertragungs-System



Spezifikationen


Das Produkt galvanisiertes Stahldraht (GSW) wird für die Leitung von ACSR (Aluminium Conductor Steel Reinforced) verwendet.Das von Shenghua hergestellte GSW weist hervorragende mechanische Eigenschaften auf., beste Beschichtungsqualität und guter Oberflächenzustand.





 Durchmesser ((mm)

Zugfestigkeit ((Mpa)

Gewicht von Zink ((g/m)2)

1.24 bis 2.25

1340 bis 1620

185 bis 215

2.25 bis 3.00

1310 bis 1590

230


3.00 bis 3.50

1290 bis 1550

245


3.50 bis 4.25

1290 bis 1520

260


4.25 bis 4.75

1290 bis 1520

275


4.75 bis 5.50

1290 bis 1520

290








Intensitätsniveau Durchmesser des Drahtes Min. Zugkraft Min. Stress mit 1% Min. Verlängerung Min. Anzahl der 360° Durchmesser der Prüfung


Stärke Erweiterung Prozentsatz, wenn L=250 Schleifen
Mandrill

mm
MPA MPA %


Mehrfach

> 1,24 ~ 2.25 1340 1170 3.0
16
1

> 2,25 bis 275 1310 1140 3.0
16
1

> 2,75 bis 3.00 1310 1140 3.5
16
1
Allgemeine >3.00 bis 3.50 1290 1100 3.5
14
1

> 3,50 bis 4.25 1290 1100 4.0
12
1

> 4,25 bis 4.75 1290 1100 4.0
12
1

> 4,75 bis 5.50 1290 1100 4.0
12
1

> 1,24 ~ 2.25 1450 1310 2.5
16
3

> 2,25 bis 275 1410 1280 2.5
16
3

> 2,75 bis 3.00 1410 1280 3.0
16
4
Hoch >3.00 bis 3.50 1410 1240 3.0
14
4

> 3,50 bis 4.25 1380 1170 3.0
12
4

> 4,25 bis 4.75 1380 1170 3.0
12
4

> 4,75 bis 5.50 1380 1170 3.0
12
4

> 1,24 ~ 2.25 1620 1450 2.0
14
4

> 2,25 bis 275 1590 1410 2.0
14
4

> 2,75 bis 3.00 1590 1410 2.5
12




5
Sehr hoch >3.00 bis 3.50 1550 1380 2.5
12
5

> 3,50 bis 4.25 1520 1340 2.5
10
5

> 4,25 bis 4.75 1520 1340 2.5
10
5

> 4,75 bis 5.50 1520 1270 2.5
10
5








ASTM A475
Anzahl der Drähte Ungefähr, Strand Dia. Durchführbarkeit (S) Hoch Extra hoch Ungefähr.
- Das ist Dia.

Martin Grade Stärkegrad Stärkegrad

Inch mm kN kN kN in kg/km
3/2.64 7/32 5.56 10.409 15.569 21.796 131
3/3.05 1 / 4 6.35 13.523 21.040 29.981 174
3/3.05 1 / 4 6.35 - - - 174
3/3.30 9/32 7.14 15.035 23.398 33.362 204
3/3.68 5/16 7.94 18.193 28.246 40.479 256
3/4.19 3/8 9.52 24.732 37.187 52.489 328
7/1.04 1/8 3.18 4.048 5.916 8.140 49
7/1.32 5/32 3.97 6.539 9.519 13.078 76
7/1.57 3/16 4.76 8.452 12.677 17.748 108
7/1.65 3/16 4.76 - - - 118
7/1.83 7/32 5.56 11.387 17.126 24.020 145
7/2.03 1 / 4 6.35 14.012 21.129 29.581 181
7/2.36 9/32 7.14 18.905 28.469 39.812 243
7/2.64 5/16 7.94 23.798 35.586 49.820 305
7/2.77 5/16 7.94 - - - 335
Sieben Drittel.05 3/8 9.52 30.915 48.040 68.503 407
Sieben Drittel.68 7/16 11.11 41.591 64.499 92.523 594
Sieben Viertel.19 1 / 2 12.70 53.823 83.627 119.657 768
Sieben Viertel.78 9/16 14.29 69.837 108.981 155.688 991
Sieben Fünftel.26 5/8 15.88 84.961 131.667 188.605 1211
19/2.54 1 / 2 12.70 56.492 84.961 118.768 751
19/2.87 9/16 12.49 71.616 107.202 149.905 948
19/3.18 5/8 15.88 80.513 124.995 178.819 1184
19/3.81 3/4 19.05 116.543 181.487 259.331 1719
19/4.50 7/8 22.22 159.691 248.211 354.523 2352
19/5.08 1 25.40 209.066 325.610 464.839 2384
37/3.63 1 25.40 205.508 319.827 456.832 3061
37/4.09 11/8 28.58 262.000 407.457 581.827 4006
37/4.55 11/4 31.75 324.720 505.318 721.502 4833










Zertifizierung


All Aluminium Alloy Bare Conductors (AAAC) Concentric Lay Stranded
