Herkunftsort	China
Markenname	QINGDAO YICABLE CABLE
Zertifizierung	ASTM A475, BS 183:1972

Produktdetails

Leiter:

Verzinkter Stahl

Querschnittsbereich:

16.41~765.99mm2

Anwendung:

ACSR-Leitung (Freileitung).

Isolierung:

NEIN

Mantel:

NEIN

Modell Nr.:

GSW

Typ:

Hochspannung

Hervorheben:

all aluminium alloy conductor

acsr conductor

Zahlungs- und Versandbedingungen

Min Bestellmenge

0.5KM

Preis

0.10-10.99USD/m

Verpackung Informationen

Hölzerne Trommel oder Stahltrommel

Lieferzeit

10Days oder mehr

Zahlungsbedingungen

L/C, D/A, D/P, T/T, Western Union,

Versorgungsmaterial-Fähigkeit

1000KM PRO MONAT

Produktbeschreibung

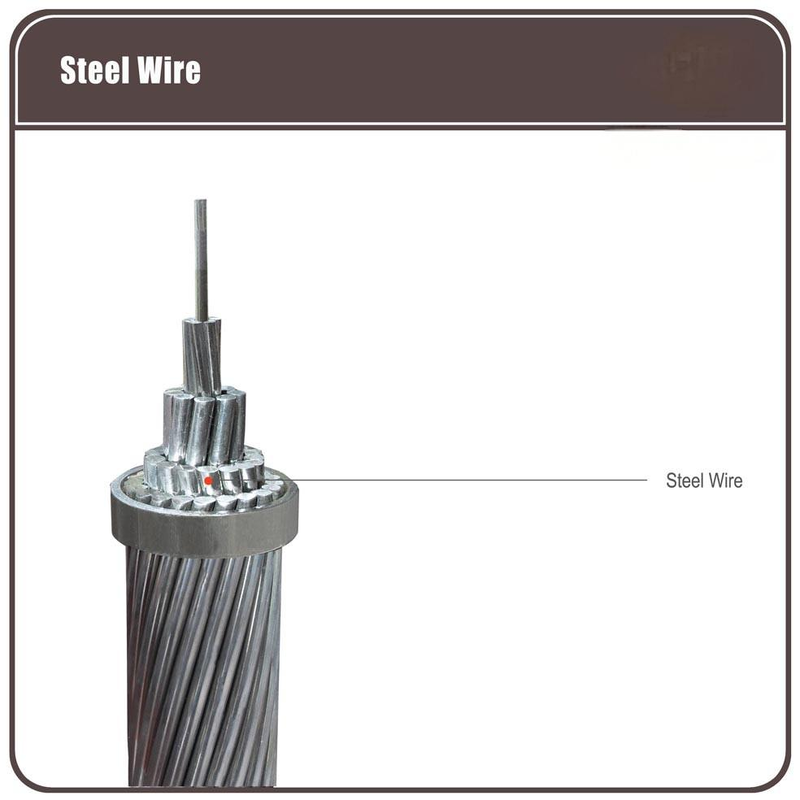

GSW-Aluminiumleiter, stahlverstärkt, Anti-Extrusion, 16,41 mm² – 765,99 mm²

Spezifikationen

Das Produkt verzinkter Stahldraht (GSW) wird für die Kordel des ACSR-Leiters (Aluminum Conductor Steel Reinforced) verwendet. Als führendes Unternehmen dieser Branche verfügt das von Shenghua hergestellte GSW über hervorragende mechanische Eigenschaften, beste Beschichtungsqualität und einen guten Oberflächenzustand.

	Durchmesser (mm)			Zugfestigkeit (Mpa)		Gewicht von Zink (g/m²)
	1,24~2,25			1340–1620		185~215
	2,25~3,00			1310–1590		230
	3,00~3,50			1290–1550		245
	3,50~4,25			1290–1520		260
	4,25~4,75			1290–1520		275
	4,75~5,50			1290–1520		290

Intensitätsstufe	Drahtdurchmesser	Min. Zugfest		Min. Stress mit 1 %	Min. Verlängerung	Min. Anzahl von 360°	Durchmesser der Prüfung
		Stärke		Verlängerung	Prozentsatz, wenn L=250	Wendungen		Mandril
	mm		mpa	mpa	%			mehrere
	>1,24~2,25	1340		1170	3,0	16		1
	>2,25~2,75	1310		1140	3,0	16		1
	>2,75~3,00	1310		1140	3.5	16		1
Allgemein	>3,00~3,50	1290		1100	3.5	14		1
	>3,50~4,25	1290		1100	4,0	12		1
	>4,25~4,75	1290		1100	4,0	12		1
	>4,75~5,50	1290		1100	4,0	12		1
	>1,24~2,25	1450		1310	2.5	16		3
	>2,25~2,75	1410		1280	2.5	16		3
	>2,75~3,00	1410		1280	3,0	16		4
Hoch	>3,00~3,50	1410		1240	3,0	14		4
	>3,50~4,25	1380		1170	3,0	12		4
	>4,25~4,75	1380		1170	3,0	12		4
	>4,75~5,50	1380		1170	3,0	12		4
	>1,24~2,25	1620		1450	2.0	14		4
	>2,25~2,75	1590		1410	2.0	14		4
	>2,75~3,00	1590		1410	2.5	12		5
Sehr hoch	>3,00~3,50	1550		1380	2.5	12		5
	>3,50~4,25	1520		1340	2.5	10		5
	>4,25~4,75	1520		1340	2.5	10		5
	>4,75~5,50	1520		1270	2.5	10		5

VERZINKTER STAHLDRAHT/GSW

						ASTM A475
Anzahl der Drähte	Ca. Strangdurchmesser.		Leitfähigkeit (S)	Hoch	Extra hoch	Ca. Gewicht
/Dia.			Martin Grade	Stärkegrad	Stärkegrad
	Zoll	mm	kN	kN	kN	kg/km
3/2,64	7/32	5.56	10.409	15.569	21.796	131
3/3.05	1/4	6.35	13.523	21.040	29.981	174
3/3.05	1/4	6.35	-	-	-	174
3/3.30	32.9	7.14	15.035	23.398	33.362	204
3/3,68	5/16	7,94	18.193	28.246	40.479	256
3/4.19	3/8	9.52	24.732	37.187	52.489	328
7/1.04	1/8	3.18	4.048	5.916	8.140	49
7/1.32	5/32	3,97	6.539	9.519	13.078	76
7/1,57	3/16	4,76	8.452	12.677	17.748	108
7/1,65	3/16	4,76	-	-	-	118
7/1,83	7/32	5.56	11.387	17.126	24.020	145
7/2.03	1/4	6.35	14.012	21.129	29.581	181
7/2.36	32.9	7.14	18.905	28.469	39.812	243
7/2,64	5/16	7,94	23.798	35.586	49.820	305
7/2,77	5/16	7,94	-	-	-	335
7/3.05	3/8	9.52	30.915	48.040	68.503	407
7/3,68	7/16	11.11	41.591	64.499	92.523	594
7/4.19	1/2	12.70	53.823	83.627	119.657	768
7/4,78	16.9	14.29	69.837	108.981	155.688	991
7/5.26	5/8	15.88	84.961	131.667	188.605	1211
19/2,54	1/2	12.70	56.492	84.961	118.768	751
19/2,87	16.9	12.49	71.616	107.202	149.905	948
19/3.18	5/8	15.88	80.513	124.995	178.819	1184
19/3.81	3/4	19.05	116.543	181.487	259.331	1719
19/4,50	7/8	22.22	159.691	248.211	354.523	2352
19.05.08	1	25.40	209.066	325.610	464.839	2384
37/3,63	1	25.40	205.508	319.827	456.832	3061
37/4.09	11/8	28.58	262.000	407.457	581.827	4006
37/4,55	4.11	31,75	324.720	505.318	721.502	4833
