| MOQ: | 1000M |
| Preis: | 0.19-10.99USD/M |
| Standard Packaging: | Hölzerne Trommel-Stahltrommel |
| Delivery Period: | 15 Tage |
| Payment Method: | L / C, T / T |
| Supply Capacity: | 500KM PRO MONAT |

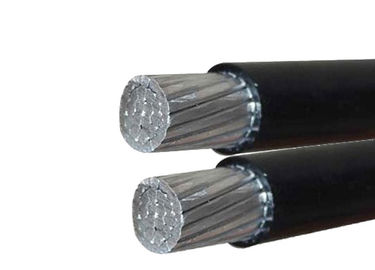

Schwarzes XLPE Isolierluftbündel-Kabel für obenliegende Verteilungs-Linien
Ausführliche Produkt-Beschreibung
ABC verkabeln
(Service-Transceiverkabel)
1. Angeschwemmte Aluminiumführung
2. PET- oder XLPE-Isolierung
3. ACSR, AAAC-Aufhängedraht
Anwendung
Es wird gegenüber Gebrauch von Service-Tropfen (ABC-Kabel) anstelle der nicht isolierten Leiter bevorzugt
an den Niederspannungsnetzen. Service-Tropfen (ABC-Kabel) werden besonders an den Bereichen verwendet
wo die Kosten von Kabelnetzen und auch teuer sind
für Elektrifizierung von ländlichen Gebieten mögen Sie Dörfer.
Spannung
Nennspannung U0/U = 0,6 /1 KV
VAC Prüfspannung 5 KV
Technische Daten
Normalbetriebshöchsttemperatur 90 Grad
Maximale Kurzschlusstemperatur 250 Grad. Service-Tropfen (ABC-Kabel) werden besonders an den Bereichen verwendet, in denen die Kosten von Kabelnetzen und auch für Elektrifizierung von ländlichen Gebieten wie Dörfern teuer sind.
Technische charaters ABCs basiert auf Standard-ASTM ANSI/ICEA S-76-474 und NFC 33-209
Zeitplan von technischen Einzelheiten
| Phasenleiter | |||||||||
| Nominale Querschnittsfläche | Millimeter ² | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Zahl von Kernen | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Mindestzahl von Drähten | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Nominale Isolierungsstärke | Millimeter | 1,2 | 1,2 | 1,4 | 1,4 | 1,6 | 1,6 | 1,8 | 2,0 |
| Durchmesser des Isolierkernes | Millimeter | 8,5 | 9,5 | 11,2 | 13,0 | 15,1 | 16,6 | 18,4 | 20,6 |
| Max. DC-Widerstand an 20℃ | ohm/km | 1,20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
| Gegenwärtige Bewertung am ruhigen Wind, umgebend | A | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| temperature=30℃ | |||||||||
| Leiter temperature=75℃ | |||||||||
| Boteleiter | |||||||||
| Nominale Querschnittsfläche | Millimeter ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Mindestzahl von Drähten | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Nominale Isolierungsstärke | Millimeter | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 | 1,6 | 1,6 |
| Durchmesser des Isolierkernes | Millimeter | 8,5 | 8,5 | 9,5 | 11,2 | 13,1 | 13,1 | 15,1 | 16,6 |
| Max. DC-Widerstand an 20℃ | ohm/km | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Berechnetes Bruchlast | kN | 6,4 | 6,4 | 8,9 | 12,1 | 18,0 | 18,0 | 24,2 | 30,8 |
| Straßenbeleuchtungsleiter | |||||||||
| Nominale Querschnittsfläche | Millimeter ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Mindestzahl von Drähten | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Nominale Isolierungsstärke | Millimeter | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 | 1,6 | 1,6 |
| Durchmesser des Isolierkernes | Millimeter | 8,5 | 8,5 | 9,5 | 11,2 | 13,1 | 13,1 | 15,1 | 16,6 |
| Max. DC-Widerstand an 20℃ | ohm/km | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Abgeschlossenes Kabel | |||||||||
| Ca. Gesamtdurchmesser | Millimeter | 23,2 | 25,6 | 30,0 | 34,9 | 40,6 | 44,1 | 49,2 | 54,9 |
| Ca. Gewicht Kabel | kg/km | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 | 2410 |
| Verpackungslänge | m/drum | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
|
|
