Bündeladerkabel 0,6/1kV für Freileitungen
Bündeladerkabel (auch Luftbündel oder einfach ABC) sind Freileitungen, bei denen mehrere isolierte Phasenleiter eng zusammengebündelt sind, normalerweise mit einem blanken Neutralleiter. Dies steht im Gegensatz zur traditionellen Praxis, unisolierte Leiter mit Luftspalten zu verwenden. Diese Variante von Freileitungen nutzt die gleichen Prinzipien wie gebündelte Leiter, außer dass sie näher beieinander liegen bis zum Berührungspunkt, aber jeder Leiter ist von einer Isolierschicht umgeben (außer der Neutralleitung).
Konstruktion.

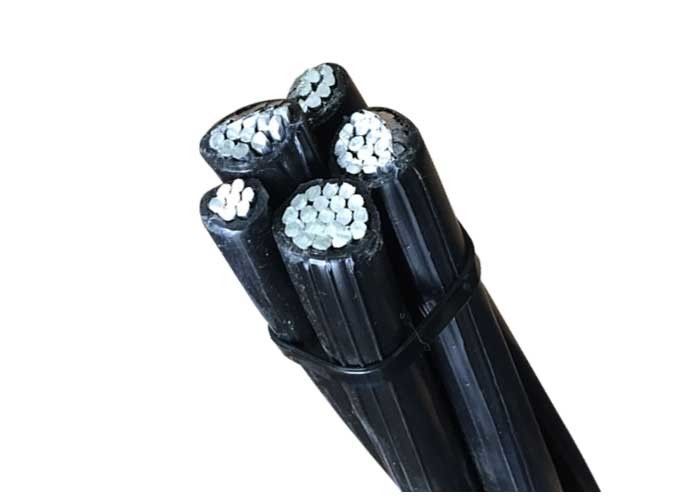

1 Aluminiumleiter mit erhöhter Bruchlast, rund verseilt, verdichtet (RM)
2 Kernisolierung (XPLE schwarz, UV-beständig, nicht flammhemmend); 2 bis 4 Kerne mit gleichem Querschnitt sind in linksgängiger Schlagrichtung verseilt, zusätzlich können 1 oder 2 Kerne mit reduziertem Querschnitt mitverseilt werden
Anwendung
Kann für feste Installationen als Freileitungen bis 1.000 V verwendet werden, einschließlich.
Nicht für direkte Erdverlegung geeignet.
Dieses Freileitungskabel bietet eine verstärkte Isolierung gemäß IEC 61140 und erfüllt daher Schutzklasse II gemäß IEC 61140. Es ist nicht flammhemmend. Dies kann jedoch auf Anfrage in ein flammhemmendes Kabel geändert werden.
Spezifikation
(1). BS-Standard ABC-Kabel
(2). CCC, ISO9001, ISO14001, beste Qualitätskontrolle.
(3). Über 20 Jahre professionelle Erfahrung, bester Service.
(4). Wir sind eine Fabrik, die herstellt, beste Produktionskapazität, bester Preis.
(5). 100% QC-Inspektion vor dem Versand.
Einführung
ABC-Kabel sind Freileitungen, bei denen mehrere isolierte Phasenleiter eng zusammengebündelt sind,
normalerweise mit einem blanken Neutralleiter. Sie können die Sicherheit und Zuverlässigkeit von elektrifizierten Drahtnetzen verbessern.
Standard
1. B-230 Aluminiumdraht, 1350-H19 für elektrische Zwecke.
2. B-231 Aluminiumleiter, konzentrisch verseilt.
3. B-232 Aluminiumleiter, konzentrisch verseilt, mit Stahlkern verstärkt (ACSR).
4. B-399 Konzentrisch verseilte Aluminiumlegierungsleiter 6201-T81.
5. B498 Verzinkter Stahlkern für Aluminiumleiter, stahlverstärkt (ACSR).
Anwendungen:
Zur Versorgung von 120-Volt-Luftleitungen für temporäre Dienste auf Baustellen, Außen- oder Straßenbeleuchtung.
Für Dienste bei 600 Volt oder niedriger bei einer Leitertemperatur von maximal 75°C.
Tabelle der technischen Daten
| Phasenleiter |
|
|
|
|
|
|
|
|
|
| Nennquerschnitt |
mm² |
25 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
| Anzahl der Leiter |
|
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| Mindestanzahl der Drähte |
|
6 |
6 |
6 |
12 |
15 |
15 |
30 |
30 |
| Nennisolierdicke |
mm |
1,2 |
1,2 |
1,4 |
1,4 |
1,6 |
1,6 |
1,8 |
2,0 |
| Durchmesser des isolierten Kerns |
mm |
8,5 |
9,5 |
11,2 |
13,0 |
15,1 |
16,6 |
18,4 |
20,6 |
| Max. Gleichstromwiderstand bei 20°C |
ohm/km |
1,20 |
0,868 |
0,641 |
0,443 |
0,320 |
0,253 |
0,206 |
0,164 |
| Strombelastbarkeit bei Windstille, Umgebungstemperatur |
A |
84 |
104 |
129 |
167 |
209 |
246 |
283 |
332 |
| =30°C |
| Leitertemperatur=75°C |
|
|
|
|
|
|
|
|
|
| Tragseilleiter |
|
|
|
|
|
|
|
|
|
| Nennquerschnitt |
mm² |
25 |
25 |
35 |
50 |
70 |
70 |
95 |
120 |
| Mindestanzahl der Drähte |
|
6 |
6 |
6 |
6 |
12 |
12 |
15 |
15 |
| Nennisolierdicke |
mm |
1,2 |
1,2 |
1,2 |
1,4 |
1,4 |
1,4 |
1,6 |
1,6 |
| Durchmesser des isolierten Kerns |
mm |
8,5 |
8,5 |
9,5 |
11,2 |
13,1 |
13,1 |
15,1 |
16,6 |
| Max. Gleichstromwiderstand bei 20°C |
ohm/km |
1,312 |
1,312 |
0,943 |
0,693 |
0,469 |
0,469 |
0,349 |
0,273 |
| Berechnete Bruchlast |
kN |
6,4 |
6,4 |
8,9 |
12,1 |
18,0 |
18,0 |
24,2 |
30,8 |
| Straßenbeleuchtungsleiter |
|
|
|
|
|
|
|
|
|
| Nennquerschnitt |
mm² |
25 |
25 |
35 |
50 |
70 |
70 |
95 |
120 |
| Mindestanzahl der Drähte |
|
6 |
6 |
6 |
6 |
12 |
12 |
15 |
15 |
| Nennisolierdicke |
mm |
1,2 |
1,2 |
1,2 |
1,4 |
1,4 |
1,4 |
1,6 |
1,6 |
| Durchmesser des isolierten Kerns |
mm |
8,5 |
8,5 |
9,5 |
11,2 |
13,1 |
13,1 |
15,1 |
16,6 |
| Max. Gleichstromwiderstand bei 20°C |
ohm/km |
1,312 |
1,312 |
0,943 |
0,693 |
0,469 |
0,469 |
0,349 |
0,273 |
| Fertigkabel |
|
|
|
|
|
|
|
|
|
| Ungefährer Außendurchmesser |
mm |
23,2 |
25,6 |
30,0 |
34,9 |
40,6 |
44,1 |
49,2 |
54,9 |
| Ungefähres Kabelgewicht |
kg/km |
470 |
560 |
740 |
980 |
1330 |
1580 |
1940 |
2410 |
| Verpackungslänge |
m/Trommel |
1000 |
1000 |
1000 |
1000 |
500 |
500 |
500 |
500
|
