AAAC-/AACleiter PVC/PE/XLPE Isolier-ABC-AWG-Lehrestandard-Kabel
Das Kabel als neues Luftkabel wird für das Übertragen von Unkosten des elektrischen Stroms benutzt, weitgehend verwendet beim Wiederaufbau des städtischem und Waldregion elektrifizierten Drahtgeflechts. Es verbessert die Sicherheit und das Vertrauen des elektrifizierten Drahtgeflechts.
Spezifikation:
Aluminiumdrähte des konzentrischen Stranges als Phasenleiter; AAAC (alle Aluminiumlegierungsleiter) oder ACSR (Aluminiumleiterstahl verstärkt) als (neutraler) Kern des Boten; Phasenleiter wird durch XLPE oder HDPE oder PVC isoliert.
Standards:
IEC60502, N-DÜNGUNG C33-209, GB 12527-90
Nennspannung: 0.6/1kV
Relative Herstellungsstandards: IEC61089, ASTM B231, ASTM B232, BS215, DIN48201, DIN48204.
Wir können ABC auch herstellen verkabeln entsprechend den speziellen Anforderungen des Kunden.

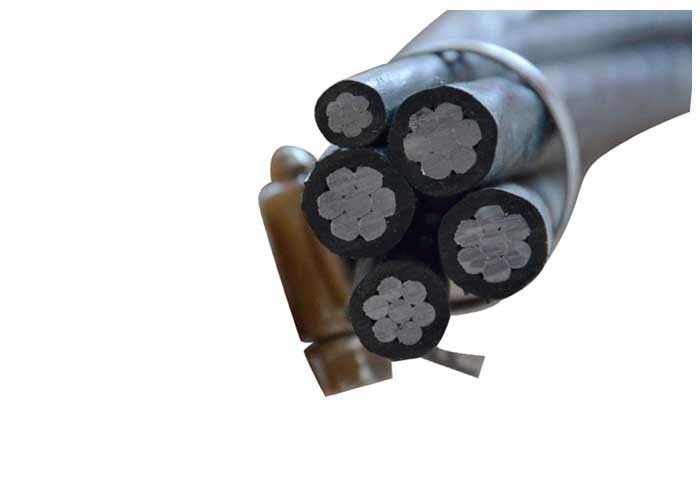

Der grundlegende Bau ist, wie folgt:
3 Kerne, die aus den Standardaluminiumleitern, isoliert mit XLPE-Isolierung bestehen
+ ein Hüllenbeleuchtungsaluminiumleiter mit XLPE-Isolierung (optional)
+ ein Botec$al-legierungsleiter (bloß oder bedeckt)
Der Boteleiter kann von galvanisiertem Stahldraht auch sein.
Der Zweck des Aufhängedrahtes ist
A) Er tritt als lastentragender Draht auf.
B) Er tritt als Erde oder Neutralleiter auf.
Zu an den cotages der Phase-zuphase 600V oder weniger und an den Temperaturen am Leiter verwendet zu werden um 75°C für Polyäthylen nicht isolierte zu übersteigen Leiter oder 90°C für crossliked Polyäthylen (XLPE) isolierte Leiter.
Es trifft oder übersteigt die folgenden Spezifikationen:
1. Aluminiumdraht, 1350-H19 zu den elektrischen Zwecken.
2. Aluminiumleiter, Konzentrisch-Lage-angeschwemmt.
3. Aluminiumleiter, Konzentrisch-Lage-angeschwemmter, beschichteter Stahl verstärkt (ACSR).
4. Konzentrisch-Lage-angeschwemmte Leiter 6201-T81.
5. Komprimierte Runde angeschwemmte Aluminiumleiter, die Ein-Inputdraht verwenden.
Er erfüllt oder übersteigt alle anwendbaren Bedingungen von ANSI/ICEA S-76-474
Technische Daten
| Nennspannung | KV | 0.6/1 |
| Prüfspannung | Veff KV | 4 |
| Legen von Temperatur | °C | Min. -20 |
| Betriebstemperatur | °C | -30 | +80 |
| Temperatur am Leiter | °C | Maximum +80 |
| Kurzschlusstemperatur | °C/s | Maximum +130 /5 |
| Biegungsradius (min.) | 18 × ø des Kabels |
