0.6/1kV /Triplex oder Quadruplex Service Aluminium-ABC verkabeln ASTM-Standard
Anwendungen
Zu Energie von den Linien des Hilfs an das weatherhead des Verbrauchers liefern. Für Service bei 600 Volt oder kleiner (Phase zur Phase) an einer Temperatur am Leiter von Maximum 75° C für Polyäthylen Isolierung oder 90° C von Maximum für querverbundene Isolierung.
Bau

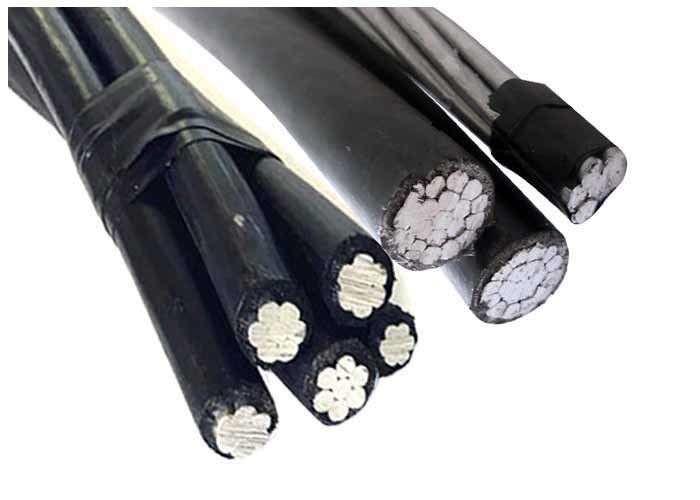

Konzentrischer Strang oder komprimierter Leiter 1350-H19, Polyäthylen oder querverbundene Polyäthylenisolierung, konzentrischer Strang AAC oder Bote ACSR- oder AAAC-neutraler Person.
Standards
B-230 Aluminiumdraht 1350-H19 zu den elektrischen Zwecken
Aluminiumleiter B-231, Konzentrisch-Lage-angeschwemmt
B-232 Aluminiumleiter, Konzentrisch-Lage-angeschwemmter, beschichteter Stahl verstärkt (ACSR)
B-399 Konzentrisch-Lage-angeschwemmte Leiter der Aluminiumlegierungs-6201-T81
Kern-Draht des verzinkten Stahls B-498 für Aluminiumleiter, Stahl verstärkte (ACSR).
Triplex Service-Transceiverkabel erfüllt oder übersteigt alle anwendbaren Bedingungen von ANSI-/ICEAkörper S-76-474
Codewort:
AAC-Neutral-Bote: Portunus Nannynose Kniescheibe-Austern-Muschel Murex Purpura Nassa Melita
ACSR NEUTRAL-MESSENGER: Pustel-Singrün-Tritonshorn Neritina Cenia Runcina Triton Mursia Zuzara Paludina Voluta Limpet 6201 LEGIERUNG NEUTRAL-MESSENGER: Garnelen-Rankenfußkrebs-Garnele Gammarus Leda Dungenese Minex Hippa Zyklope Flustra-Lepas
Technische Daten
| Nennspannung | KV | 0.6/1 |
| Prüfspannung | Veff KV | 4 |
| Legen von Temperatur | °C | Min. -20 |
| Betriebstemperatur | °C | -30 | +80 |
| Temperatur am Leiter | °C | Maximum +80 |
| Kurzschlusstemperatur | °C/s | Maximum +130 /5 |
| Biegungsradius (min.) | 18 × ø des Kabels |
Verpacken-u. DeliveryPackaging-Details: Lieferungs-Detail:
| Luftisolierungs-Linie, 1) verpackende Länge: 100 bis 1,000m gewirbelt in der Kartontrommel oder entsprechend der Anforderung der Kunden. hölzerne Standardtrommel 2.By oder Rolle. Größe 3.Drum: 1100mm*1100mm*1100mm. oder als Ihr Antrag. |
|
Versendet in 15 Tage nach Zahlung
|
| Einzelteil | Beschreibung | Phasenleiter | Ca. Gesamt Durchmesser u. Gewicht |
||
| NO.Stranding u. Durchmesser |
XLPE Stärke |
Durchmesser (Millimeter) |
Gewicht (kg/km) |
||
| 1 | 1x10mm 2 | 7/1.35 | 1 | 6,15 | 44 |
| 2 | 1x16mm 2 | 7/1.70 | 1,2 | 7,62 | 68 |
| 3 | 1x25mm 2 | 7/2.22 | 1,2 | 8,72 | 96 |
| 4 | 1x35mm 2 | 7/2.59 | 1,4 | 10,14 | 134 |
| 5 | 1x50mm 2 | 7/3.10 | 1,4 | 11,24 | 180 |
| 6 | 1x70mm 2 | 19/2.22 | 1,4 | 12,94 | 242 |
| 7 | 1x95mm 2 | 19/2.59 | 1,4 | 14,54 | 318 |
| 8 | 1x120mm 2 | 19/2.97 | 1,6 | 16,36 | 403 |
| 9 | 1x150mm 2 | 37/2.33 | 1,8 | 18,38 | 504 |
| 10 | 1x185mm 2 | 37/2.59 | 2 | 20,4 | 622 |
| 11 | 1x240mm 2 | 37/2.97 | 2,2 | 23,22 | 802 |
| 12 | 1x300mm 2 | 37/3.36 | 2,4 | 25,64 | 996 |
Dieses Kabel ermöglicht längere Spannen, untere Montage, minimale Unterstützung und vereinfachte Installation, besonders unter Bäumen oder in den Ballungszentren. Es bietet auch maximale Personalsicherheit und -schutz gegen Ausfall an. Verschleißfestigkeit, das Biegen und die Wärmewirkungen, Feuchtigkeit, Sonnenlicht und Kälte sichern hohe Zuverlässigkeit durch lange Dienstjahre zu.
Unsere Produkte werden auf der ganzen Welt verkauft. Sie können sich auf den gesamten Prozess unserer Produkte verlassen.
