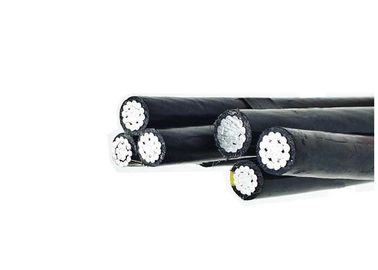

Antenne zusammengerolltes Kabel 600/1000V Triplex ABC-Kabel für obenliegendes Getriebe
ABC verkabeln; Halten Sie Transceiverkabel instand
Der grundlegende Bau ist, wie folgt:
3 Energiekerne, die aus den Standardaluminiumleitern, isoliert mit bestehen
XLPE-Isolierung
+ ein Hüllenbeleuchtungsaluminiumleiter mit XLPE-Isolierung (optional)
+ ein Botec$al-legierungsleiter (bloß oder bedeckt)
Der Boteleiter kann von galvanisiertem Stahldraht auch sein.
Der Zweck des Aufhängedrahtes ist
A) Er tritt als lastentragender Draht auf.
B) Er tritt als Erde oder Neutralleiter auf.
Zu an den cotages der Phase-zuphase 600V oder weniger und an den Temperaturen am Leiter verwendet zu werden um 75oC für Polyäthylen nicht isolierte zu übersteigen Leiter oder 90oC für crossliked Polyäthylen (XLPE) isolierte Leiter.
Es trifft oder übersteigt die folgenden Spezifikationen:
1. Aluminiumdraht, 1350-H19 zu den elektrischen Zwecken.
2. Aluminiumleiter, Konzentrisch-Lage-angeschwemmt.
3. Aluminiumleiter, Konzentrisch-Lage-angeschwemmter, beschichteter Stahl verstärkt (ACSR)
4. Konzentrisch-Lage-angeschwemmte Leiter 6201-T81
5. Komprimierte Runde angeschwemmte Aluminiumleiter, die Ein-Inputdraht verwenden.
Er erfüllt oder übersteigt alle anwendbaren Bedingungen von ANSI/ICEA S-76-474
Anderes spezielles characterisics: Entwurf und Fertigung entsprechend dem Antrag der Kunden
| Einzelteil | Beschreibung | Phasenleiter | Ca. Gesamt Durchmesser u. Gewicht |
||
| NO.Stranding u. Durchmesser |
XLPE Stärke |
Durchmesser (Millimeter) |
Gewicht (kg/km) |
||
| 1 | 1x10mm 2 | 7/1.35 | 1 | 6,15 | 44 |
| 2 | 1x16mm 2 | 7/1.70 | 1,2 | 7,62 | 68 |
| 3 | 1x25mm 2 | 7/2.22 | 1,2 | 8,72 | 96 |
| 4 | 1x35mm 2 | 7/2.59 | 1,4 | 10,14 | 134 |
| 5 | 1x50mm 2 | 7/3.10 | 1,4 | 11,24 | 180 |
| 6 | 1x70mm 2 | 19/2.22 | 1,4 | 12,94 | 242 |
| 7 | 1x95mm 2 | 19/2.59 | 1,4 | 14,54 | 318 |
| 8 | 1x120mm 2 | 19/2.97 | 1,6 | 16,36 | 403 |
| 9 | 1x150mm 2 | 37/2.33 | 1,8 | 18,38 | 504 |
| 10 | 1x185mm 2 | 37/2.59 | 2 | 20,4 | 622 |
| 11 | 1x240mm 2 | 37/2.97 | 2,2 | 23,22 | 802 |
| 12 | 1x300mm 2 | 37/3.36 | 2,4 | 25,64 | 996 |
