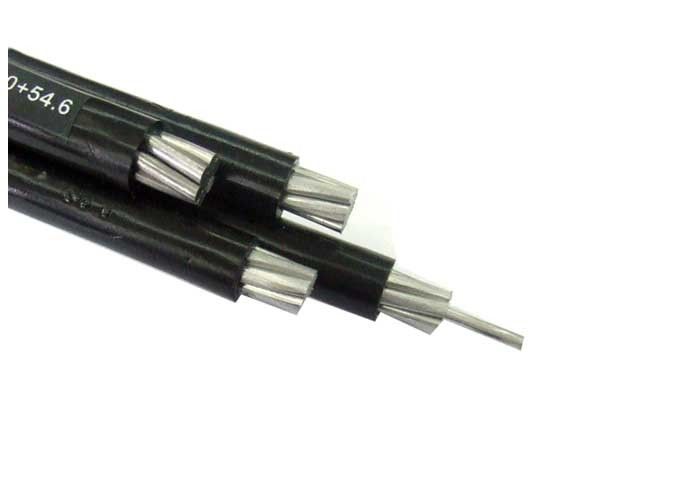

Quadruplex elektrisches Kabel Aluminium-ABC PVC-Tropfen Urd-Energie-XLPE verkabeln 75℃

Quadruplex PVC Drop Urd Power XLPE Elektro-Aluminium-ABC-Kabel

Anwendungen
Wird verwendet, um 3-Phasen-Strom, in der Regel von einem auf einem Pfahl montierten Transformator, an den Servicekopf des Benutzers zu liefern, wo die Verbindung zum Servicekabel hergestellt wird. To be used at voltages of 600 volts or less phase to phase and at conductor temperatures not to exceed 75°C for polyethylene insulated conductors or 90°C for crosslinked polyethylene (XLP) insulated conductors.

Bauwesen
Die Leiter sind aus konzentrisch gefesseltem, komprimiertem 1350-H19-Aluminium, isoliert mit Polyethylen oder XLP-verknüpftem Polyethylen.Ein Leiter ist mit einem extrudierten Grat zur Phasenidentifizierung gefertigt.

Normen
B-230 Aluminiumdraht, 1350-H19 für elektrische Zwecke.
B-231 Aluminiumleiter, konzentrisch gelegt.
B-232 Aluminiumleiter, mit konzentrisch verlagertem Strang, mit beschichtetem Stahl verstärkt (ACSR).
B-399 Konzentrisch-Lay-Stranded, 6201-T81 Aluminiumlegierte Leiter.
B498 Zinkbeschichteter Stahlkerndraht für Aluminiumleiter, Stahlverstärkt (ACSR).
Das Quadruplex-Service-Drop-Kabel erfüllt oder übertrifft alle anwendbaren Anforderungen der ANSI/ICEA S-76-474.

Anmerkung:
Die angegebenen Größen sind: ACSR 6/1 Durchmesseräquivalent und AAC mit äquivalenter Widerstandsfähigkeit pro ASTMB-399 für 6201. Leitertemperatur von 90°C für XLR 75°C für Poly; Umgebungstemperatur von 40°C;Emissionsfähigkeit 0.9■ 2 Fuß/Sekunde/Wind in der Sonne; zur Bestimmung der Stromleistung nach Leitergröße siehe National Electric Code, letzte Ausgabe
