| MOQ: | 1000M |
| Preis: | 0.19-10.99USD/M |
| Standard Packaging: | Hölzerne Trommel-Stahltrommel |
| Delivery Period: | 15 Tage |
| Payment Method: | L / C, T / T |
| Supply Capacity: | 500KM PRO MONAT |

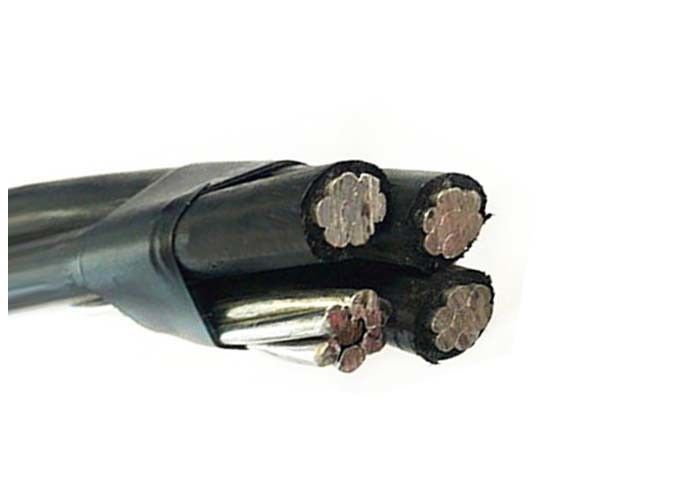

AL/XLPE (PET) isolierte ABC-Kabel 0.6/1 KV (BS 7870-5) für obenliegende Verteilungs-Linien
Beschreibung
Die Antenne zusammengerollten Kabel, die für obenliegende Verteilungslinien bestimmt sind, haben einen neutralen Isolierboten, der von AAAC gemacht wird, das die Isolieraluminiumphase
Leiter werden schraubenartig über ihm gewickelt. Kabel sind bei 0.6/1 (1,2) KV bewertet und passen sich an IEC60502 an.
Bau
1 Leiter:
a-) Phase - der Phasenleiter ist vom angeschwemmten vom Aluminiumleiter der Zustandes H68 und zusammengepreßten Rundschreiben.
b-) neutrale Person oder -bote - der Leiter der neutralen Person oder des Boten ist vom Aluminiumlegierungsleiter und von zusammengepreßtem Rundschreiben, die angeschwemmt werden
c-) Straßenbeleuchtung die Straßenbeleuchtungsleiter ist vom angeschwemmten vom Aluminiumleiter der Zustandes H68 und zusammengepreßten Rundschreiben.
Isolierung 2: Die Phase, Neutralleiter wird mit Polyäthylen (PET) als Isolierung verdrängt.
Zeitplan von technischen Einzelheiten
| Phasenleiter | |||||||||
| Nominale Querschnittsfläche | Millimeter ² | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Zahl von Kernen | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Mindestzahl von Drähten | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Nominale Isolierungsstärke | Millimeter | 1,2 | 1,2 | 1,4 | 1,4 | 1,6 | 1,6 | 1,8 | 2,0 |
| Durchmesser des Isolierkernes | Millimeter | 8,5 | 9,5 | 11,2 | 13,0 | 15,1 | 16,6 | 18,4 | 20,6 |
| Max. DC-Widerstand an 20℃ | ohm/km | 1,20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
| Gegenwärtige Bewertung am ruhigen Wind, umgebend | A | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| temperature=30℃ | |||||||||
| Leiter temperature=75℃ | |||||||||
| Boteleiter | |||||||||
| Nominale Querschnittsfläche | Millimeter ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Mindestzahl von Drähten | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Nominale Isolierungsstärke | Millimeter | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 | 1,6 | 1,6 |
| Durchmesser des Isolierkernes | Millimeter | 8,5 | 8,5 | 9,5 | 11,2 | 13,1 | 13,1 | 15,1 | 16,6 |
| Max. DC-Widerstand an 20℃ | ohm/km | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Berechnetes Bruchlast | kN | 6,4 | 6,4 | 8,9 | 12,1 | 18,0 | 18,0 | 24,2 | 30,8 |
| Straßenbeleuchtungsleiter | |||||||||
| Nominale Querschnittsfläche | Millimeter ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Mindestzahl von Drähten | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Nominale Isolierungsstärke | Millimeter | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 | 1,6 | 1,6 |
| Durchmesser des Isolierkernes | Millimeter | 8,5 | 8,5 | 9,5 | 11,2 | 13,1 | 13,1 | 15,1 | 16,6 |
| Max. DC-Widerstand an 20℃ | ohm/km | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Abgeschlossenes Kabel | |||||||||
| Ca. Gesamtdurchmesser | Millimeter | 23,2 | 25,6 | 30,0 | 34,9 | 40,6 | 44,1 | 49,2 | 54,9 |
| Ca. Gewicht Kabel | kg/km | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 | 2410 |
| Verpackungslänge | m/drum | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
|
|
