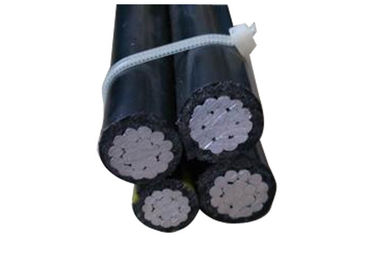

Polyäthylen-Service-Transceiverkabel, Lufttransceiverkabel für obenliegende Verteilungs-Linien
  • Polyäthylen-Service-Transceiverkabel, Lufttransceiverkabel für obenliegende Verteilungs-Linien
  • Polyäthylen-Service-Transceiverkabel, Lufttransceiverkabel für obenliegende Verteilungs-Linien
Polyäthylen-Service-Transceiverkabel, Lufttransceiverkabel für obenliegende Verteilungs-Linien

Polyäthylen-Service-Transceiverkabel, Lufttransceiverkabel für obenliegende Verteilungs-Linien

Herkunftsort China
Markenname HOLD-ONE
Zertifizierung NF C 33-209 NFA 2X
Produktdetails
Phasenleiter:
Aluminium
Neutral oder Messenger:
Leiter aus Aluminiumlegierung und verdichteter Rundlitze
Isolierung:
Polyethylen (PE)
Anwendung:
Überkopf -Leistungsübertragungsleitungen
Nennspannung:
0,6/1 KV
Hervorheben:

elektrische Antennenkabel

,

Aerial Isolierte Kabel

Zahlungs- und Versandbedingungen
Min Bestellmenge
500m
Preis
0.19-10.99USD/m
Verpackung Informationen
Hölzerne Trommel-Stahltrommel
Lieferzeit
15 Tage
Zahlungsbedingungen
L/C, D/A, D/P, T/T
Versorgungsmaterial-Fähigkeit
1000KM PRO MONAT
Produktbeschreibung

Beschreibung



3 Phasenleiter + 1 Messenger-Leiter + 1 Straßenbeleuchtungsleiter



Die gebündelten Luftkabel für Freileitungen verfügen über einen isolierten Neutralleiter aus AAAC, über den der isolierte Aluminium-Phasenleiter spiralförmig gewickelt ist. Die Kabel sind für 0,6/1(1,2)kV ausgelegt und entsprechen IEC60502.



Konstruktion



  1. Leiter:



a)Phase – Der Phasenleiter muss aus einem Aluminiumleiter der Güteklasse H68 und einer verdichteten Rundlitze bestehen.



b) Neutralleiter oder Kurzleiter – Der Neutralleiter oder Kurzleiter muss aus einem Leiter aus einer Aluminiumlegierung und verdichteten Rundlitzen bestehen. c) Straßenbeleuchtung – Die Leiter für die Straßenbeleuchtung müssen aus einem Aluminiumleiter im H68-Zustand und verdichteten Rundlitzen bestehen.



  1. Isolierung:



Die Phasen- und Neutralleiter müssen mit Polyethylen (PE) als Isolierung extrudiert sein.





Auflistung der technischen Einzelheiten



Phasenleiter
Nennquerschnittsfläche mm² 25 35 50 70 95 120 150 185
Anzahl der Kerne   3 3 3 3 3 3 3 3
Mindestanzahl an Drähten   6 6 6 12 15 15 30 30
Nenndicke der Dämmung mm 1.2 1.2 1.4 1.4 1.6 1.6 1.8 2,0
Durchmesser des isolierten Kerns mm 8.5 9.5 11.2 13.0 15.1 16.6 18.4 20.6
Max. Gleichstromwiderstand bei 20℃ Ohm/km 1,20 0,868 0,641 0,443 0,320 0,253 0,206 0,164
Aktuelle Bewertung bei stillem Wind, Umgebungstemperatur A 84 104 129 167 209 246 283 332
Temperatur=30℃
Leitertemperatur = 75℃
Messenger-Dirigent
Nennquerschnittsfläche mm² 25 25 35 50 70 70 95 120
Mindestanzahl an Drähten   6 6 6 6 12 12 15 15
Nenndicke der Dämmung mm 1.2 1.2 1.2 1.4 1.4 1.4 1.6 1.6
Durchmesser des isolierten Kerns mm 8.5 8.5 9.5 11.2 13.1 13.1 15.1 16.6
Max. Gleichstromwiderstand bei 20℃ Ohm/km 1.312 1.312 0,943 0,693 0,469 0,469 0,349 0,273
Berechnete Bruchlast kN 6.4 6.4 8.9 12.1 18.0 18.0 24.2 30.8
Straßenbeleuchtungsleiter
Nennquerschnittsfläche mm² 25 25 35 50 70 70 95 120
Mindestanzahl an Drähten   6 6 6 6 12 12 15 15
Nenndicke der Dämmung mm 1.2 1.2 1.2 1.4 1.4 1.4 1.6 1.6
Durchmesser des isolierten Kerns mm 8.5 8.5 9.5 11.2 13.1 13.1 15.1 16.6
Max. Gleichstromwiderstand bei 20℃ Ohm/km 1.312 1.312 0,943 0,693 0,469 0,469 0,349 0,273
Fertiges Kabel
Ca. Gesamtdurchmesser mm 23.2 25.6 30.0 34.9 40.6 44.1 49.2 54.9
Ca. Gewicht des Kabels kg/km 470 560 740 980 1330 1580 1940 2410
Packlänge m/Trommel 1000 1000 1000 1000 500 500 500 500









Polyäthylen-Service-Transceiverkabel, Lufttransceiverkabel für obenliegende Verteilungs-Linien 0
