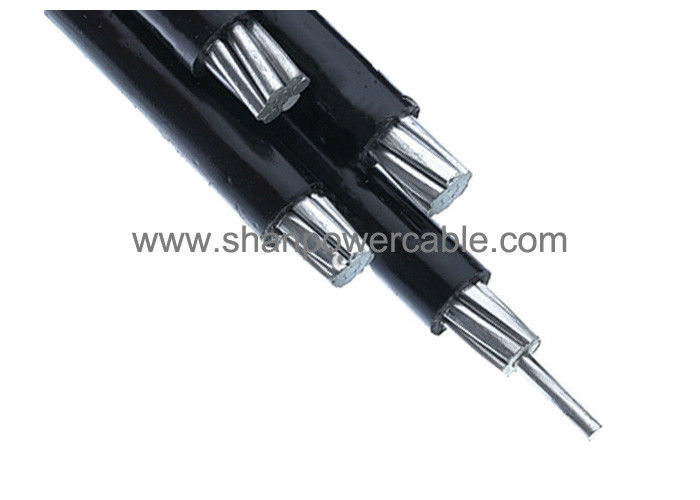

Elektro-ABC-Bundle-Kabel für die Untertage- und Dorfelektrisierung
Produktbezeichnung Luftkabel mit Aluminiumleiter
NFA2XNFC33-209, TS HD 604 S1
NFC33-209, TS HD 604 S1,Die in Absatz 1 genannten Vorschriften gelten für die in Absatz 1 genannten Fahrzeuge.
CE, CCC, KEMA/
00,6/1 kV, geeignet für die Untertage
Bauarbeiten
Leiter: einfache kreisförmige SträhnenAluminiumLeiter, entspricht IEC 60228 Klasse 2
Isolierung:
Anmerkung:Isolationsfarbe nach Norm oder auf Anfrage
Anwendungen
ABC-Kabel, das vor allem in Gebieten verwendet wird, in denen die Kosten für unterirdische Netze teuer sind, und auch für die Elektrifizierung von ländlichen Gebieten wie Dörfern.
Normen
Internationale:NFC33-209, TS HD 604 S1
China: GB/T 12706.1-2008
Andere Normen wieBS,DIN und ICEA auf Anfrage
Technische Daten
Nennspannung:0.6/1KV
Maximal.Die Temperatur des Leiters.: normal (90°C), Kurzschluss von höchstens 5 s (250°Cwenn die Durchschnittsfläche unter 30 liegt0 mm2,)
Zertifikate
CE, RoHS, CCC, KEMA und viele andereSuche
Liste der technischen Angaben
| Phasenleiter |
|
|
|
|
|
|
|
|
|
|
|
| Nennwert des Querschnitts |
mm2 |
16 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
| Anzahl der Kerne |
|
1 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| Mindestzahl der Drähte |
|
6 |
6 |
6 |
6 |
6 |
12 |
15 |
15 |
30 |
30 |
| Nenndicke der Isolierung |
mm |
1 |
1 |
1.2 |
1.2 |
1.4 |
1.4 |
1.6 |
1.6 |
1.8 |
2.0 |
| Durchmesser des isolierten Kerns |
mm |
6.8 |
6.8 |
8.5 |
9.5 |
11.2 |
13.0 |
15.1 |
16.6 |
18.4 |
20.6 |
| Max. Gleichstromwiderstand bei 20°C |
Ohm/km |
1.91 |
1.91 |
1.20 |
0.868 |
0.641 |
0.443 |
0.320 |
0.253 |
0.206 |
0.164 |
| Nennstrom bei Stillwind, Umgebung |
Eine |
61 |
61 |
84 |
104 |
129 |
167 |
209 |
246 |
283 |
332 |
| Temperatur = 30°C |
| Leitertemperatur = 75°C |
|
|
|
|
|
|
|
|
|
|
|
| Messenger-Leiter |
|
|
|
|
|
|
|
|
|
|
|
| Nennwert des Querschnitts |
mm2 |
25 |
25 |
25 |
25 |
35 |
50 |
70 |
70 |
95 |
120 |
| Mindestzahl der Drähte |
|
6 |
6 |
6 |
6 |
6 |
6 |
12 |
12 |
15 |
15 |
| Nenndicke der Isolierung |
mm |
1.2 |
1.2 |
1.2 |
1.2 |
1.2 |
1.4 |
1.4 |
1.4 |
1.6 |
1.6 |
| Durchmesser des isolierten Kerns |
mm |
8.5 |
8.5 |
8.5 |
8.5 |
9.5 |
11.2 |
13.1 |
13.1 |
15.1 |
16.6 |
| Max. Gleichstromwiderstand bei 20°C |
Ohm/km |
1.312 |
1.312 |
1.312 |
1.312 |
0.943 |
0.693 |
0.469 |
0.469 |
0.349 |
0.273 |
| Berechnete Bruchlast |
kN |
6.4 |
6.4 |
6.4 |
6.4 |
8.9 |
12.1 |
18.0 |
18.0 |
24.2 |
30.8 |
| Fertiges Kabel |
|
|
|
|
|
|
|
|
|
|
|
| Gesamtdurchmesser |
mm |
15.3 |
19.0 |
23.2 |
25.6 |
30.0 |
34.9 |
40.6 |
44.1 |
49.2 |
54.9 |
| Ungefähres Gewicht des Kabels |
in kg/km |
160 |
290 |
400 |
500 |
680 |
920 |
1270 |
1510 |
1870 |
2340 |
| Länge der Verpackung |
m/Trommel |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
500 |
500 |
500 |
500 |
