3 Kern-ausgezeichnete korrosionsbeständige des Phasen-Leiter-Antenne zusammengerollte Kabel-5
  • 3 Kern-ausgezeichnete korrosionsbeständige des Phasen-Leiter-Antenne zusammengerollte Kabel-5
  • 3 Kern-ausgezeichnete korrosionsbeständige des Phasen-Leiter-Antenne zusammengerollte Kabel-5
3 Kern-ausgezeichnete korrosionsbeständige des Phasen-Leiter-Antenne zusammengerollte Kabel-5

3 Kern-ausgezeichnete korrosionsbeständige des Phasen-Leiter-Antenne zusammengerollte Kabel-5

Herkunftsort China
Markenname HOLD-ONE
Zertifizierung IEC 60502
Produktdetails
Phasenleiter:
Aluminium
Neutraler Leiter:
Aluminiumlegierung
Straßenbeleuchtung:
Aluminium
Kerne Nr:
5
Isolierung:
XLPE
Nennspannung:
0,6/1 KV
Hervorheben:

elektrische Antennenkabel

,

ABC-Stromkabel

Zahlungs- und Versandbedingungen
Min Bestellmenge
0.5KM
Preis
0.10-25.99USD/m
Verpackung Informationen
Hölzerne Trommel oder Stahltrommel
Lieferzeit
10 Tage oder mehr
Zahlungsbedingungen
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit
1000KM PRO MONAT
Produktbeschreibung

3-Phasen-Leiter-Antennenbündelkabel, 5-adrig, ausgezeichnet korrosionsbeständig







Beschreibung



Die gebündelten Luftkabel für Freileitungen verfügen über einen isolierten Neutralleiter aus AAAC, über den der isolierte Aluminium-Phasenleiter spiralförmig gewickelt ist. Die Kabel sind für 0,6/1(1,2)kV ausgelegt und entsprechen IEC60502.





Konstruktion



  1. Leiter:



a) Phase – Der Phasenleiter muss aus einem Aluminiumleiter der Güteklasse H68 und einer verdichteten Rundlitze bestehen.



b) Neutralleiter oder Kurzleiter – Der Neutralleiter oder Kurzleiter muss aus einem Leiter aus Aluminiumlegierung und verdichteten Rundlitzen bestehen. c) Straßenbeleuchtung – Die Leiter für die Straßenbeleuchtung müssen aus einem Aluminiumleiter im H68-Zustand und verdichteten Rundlitzen bestehen.



  1. Isolierung:



Die Phasen- und Neutralleiter müssen mit XLPE als Isolierung extrudiert werden.







Auflistung der technischen Einzelheiten



Phasenleiter
Nennquerschnittsfläche mm² 25 35 50 70 95 120 150 185
Anzahl der Kerne   3 3 3 3 3 3 3 3
Mindestanzahl an Drähten   6 6 6 12 15 15 30 30
Nenndicke der Dämmung mm 1.2 1.2 1.4 1.4 1.6 1.6 1.8 2,0
Durchmesser des isolierten Kerns mm 8.5 9.5 11.2 13.0 15.1 16.6 18.4 20.6
Max. Gleichstromwiderstand bei 20℃ Ohm/km 1,20 0,868 0,641 0,443 0,320 0,253 0,206 0,164
Aktuelle Bewertung bei stillem Wind, Umgebungstemperatur A 84 104 129 167 209 246 283 332
Temperatur=30℃
Leitertemperatur = 75℃
Messenger-Dirigent
Nennquerschnittsfläche mm² 25 25 35 50 70 70 95 120
Mindestanzahl an Drähten   6 6 6 6 12 12 15 15
Nenndicke der Dämmung mm 1.2 1.2 1.2 1.4 1.4 1.4 1.6 1.6
Durchmesser des isolierten Kerns mm 8.5 8.5 9.5 11.2 13.1 13.1 15.1 16.6
Max. Gleichstromwiderstand bei 20℃ Ohm/km 1.312 1.312 0,943 0,693 0,469 0,469 0,349 0,273
Berechnete Bruchlast kN 6.4 6.4 8.9 12.1 18.0 18.0 24.2 30.8
Straßenbeleuchtungsleiter
Nennquerschnittsfläche mm² 25 25 35 50 70 70 95 120
Mindestanzahl an Drähten   6 6 6 6 12 12 15 15
Nenndicke der Dämmung mm 1.2 1.2 1.2 1.4 1.4 1.4 1.6 1.6
Durchmesser des isolierten Kerns mm 8.5 8.5 9.5 11.2 13.1 13.1 15.1 16.6
Max. Gleichstromwiderstand bei 20℃ Ohm/km 1.312 1.312 0,943 0,693 0,469 0,469 0,349 0,273
Fertiges Kabel
Ca. Gesamtdurchmesser mm 23.2 25.6 30.0 34.9 40.6 44.1 49.2 54.9
Ca. Gewicht des Kabels kg/km 470 560 740 980 1330 1580 1940 2410
Packlänge m/Trommel 1000 1000 1000 1000 500 500 500 500











STANDARD NF C 33-209



NFA 2X



        Phasen     Neutral/Bote
    Verteilungslinien Kneipe. Beleuchtung

Kabeltyp Anzahl Anzahl Durchschnittlich Widerstand Anzahl Leitfähigkeit Durchschnittlich Bewertet Widerstand
  Kern Draht Durchmesser bei 20℃ Kern bei 30℃ Durchmesser Stärke bei 20℃

mm² mm² STK mm Ohm/km mm² A mm kN Ohm/km
2x16 2x16 7 4.6 1,91 - - - - -
2x35 2x35 7 5.9 1,20 - - - - -

2x35 2x35 7 6.9 0,868 - - - - -
2x50 2x50 7 8.1 0,641 - - - - -

4x16 4x16 7 4.6 1,91 - - - - -
4x25 4x25 7 5.9 1,20 - - - - -

4x35 4x35 7 6.9 0,868 - - - - -
3x25+54,6 3x25 7 5.9 1,20 - - 9.6 16.0 0,63
3x25+1x16+54,6 3x25 7 5.9 1,20 1x16 60 9.6 16.0 0,63
3x25+2x16+54,6 3x25 7 5.9 1,20 2x16   9.6 16.0 0,63
3x35+54,6 3x35 7 6.9 0,868 - - 9.6 16.0 0,63
3x35+1x16+54,6 3x35 7 6.9 0,868 1x16 60 9.6 16.0 0,63
3x35+2x16+54,6 3x35 7 6.9 0,868 2x16   9.6 16.0 0,63
3x50+54,6 3x50 7 8.1 0,641 - - 9.6 16.0 0,63

3x50+1x16+54,6 3x50 7 8.1 0,641 1x16 60 9.6 16.0 0,63
3x50+2x16+54,6 3x50 7 8.1 0,641 2x16   9.6 16.0 0,63

3x70+54,6 3x70 12 9.7 0,443 - - 9.6 16.0 0,63
3x70+1x16+54,6 3x70 12 9.7 0,443 1x16 60 9.6 16.0 0,63
3x70+2x16+54,6 3x70 12 9.7 0,443 2x16   9.6 16.0 0,63
3x70+1x25+54,6 3x70 12 9.7 0,443 1x25   9.6 16.0 0,63
3x70+2x25+54,6 3x70 12 9.7 0,443 2x25   9.6 16.0 0,50
3x70+70 3x70 12 9.7 0,443 - - 10.2 20.6 0,50
3x70+1x16+70 3x70 12 9.7 0,443 1x16 60 10.2 20.6 0,50
3x70+2x16+70 3x70 12 9.7 0,443 2x16   10.2 20.6 0,50
3x95+70 3x95 12 11.5 0,320 - - 10.2 20.6 0,50
3x95+1x16+70 3x95 12 11.5 0,320 1x16 60 10.2 20.6 0,50
3x95+2x16+70 3x95 12 11.5 0,320 2x16   10.2 20.6 0,50
3x120+70 3x120 12 12.8 0,253 - - 10.2 20.6 0,50
3x120+1x16+70 3x120 19 12.8 0,253 1x16   10.2 20.6 0,50
3x120+2x16+70 3x120 19 12.8 0,253 2x16 60 10.2 20.6 0,50
3x150+70 3x150 19 14.5 0,206 -   10.2 20.6 0,50
3x150+1x16+70 3x150 19 14.5 0,206 1x16 - 10.2 20.6 0,50
3x150+2x16+70 3x150 19 14.5 0,206 2x16 60 10.2 20.6 0,50
3x120+95 3x120 19 12.8 0,253 -   12.9 27.9 0,343
3x120+1x16+95 3x120 19 12.8 0,253 1x16 - 12.9 27.9 0,343
3x120+2x16+95 3x120 19 12.8 0,253 2x16 60 12.9 27.9 0,343
3x150+95 3x150 19 14.5 0,206 -   12.9 27.9 0,343
3x150+1x16+95 3x150 19 14.5 0,206 1x16 - 12.9 27.9 0,343
3x150+2x16+95 3x150 19 14.5 0,206 2x16 60 12.9 27.9 0,343







Antennenbündelkabel mit Straßenbeleuchtungsleiter



3 Kern-ausgezeichnete korrosionsbeständige des Phasen-Leiter-Antenne zusammengerollte Kabel-5 0

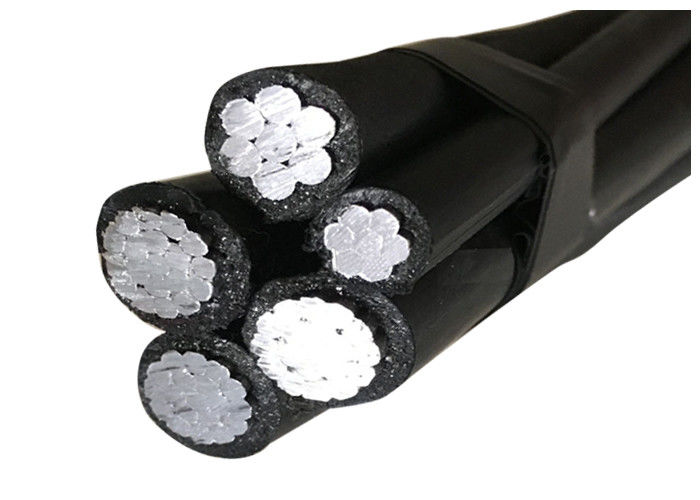

3 Phasenleiter + 1 Messenger-Leiter + 1 Straßenbeleuchtungsleiter













3 Kern-ausgezeichnete korrosionsbeständige des Phasen-Leiter-Antenne zusammengerollte Kabel-5 1
