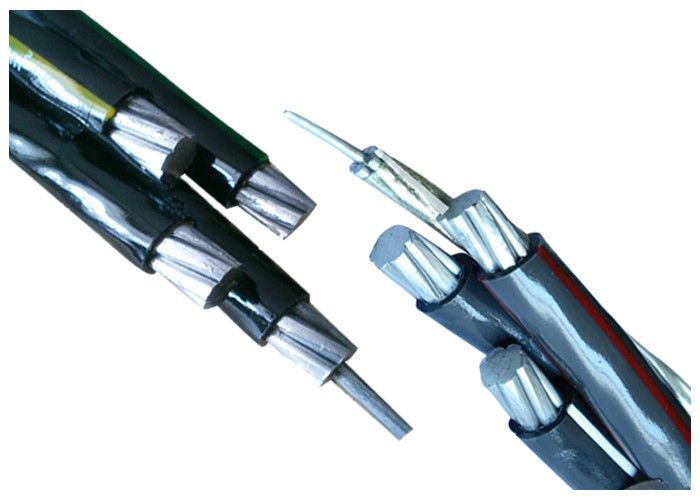

Kern-Antenne der Polyäthylen-Isolierungs-4 rollte Kabel 0.6KV/1KV für obenliegende Stromleitung zusammen
Antenne zusammengerollte Kabel ohne Straßenbeleuchtungs-Leiter
Beschreibung
Die Antenne zusammengerollten Kabel, die für obenliegende Verteilungslinien bestimmt sind, haben einen neutralen Isolierboten, der von AAAC gemacht wird, das der Isolieraluminiumphasenleiter schraubenartig über ihr gewickelt werden. Kabel sind bei 0.6/1 (1,2) KV bewertet und passen sich an IEC60502 an.
Bau
a) Phase - der Phasenleiter ist vom angeschwemmten vom Aluminiumleiter der Zustandes H68 und zusammengepreßten Rundschreiben.
b) Neutrale Person oder Bote - der Leiter der neutralen Person oder des Boten ist vom Aluminiumlegierungsleiter und von zusammengepreßtem Rundschreiben, die angeschwemmt werden.
Die Phase, Neutralleiter wird mit Polyäthylen (PET) als Isolierung verdrängt.
Zeitplan von technischen Einzelheiten
| Phasenleiter | |||||||||||
| Nominale Querschnittsfläche | Millimeter ² | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Zahl von Kernen | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Mindestzahl von Drähten | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Nominale Isolierungsstärke | Millimeter | 1 | 1 | 1,2 | 1,2 | 1,4 | 1,4 | 1,6 | 1,6 | 1,8 | 2,0 |
| Durchmesser des Isolierkernes | Millimeter | 6,8 | 6,8 | 8,5 | 9,5 | 11,2 | 13,0 | 15,1 | 16,6 | 18,4 | 20,6 |
| Max. DC-Widerstand an 20℃ | ohm/km | 1,91 | 1,91 | 1,20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
| Gegenwärtige Bewertung am ruhigen Wind, umgebend | A | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| temperature=30℃ | |||||||||||
| Leiter temperature=75℃ | |||||||||||
| Boteleiter | |||||||||||
| Nominale Querschnittsfläche | Millimeter ² | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Mindestzahl von Drähten | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Nominale Isolierungsstärke | Millimeter | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 | 1,6 | 1,6 |
| Durchmesser des Isolierkernes | Millimeter | 8,5 | 8,5 | 8,5 | 8,5 | 9,5 | 11,2 | 13,1 | 13,1 | 15,1 | 16,6 |
| Max. DC-Widerstand an 20℃ | ohm/km | 1,312 | 1,312 | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Berechnetes Bruchlast | kN | 6,4 | 6,4 | 6,4 | 6,4 | 8,9 | 12,1 | 18,0 | 18,0 | 24,2 | 30,8 |
| Abgeschlossenes Kabel | |||||||||||
| Ca. Gesamtdurchmesser | Millimeter | 15,3 | 19,0 | 23,2 | 25,6 | 30,0 | 34,9 | 40,6 | 44,1 | 49,2 | 54,9 |
| Ca. Gewicht Kabel | kg/km | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| Verpackungslänge | m/drum | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
Wir sind zum Treffen der strengsten Lieferpläne entsprechend pro Kaufauftrag fähig. Den Termin einzuhalten ist immer die Hauptpriorität, da jede mögliche Verzögerung in der Lieferung des Kabels zur Gesamtprojektverzögerung und zur Kostenüberschreitung beitragen kann.
Kabel wird in den hölzernen Spulen, in gewölbten Kästen und in den Spulen geliefert. Kabelenden werden mit selbstklebendem Band BOPP und nicht hygroskopischen Dichtungskappen versiegelt, um die Kabelenden vor Feuchtigkeit zu schützen. Die erforderliche Markierung wird mit einem wetterfesten Material auf den Außenseiten der Trommel entsprechend der Anforderung des Kunden gedruckt.
Unsere Produkte werden auf der ganzen Welt verkauft. Sie können sich auf den gesamten Prozess unserer Produkte verlassen.
