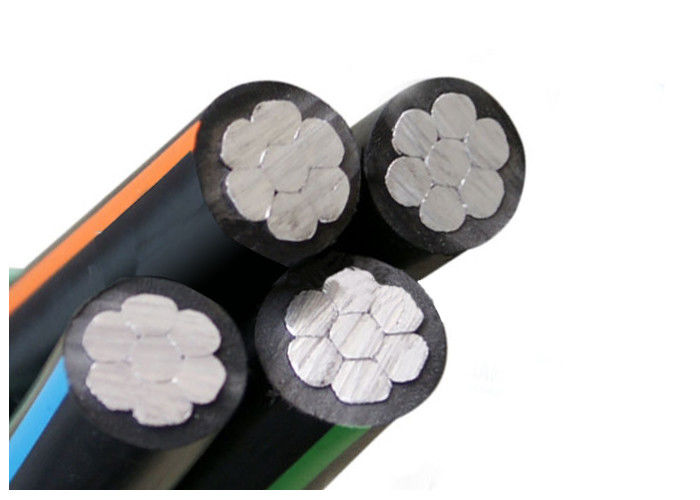

Kundengebundene zusammengerollte Antenne die im Freien verkabelt Umweltschutz
  • Kundengebundene zusammengerollte Antenne die im Freien verkabelt Umweltschutz
  • Kundengebundene zusammengerollte Antenne die im Freien verkabelt Umweltschutz
  • Kundengebundene zusammengerollte Antenne die im Freien verkabelt Umweltschutz
  • Kundengebundene zusammengerollte Antenne die im Freien verkabelt Umweltschutz
Kundengebundene zusammengerollte Antenne die im Freien verkabelt Umweltschutz

Kundengebundene zusammengerollte Antenne die im Freien verkabelt Umweltschutz

Herkunftsort China
Markenname HOLD-ONE
Zertifizierung IEC 60502
Produktdetails
Phasenleiter:
Aluminium
Neutraler Leiter:
Aluminiumlegierung
Nennspannung:
0,6/1kV
Isolierung:
PVC
Anwendung:
Overhead -Stromlinie
Mantel:
NEIN
Hervorheben:

elektrische Antennenkabel

,

Aerial Isolierte Kabel

Zahlungs- und Versandbedingungen
Min Bestellmenge
0.5KM
Preis
0.10-25.99USD/m
Verpackung Informationen
Hölzerne Trommel oder Stahltrommel
Lieferzeit
10 Tage oder mehr
Zahlungsbedingungen
L/C, D/P, D/A, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit
1000KM PRO MONAT
Produktbeschreibung

Maßgeschneiderte gebündelte Antennenkabel für den Außenbereich, Umweltschutz





Beschreibung



Die gebündelten Luftkabel für Freileitungen verfügen über einen isolierten Neutralleiter aus AAAC, über den der isolierte Aluminium-Phasenleiter spiralförmig gewickelt ist. Die Kabel sind für 0,6/1(1,2)kV ausgelegt und entsprechen IEC60502.



Konstruktion



  1. Leiter:



a) Phase – Der Phasenleiter muss aus einem Aluminiumleiter der Güteklasse H68 und einer verdichteten Rundlitze bestehen.



b) Neutralleiter oder Kurzleiter – Der Neutralleiter oder Kurzleiter muss aus einem Leiter aus einer Aluminiumlegierung und verdichteten Rundlitzen bestehen.



  1. Isolierung:



Die Phasen- und Neutralleiter müssen mit Polyethylen (PE) als Isolierung extrudiert sein.



Auflistung der technischen Einzelheiten



Phasenleiter
Nennquerschnittsfläche mm² 16 16 25 35 50 70 95 120 150 185
Anzahl der Kerne   1 3 3 3 3 3 3 3 3 3
Mindestanzahl an Drähten   6 6 6 6 6 12 15 15 30 30
Nenndicke der Dämmung mm 1 1 1.2 1.2 1.4 1.4 1.6 1.6 1.8 2,0
Durchmesser des isolierten Kerns mm 6.8 6.8 8.5 9.5 11.2 13.0 15.1 16.6 18.4 20.6
Max. Gleichstromwiderstand bei 20℃ Ohm/km 1,91 1,91 1,20 0,868 0,641 0,443 0,320 0,253 0,206 0,164
Aktuelle Bewertung bei stillem Wind, Umgebungstemperatur A 61 61 84 104 129 167 209 246 283 332
Temperatur=30℃
Leitertemperatur = 75℃
Messenger-Dirigent
Nennquerschnittsfläche mm² 25 25 25 25 35 50 70 70 95 120
Mindestanzahl an Drähten   6 6 6 6 6 6 12 12 15 15
Nenndicke der Dämmung mm 1.2 1.2 1.2 1.2 1.2 1.4 1.4 1.4 1.6 1.6
Durchmesser des isolierten Kerns mm 8.5 8.5 8.5 8.5 9.5 11.2 13.1 13.1 15.1 16.6
Max. Gleichstromwiderstand bei 20℃ Ohm/km 1.312 1.312 1.312 1.312 0,943 0,693 0,469 0,469 0,349 0,273
Berechnete Bruchlast kN 6.4 6.4 6.4 6.4 8.9 12.1 18.0 18.0 24.2 30.8
Fertiges Kabel
Ca. Gesamtdurchmesser mm 15.3 19.0 23.2 25.6 30.0 34.9 40.6 44.1 49.2 54.9
Ca. Gewicht des Kabels kg/km 160 290 400 500 680 920 1270 1510 1870 2340
Packlänge m/Trommel 1000 1000 1000 1000 1000 1000 500 500 500 500



Kundengebundene zusammengerollte Antenne die im Freien verkabelt Umweltschutz 0







Vorteil

VORTEIL



Aluminium Conductors PVC Insulated Aerial Bundled Cables 2 Cores ABC-AL/PVC









ZERTIFIZIERUNG



Aluminium Conductors PVC Insulated Aerial Bundled Cables 2 Cores ABC-AL/PVC





                                                      Fabrikbilder


Aluminium Conductors PVC Insulated Aerial Bundled Cables 2 Cores ABC-AL/PVC







INSPEKTIONSPROZESS



Aluminium Conductors PVC Insulated Aerial Bundled Cables 2 Cores ABC-AL/PVC



VERPACKUNG UND VERSAND



Wir sind in der Lage, die strengsten Lieferpläne je nach Bestellung einzuhalten. Die Einhaltung der Frist hat immer oberste Priorität, da jede Verzögerung bei der Kabellieferung zu einer Gesamtverzögerung des Projekts und einer Kostenüberschreitung führen kann.

Das Kabel wird in Holzspulen, Wellpappkartons und Spulen geliefert. Die Kabelenden sind mit selbstklebendem BOPP-Klebeband und nicht hygroskopischen Verschlusskappen versiegelt, um die Kabelenden vor Feuchtigkeit zu schützen. Die erforderliche Kennzeichnung muss je nach Kundenwunsch mit einem wetterfesten Material auf die Außenseiten der Trommel gedruckt werden.
