| MOQ: | 0.5KM |
| Preis: | 0.19-10.99USD/m |
| Standard Packaging: | Hölzerne Trommel-Stahltrommel |
| Delivery Period: | Erz 15Days mehr |
| Payment Method: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Supply Capacity: | 1000KM PRO MONAT |

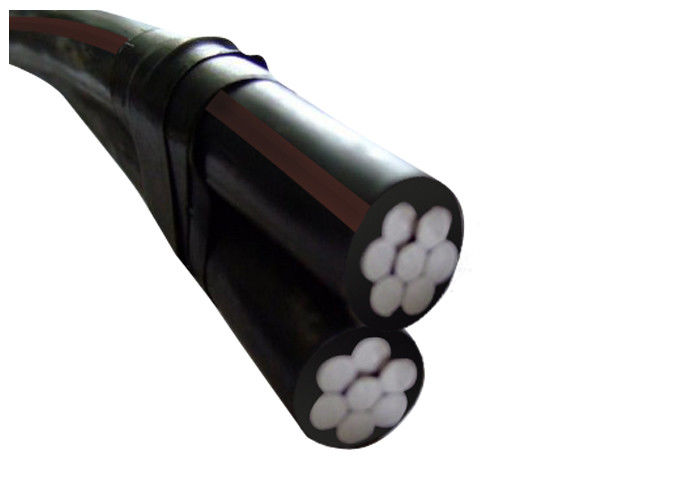

Zwei im Freien entkernen Antenne zusammengerolltes Kabel, XLPE-/PVC-Isolierungs-Kabel
Beschreibung
Die Antenne zusammengerollten Kabel, die für obenliegende Verteilungslinien bestimmt sind, haben einen neutralen Isolierboten, der von AAAC gemacht wird, das der Isolieraluminiumphasenleiter schraubenartig über ihr gewickelt werden. Kabel sind bei 0.6/1 (1,2) KV bewertet und passen sich an IEC60502 an.
Bau
1.Conductor:
a) Phase - der Phasenleiter ist vom angeschwemmten vom Aluminiumleiter der Zustandes H68 und zusammengepreßten Rundschreiben.
b) Neutrale Person oder Bote - der Leiter der neutralen Person oder des Boten ist vom Aluminiumlegierungsleiter und von zusammengepreßtem Rundschreiben, die angeschwemmt werden.
2. Isolierung:
Die Phase, Neutralleiter wird mit Polyäthylen (PET) als Isolierung verdrängt.
1 Phasenleiter + 1 Boteleiter
Zeitplan von technischen Einzelheiten
| Phasenleiter | |||||||||||
| Nominale Querschnittsfläche | Millimeter ² | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Zahl von Kernen | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Mindestzahl von Drähten | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Nominale Isolierungsstärke | Millimeter | 1 | 1 | 1,2 | 1,2 | 1,4 | 1,4 | 1,6 | 1,6 | 1,8 | 2,0 |
| Durchmesser des Isolierkernes | Millimeter | 6,8 | 6,8 | 8,5 | 9,5 | 11,2 | 13,0 | 15,1 | 16,6 | 18,4 | 20,6 |
| Max. DC-Widerstand an 20℃ | ohm/km | 1,91 | 1,91 | 1,20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
| Gegenwärtige Bewertung am ruhigen Wind, umgebend | A | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| temperature=30℃ | |||||||||||
| Leiter temperature=75℃ | |||||||||||
| Boteleiter | |||||||||||
| Nominale Querschnittsfläche | Millimeter ² | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Mindestzahl von Drähten | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Nominale Isolierungsstärke | Millimeter | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 | 1,6 | 1,6 |
| Durchmesser des Isolierkernes | Millimeter | 8,5 | 8,5 | 8,5 | 8,5 | 9,5 | 11,2 | 13,1 | 13,1 | 15,1 | 16,6 |
| Max. DC-Widerstand an 20℃ | ohm/km | 1,312 | 1,312 | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Berechnetes Bruchlast | kN | 6,4 | 6,4 | 6,4 | 6,4 | 8,9 | 12,1 | 18,0 | 18,0 | 24,2 | 30,8 |
| Abgeschlossenes Kabel | |||||||||||
| Ca. Gesamtdurchmesser | Millimeter | 15,3 | 19,0 | 23,2 | 25,6 | 30,0 | 34,9 | 40,6 | 44,1 | 49,2 | 54,9 |
| Ca. Gewicht Kabel | kg/km | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| Verpackungslänge | m/drum | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
|
|
