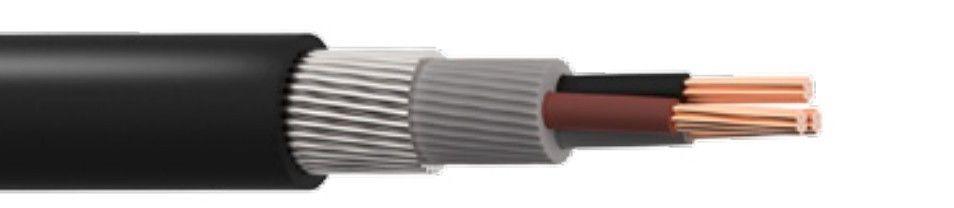

BS 6724 Copper Conductor Multi Core Low Smoke Zero Halogen Cable SWA BASEC 0.6/1kV LSZH Cable

BS 6724 Kupferleiter Multi-Core SWA LSZH BASEC 0,6/1kV Kabel

Anwendungen

SHAN Cable ist ein führender Lieferant von Kabeln mit niedrigem Rauchgehalt (LSZH) und bietet LSZH-Kabel und LSZH-Draht auf Abruf und auf Lager an.Zusammen mit Leistung und ZuverlässigkeitSie sind typischerweise für den Einsatz in dicht besiedelten, geschlossenen öffentlichen Räumen spezifiziert, in denen die Flammenbeständigkeit, dieeine geringe Raucherzeugung und eine geringere Emission giftiger/korrosives Gas während der Verbrennung sind von entscheidender Bedeutung.

Mehrkern-LSZH-Kabel mit Stahldrahtverstärkung (SWA): Strom- und Hilfssteuerungskabel für Stromnetze, unterirdische, Außen- und Innenanwendungen sowie für Kabelkanäle.Für die Installation bei Feuer, Rauchemissionen und giftige Dämpfe stellen eine potenzielle Gefahr für Leben und Ausrüstung dar.

Bauwesen

Conductor Class 2 stranded copper conductor according to BS EN 60228 (previously BS 6360) Insulation XLPE (Cross-Linked Polyethylene) Type GP8 according to BS 7655 Bedding LSZH (Low Smoke Zero Halogen) Type LTS1 according to BS 7655 Armour SWA (Steel Wire Armour) Sheath LSZH (Low Smoke Zero Halogen) Type LTS1 according to BS 7655

Standards:

Dies ist der Fall, wenn die Anforderungen an die Qualität der Produkte nicht erfüllt sind.

Zertifikate

ISO, CE, KEMA, IEC, CCC, P3C und weitere auf Anfrage

Abkürzung Bedeutung:

LSZH Niedriger Rauch, kein Halogen LSF Niedriger Rauch, Rauch LS0H Niedriger Rauch, kein Halogen LSHFFlammschutzmittel FRNC, nicht ätzend LS Niedrig, begrenzter Rauch ST Rauchprüfung (begrenzter Rauch) FRLS feuerfest, geringer Rauch RE Verringerte Emissionen LC Niedrige Korrosivität LH Niedriges Halogen

Schlüsselmerkmale:

• LSZH-Materialien für geringe Rauchqualität und geringe Toxizität

• Kupferleiter mit Zinn widerstehen Korrosion

• Stranged-Leiter für die Flexibilität der Montage

• Multikonduktor- und Mehrpaarkonfigurationen

• Nicht abgeschirmte Versionen für den kleinsten Durchmesser

• Folien abgeschirmt, insgesamt oder einzeln, zum Schutz vor EMI und zur Verbesserung der Signalintegrität

• Farbcodierte Leiterisolierung zur einfachen Identifizierung

• Nennwert des Querschnitts mm2	Gesamtdurchmesser mm	- Das ist ein Schritt nach vorn.	Nominaldurchmesser von Panzerdraht, mm	Ungefähres Kabelgewicht kg/km	Höchstwiderstand des Leiters @ 20°C Ohm/km	Kennzahl für Kurzschluss des Leiters (1 Sek) kA	Dreiphasige Wechselstromversorgung	Drei-Phasen-AC-Dreifolien berühren freie Luft Ampere	Voltverlust Dreiphasige WechselstrommV/A/m
  1.5	12	8	0.9	280	12.1	0.20	23	25	27
  2.5	13	9	0.9	350	7.41	0.35	31	33	16
  4	15	10	0.9	450	4.61	0.57	42	44	10
  6	16	11	0.9	550	3.08	0.86	53	56	6.8
  10	18	13	1.25	800	1.83	1.4	73	78	4
  16	21	15	1.25	1110	1.15	2.2	94	99	2.5
  25	26	19	1.6	1700	0.727	3.6	124	131	1.65
  35	28	22	1.6	2100	0.524	5.0	154	162	1.15
  50*	30	23	1.6	2400	0.387	7.1	187	197	0.87
  70*	34	26	1.6	3100	0.268	10.0	238	251	0.6
  95*	36	29	2	4100	0.193	13.6	289	304	0.45
  120*	40	32	2	5000	0.153	17.2	335	353	0.37
  150*	45	36	2.5	6300	0.124	21.4	386	406	0.3
  185*	49	40	2.5	7600	0.00991	26.5	441	463	0.26
  240*	54	44	2.5	9600	0.0754	34.3	520	546	0.21
  300*	59	49	2.5	11600	0.0601	42.9	599	628	0.185
  400*	65	55	2.5	14400	0.047	57.2	673	728	0.165

•

Verpackung und Versand

Wir sind in der Lage, die strengsten Lieferpläne zu erfüllen, je nach Bestellung.Die Einhaltung der Frist ist immer oberste Priorität, da jede Verzögerung bei der Lieferung von Kabel zu einer Verzögerung des Gesamtprojekts und zu einer Kostenüberschreitung führen kann.
Das Kabel wird in Holzrollen, Wellpappen und Spulen geliefert.Die erforderliche Kennzeichnung ist nach Maßgabe der Kundenanforderung mit einem wetterfestem Material auf der Außenseite der Trommel zu drucken..
