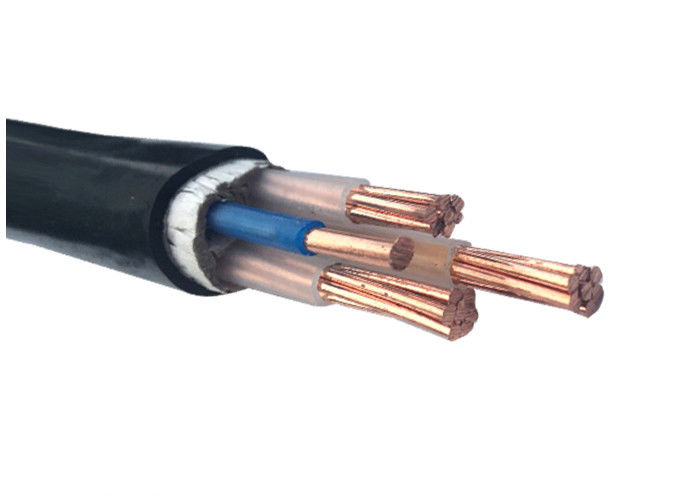

N2XH IEC60332-3 XLPE raucharmes, halogenfreies Stromkabel 4x10MM2, wettbewerbsfähiger Preis
Anwendungen
Zur Verlegung im Innen- und Außenbereich. Kann einer bestimmten Zugkraft während der Installation standhalten, jedoch keinen äußeren mechanischen Kräften. Die Verlegung einadriger Kabel in Magnetkanälen ist nicht zulässig.
Konstruktion
Leiter: Kupferleiter gemäß IEC 60228
≤6mm2 massiv (Klasse 1)
>6mm2 verseilt (Klasse 2)
≥ 50 mm2 geformter Leiter optional
Isolierung: PVC (Polyvinylchlorid), ausgelegt für 75 °C
Mantel: Raucharmes, halogenfreies Schwarz oder Rot oder individuell anpassbar
Flammhemmend: Als Individualisierung erhältlich
Standards:
Leiter: Kompakter Kupferlitzenleiter, Klasse 2 gemäß IEC 60228
Glimmerband
Füllstoff
Mantel: LSOH, schwarz oder andere Farben gemäß IEC60332,60502-1
Technische Daten
| Nom. Querschnitt des Leiters |
Isolationsstärke |
Mantel |
Ca. |
Ca |
Max. Gleichstromwiderstand des Leiters (20 °C) |
Prüfspannung |
Aktuelle Bewertung |
| mm2 |
mm |
Dicke |
OD |
Gewicht |
Ω/km |
Wechselstrom |
| |
|
mm |
mm |
kg/km |
|
kV/5min |
In Luft(A) |
Im Boden(A) |
| 4×1,5 |
0,7 |
1.8 |
14.4 |
241 |
12.1 |
3.5 |
20 |
27 |
| 4×2,5 |
0,7 |
1.8 |
15.4 |
295 |
7.41 |
3.5 |
26 |
35 |
| 4×4 |
0,7 |
1.8 |
16.5 |
369 |
4.61 |
3.5 |
34 |
45 |
| 4×6 |
0,7 |
1.8 |
17.8 |
463 |
3.08 |
3.5 |
43 |
57 |
| 4×10 |
0,7 |
1.8 |
20.9 |
667 |
1,83 |
3.5 |
60 |
77 |
| 4×16 |
0,7 |
1.8 |
23.4 |
930 |
1.15 |
3.5 |
83 |
105 |
| 4×25 |
0,9 |
1.8 |
27.1 |
1351 |
0,727 |
3.5 |
105 |
125 |
| 4×35 |
0,9 |
1.8 |
29.5 |
1772 |
0,524 |
3.5 |
125 |
155 |
| 4×50 |
1 |
1.9 |
38.4 |
2380 |
0,387 |
3.5 |
160 |
185 |
| 4×70 |
1.1 |
2 |
43.2 |
3302 |
0,268 |
3.5 |
200 |
225 |
| 4×95 |
1.1 |
2.2 |
47.3 |
4330 |
0,193 |
3.5 |
245 |
270 |
| 4×120 |
1.2 |
2.3 |
52,5 |
5374 |
0,153 |
3.5 |
285 |
310 |
| 4×150 |
1.4 |
2.5 |
58.3 |
6655 |
0,124 |
3.5 |
325 |
345 |
| 4×185 |
1.6 |
2.7 |
64,7 |
8246 |
0,0991 |
3.5 |
375 |
390 |
| 4×240 |
1.7 |
2.9 |
73.1 |
10569 |
0,0754 |
3.5 |
440 |
450 |
Zertifikate
ISO, CE, KEMA, IEC, CCC, P3C und weitere auf Anfrage
Verpackung und Versand
Wir sind in der Lage, die strengsten Lieferpläne je nach Bestellung einzuhalten. Die Einhaltung der Frist hat immer oberste Priorität, da jede Verzögerung bei der Kabellieferung zu einer Gesamtverzögerung des Projekts und einer Kostenüberschreitung führen kann.
Das Kabel wird in Holzspulen, Wellpappkartons und Spulen geliefert. Die Kabelenden sind mit selbstklebendem BOPP-Klebeband und nicht hygroskopischen Verschlusskappen versiegelt, um die Kabelenden vor Feuchtigkeit zu schützen. Die erforderliche Kennzeichnung muss je nach Kundenwunsch mit einem wetterfesten Material auf die Außenseiten der Trommel gedruckt werden.
