Flexible gepanzerte Kabel-Verdrahtung ist für das Legen örtlich festgelegt in den Kraftübertragungs- und Verteilungslinien passend.
Quervernetzte Isolierstromkabel des Polyäthylens (XLPE) wird mit hohem elektrischem Eigentum, mechanisches Eigentum, Wärmealterungsleistung, Umweltbelastungsrissbeständigkeit, chemische Korrosionsbeständigkeit gekennzeichnet, und es hat auch einfache Struktur, bequeme Bedienung und es wird nicht eingeschränkt, indem man in große Unebenheit legt.
Bau

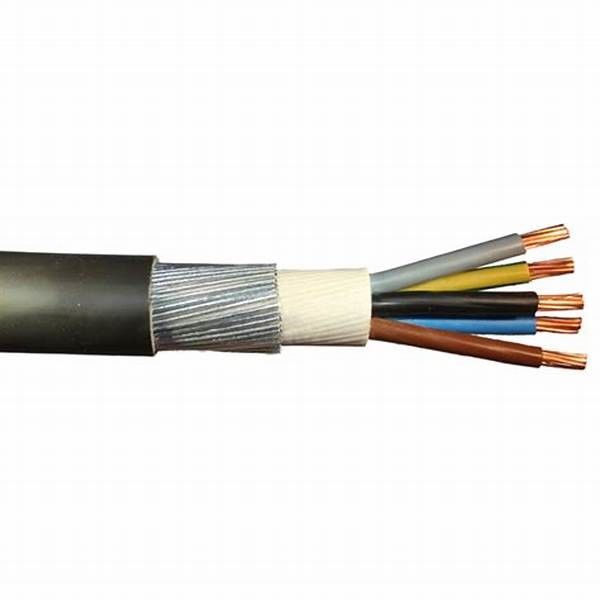

Gepanzertes elektrisches Kabel AL/XLPE/SWA/PVC
- Runder bloßer Aluminiumkern angeschwemmt entsprechend Iec 60228
- Innere halb-leitfähige Schicht
- Kernisolierung XLPE
- Farbcode entsprechend HD 308 S2
- Äußere halb-leitfähige Schicht
- Halb-leitfähiges Band
- Kupferner Bandschirm
- Füller
- Innere Hülle PVCs
- Galvanisierte Stahldrahtrüstung (SWA)
- Äußere Hülle PVCs (rot oder schwarz)
Stromkabel Millivolts (11kv 15kv 33kv) | ||
Modell und Beschreibung Uo/U (Um) =3.6/6 (7,2), 6/6 (7,2), 6 10(12), 8,7/10(12), 8.7/15 (17,5), 12/20(24), 18/30(36), 21/35 (40,5), 26/35 (40,5) KV | No.of-Kern | Leiterquerschnittsbereich (mm2) |
xlpe Isolierung | 1 Kern des Kernes 3 | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 Quadrat-Millimeter |
Cukern | ||
YJV, N2XSY; PVC umhüllte Stromkabel | ||
YJV22; Stahlband gepanzert, PVC umhülltes Stromkabel | ||
YJV32, YJV42; Stahldraht gepanzert, PVC umhülltes Stromkabel | ||
Al Core | ||
YJLV, NA2XSY; PVC umhüllte Stromkabel | ||
YJLV22; Stahlband gepanzert, PVC umhülltes Stromkabel | ||
YJLV32, YJLV42; Stahldraht gepanzert, PVC umhülltes Stromkabel |
Standard
International: IEC 60502, IEC 60228
China: GB/T 12706
Andere Standards wie BS, LÄRM und ICEA auf Anfrage
Technische Daten:
Maximaler Leiter Temperature: unter normalem (90 OC), Notfall (130OC) oder nicht mehr als 5 Zustände s (250℃) kurzschließen.
Min. Ambient Temp. 0 OC, nach Installation und nur wenn Kabel in einer örtlich festgelegten Position ist
Min., Biegungsradius: 15 x-Kabel O.D für einkerniges
12 x-Kabel O.D für mehradriges
Prüfspannung | 6 / 10 KV | [KV] | 21 / 5 Min. |
12 / 20 KV | [KV] | 42 / 5 Min. | |
18 / 30 KV | [KV] | 63 / 5 Min. | |
Temperaturspanne | in der Bewegung | -5°C bis +70°C | |
örtlich festgelegt | -20°C bis +70°C | ||
Betriebstemperatur | Kurzschluss | °C | 250 |
Kurzschlusszeit | Maximum. | [sek] | 5 |
Biegungsradius | Min. | x-Durchmesser | 15 |
Entflammbarkeit | Standard | En 60332-1-2 |
Zertifikat
ISO, CER, KEMA, Iec, RoHS, CCC, P3C und mehr andere auf Wunsch
