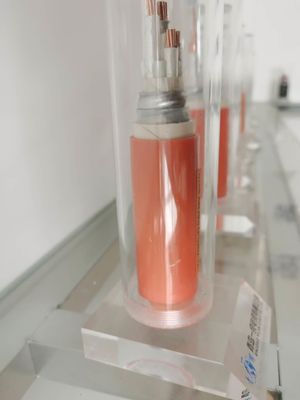

Mineralisoliertes PVC-Kabel mit blankem Kupfer, das mit einem Thermoelement verbunden ist
Einführung
Hohe Betriebstemperatur
Dauerbetriebstemperatur bis 250 °C, kurze Zeit bis zum Schmelzpunkt von Kupfer 1083 °C.
Inhärente feuerfeste Barriere
Durch die Verwendung einer nicht brennbaren Ummantelung widersteht eine stark verdichtete Isolierung der Ausbreitung von Dampf, Gas oder Flammen.
Hohe mechanische Festigkeit
Sehr stark und hält erheblichen Belastungen wie Verdrehen, Biegen und Abflachen stand.
flexibel
Vollständig geglüht und extrem formbar, einfach zu bedienen, um vorhandenen Verdrahtungsrouten und unregelmäßigen Formen zu folgen.
Alterungsbeständig, durchgehende Gesamterdung, kleiner od
Leiter: Verseiltes Bärnkupfer
Isolierung (erste Schicht): Glimmerband, schwer entflammbar
Isolierung (zweite Schicht): Halogenfreies vernetztes Polyethylen (XLPE)
Bindeband: Glasfaserband
Füllstoff: Glasgarne
Kernwicklung: Glasfaserband als Flammschutz
Innenmantel: Sauerstoffbarriereschicht
Mantel: Halogenfreies thermoplastisches Polyolefin
Betriebstemperatur: 90 °C
max.Leitertemperatur: 125°C
Kurzschlusstemperatur: 250°C

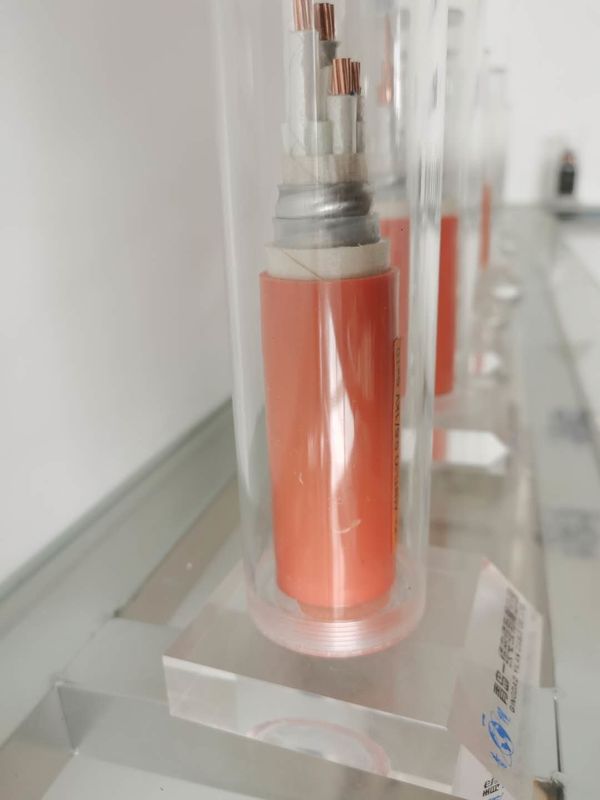

Hochtemperaturbeständiges mineralisoliertes Kupfermantelkabel
| Nominal Kreuz Sektion |
Äußere Durchmesser ca. |
Gewicht Kabel ca. | Spannungsabfall | Mini biegen Radius |
|
| Einzelphase | Drei Phasen | ||||
| mm2 | mm | kg/km | V/A.km | V/A.km | mm |
| 3 x 1,5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
| 3 x 2,5 | 11.6 | 319.4 | 18.9 | 16.4 | 174,0 |
| 3 x 4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
| 3 x 6 | 13.7 | 479.9 | 7.9 | 6.81 | 205.5 |
| 3 x 10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
| 3 x 16 | 19.5 | 846.8 | 2,94 | 2.55 | 292.5 |
| 3 x 25 | 22.3 | 1.192,9 | 1,87 | 1.62 | 334,5 |
| 3 x 35 | 25.2 | 1.518,8 | 1.35 | 1.17 | 378,0 |
| 3 x 50 | 28.6 | 1.950,5 | 1.01 | 0,87 | 429,0 |
| 3 x 70 | 32.7 | 2.629,9 | 0,71 | 0,61 | 490.5 |
| 3 x 95 | 37.1 | 3.588,8 | 0,52 | 0,454 | 556.5 |
| 3 x 120 | 40.9 | 4.379,3 | 0,43 | 0,371 | 613.5 |
| 3 x 150 | 45.5 | 5.284,9 | 0,36 | 0,313 | 682.5 |
| 3 x 185 | 49.6 | 6.521,5 | 0,30 | 0,265 | 744.0 |
| 3 x 240 | 55.5 | 8.378,5 | 0,26 | 0,222 | 832.5 |
| 3 x 300 | 62,0 | 1,0309,3 | 0,23 | 0,197 | 930,0 |
