| MOQ: | 100M |
| Standard Packaging: | Trommel aus Holz |
| Delivery Period: | 7 Tage nach erhaltener Anzahlung |
| Payment Method: | L/C, T/T |

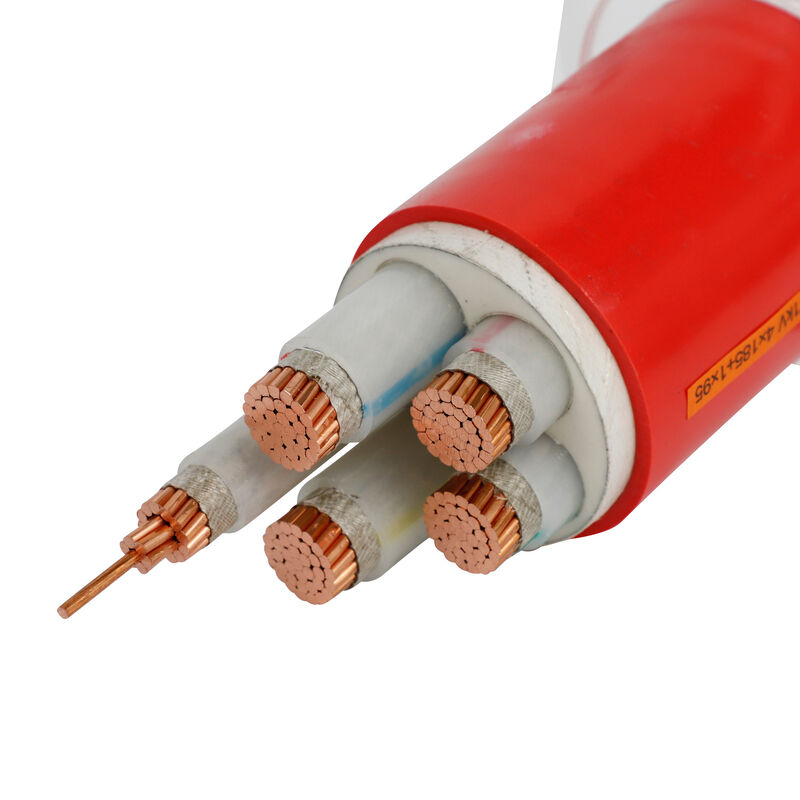

3 x 1,5 mm2 3 x 150 mm2 mineralisoliertes Stromkabel Mikrofonkabel
Mineralisolierte Stromkabel werden in Verteilerkreisen in großen Gebäuden, im Schienenverkehr, in Krankenhäusern, Einkaufszentren, Unterhaltungsstätten, Rechenzentren und anderen wichtigen Orten verwendet
Struktur des mineralisolierten Stromkabels
1. Kabelleiter: Er besteht aus verseilten Kupferdrähten mit günstigen Biegeeigenschaften
2. Isolationsschicht: Es werden hochtemperaturbeständige anorganische Isoliermaterialien verwendet
3. Kupfermantel: Kupferwerkstoffe, durch spezielle Bearbeitung, mit günstigen Biegeeigenschaften.als PE-Leiter verwendet.
4. Außenmantel: Er besteht aus Kunststoffmaterialien mit geringer Rauchungiftigkeit und günstigem Korrosionsschutz.
| Nominal Kreuz Sektion |
Äußere Durchmesser ca. |
Gewicht Kabel ca. | Spannungsabfall | Mini biegen Radius |
|
| Einzelphase | Drei Phasen | ||||
| mm2 | mm | kg/km | V/A.km | V/A.km | mm |
| 3 x 1,5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
| 3 x 2,5 | 11.6 | 319.4 | 18.9 | 16.4 | 174,0 |
| 3 x 4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
| 3 x 6 | 13.7 | 479.9 | 7.9 | 6.81 | 205.5 |
| 3 x 10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
| 3 x 16 | 19.5 | 846.8 | 2,94 | 2.55 | 292.5 |
| 3 x 25 | 22.3 | 1.192,9 | 1,87 | 1.62 | 334,5 |
| 3 x 35 | 25.2 | 1.518,8 | 1.35 | 1.17 | 378,0 |
| 3 x 50 | 28.6 | 1.950,5 | 1.01 | 0,87 | 429,0 |
| 3 x 70 | 32.7 | 2.629,9 | 0,71 | 0,61 | 490.5 |
| 3 x 95 | 37.1 | 3.588,8 | 0,52 | 0,454 | 556.5 |
| 3 x 120 | 40.9 | 4.379,3 | 0,43 | 0,371 | 613.5 |
| 3 x 150 | 45.5 | 5.284,9 | 0,36 | 0,313 | 682.5 |
Entsprechend den nationalen Standards, feuerfester Draht und Kabel: Brandprüfmethode charakteristischer Test, gemäß GB12666.6 Klasse A, brenne im Feuer mit einer Flammentemperatur von 950 ° C. Spannung von 750 V zwischen Phase und Phase und zwischen Phase und Außenmantel anlegen, sollte 90 Minuten ohne Ausfall standhalten können.
Klasse B, Brandbrötchen mit Flammentemperatur 750-800 °C, Spannung von 750 V zwischen Phase und Phase und zwischen Phase und Mantel anlegen, sollte 90 min ohne Durchschlag standhalten können.
Gemäß BS6378 erfüllt flexibles feuerfestes Kabel die folgenden Anforderungen:
Klasse A 650 ℃ 3h
Klasse B 750 ℃ 3h
Klasse C 950 ℃ 3h
Klasse S 950 ℃ 20min
Nennspannung: 0,6/1 kV
Nennbetriebsspannung: leichte Last 500 V, schwere Last 750 V;
Nennstrom: einadrig 25-1800 A;mehradrig 16-500A
Isolationswiderstand: Isolationswiderstand ≥ 1000 MΩ pro km.Kabellänge kleiner als 100m, dann ist der Isolationswiderstand ≥ 10000 MΩ
|
|
