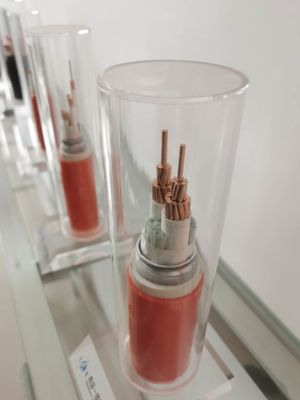

450/750 V feuerfestes mineralisoliertes Kabel in Industriegebäuden

Das mineralisolierte Kabel eignet sich für den Einsatz in Industriegebäuden, Übertragungs- und Verteilungsleitungen für Feuer- und Zivilgebäude
Notsysteme.

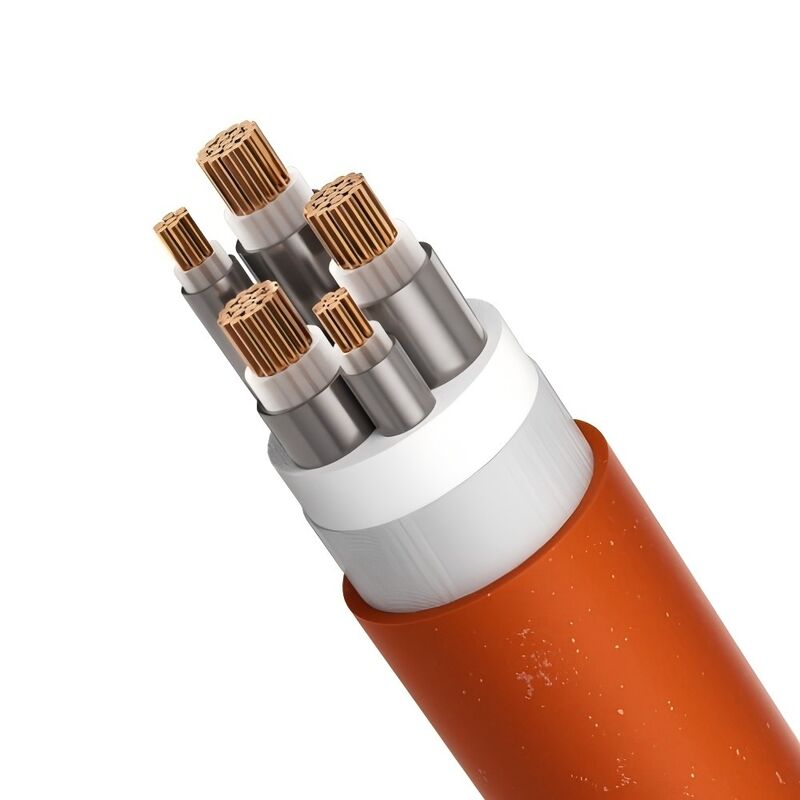

Struktur aus flexiblem feuerfestem Kabel

1. Kabelleiter: Er besteht aus verseilten Kupferdrähten mit günstigen Biegeeigenschaften

2. Isolationsschicht: Es werden hochtemperaturbeständige anorganische Isoliermaterialien verwendet

3. Kupfermantel: Kupferwerkstoffe, durch spezielle Bearbeitung, mit günstigen Biegeeigenschaften.als PE-Leiter verwendet.

4. Außenmantel: Er besteht aus Kunststoffmaterialien mit geringer Rauchungiftigkeit und günstigem Korrosionsschutz.

Parameter für mineralisolierte Kabel

Modell eines flexiblen feuerfesten Kabels

YTTW

Y: Reihensymbol

T: Cooper Dirigent

T: Kupfermantel

W: Anorganische Isolierung

Entsprechend den nationalen Standards, feuerfester Draht und Kabel: Brandprüfmethode charakteristischer Test, gemäß GB12666.6 Klasse A, brenne im Feuer mit einer Flammentemperatur von 950 ° C. Spannung von 750 V zwischen Phase und Phase und zwischen Phase und Außenmantel anlegen, sollte 90 Minuten ohne Ausfall standhalten können.

Klasse B, Brandbrötchen mit Flammentemperatur 750-800 °C, Spannung von 750 V zwischen Phase und Phase und zwischen Phase und Mantel anlegen, sollte 90 min ohne Durchschlag standhalten können.

2. Gemäß BS6378 erfüllt flexibles feuerfestes Kabel die folgenden Anforderungen:

Klasse A 650 ℃ 3h

Klasse B 750 ℃ ​​3h

Klasse C 950 ℃ 3h

Klasse S 950 ℃ 20min

1. Hervorragende Feuerfestigkeit, die Feuerfestigkeit erfüllt nicht nur die nationale Norm GB1266.6: Kategorie A 950 ℃ 90 min, sondern auch die britische Norm BS 187-1994: Klasse A 650 ℃ 3 h: Klasse B 750 ℃ ​​3 h ;Klasse C 950 ℃ 3h inzwischen ist es auch in der Lage, das Sprühen von Wasser oder mechanischen Schlag zu widerstehen;

2. Lange durchgehende Länge: Die Länge kann den Längenbedarf für die Stromversorgung trotz einadriger oder mehradriger Kabel decken, und die durchgehende Länge jedes Kabels kann bis zu 1000 m betragen.

3. Große Querschnittsfläche, die Querschnittsfläche des einadrigen Kabels erreicht 630 mm2 und die des mehradrigen Kabels erreicht 70 mm2.

4. Flexibilitätseigenschaft, das Kabel kann auf die Kabeltrommel mit dem Biegeradius 6-10D gewickelt werden (D ist der Außendurchmesser des Kabels):

5. Rauchfreie Ungiftigkeit beim Verbrennen, es werden anorganische Materialien (nicht brennbare Materialien) zur Isolierung verwendet, sein Verbrennen würde kein schädliches oder sekundäres Gas erzeugen

Verschmutzung es ist ein Umweltschutzprodukt;

6. Hohe Überlastfähigkeit, das Kabel hat nicht nur eine hohe Strombelastbarkeit, sondern auch eine große Überlastfähigkeit.Gemäß den Verdrahtungsanforderungen beträgt die Oberflächentemperatur des Kabels normalerweise 70 ℃, wenn es nicht berührt wird oder nicht mit brennbaren Baumaterialien in Kontakt kommt, kann die Temperatur des Kabelmantels auf 105 ℃ erhöht werden.Bei Überlastung kann die Langzeitbetriebstemperatur des feuerfesten Kabels 250 ℃ erreichen;

7. Eigenschaft des Korrosionsschutzes, organisch isolierter Feuerschutz erfordert manchmal ein Kunststoffrohr oder Rohr oder Eisenrohr, das Kunststoffrohr kann sich verschlechtern und das Eisenrohr rostet oder erodiert, aber das feuerfeste Kabel hat eine Kupferummantelung und das Rohr ist erforderlich. weniger Kupfermantel hat außerdem eine günstige Korrosionsbeständigkeit.

8. Frei von elektromagnetischen Interferenzen, wenn die Verkabelung in demselben vertikalen Schacht mit Informationskabel und Steuerkabel erfolgt, da das feuerfeste Kabel aufgrund der Abschirmung des Kupfermantels die Einzel- und Steuerdrähte oder -kabel nicht stört;

9. Löschgeräte normalerweise in Flammen, es reduziert Brandschäden, Löschgeräte normalerweise in Flammen, es reduziert Brandschäden.Außerdem ist es zuverlässig für die Personensicherheit, da sein Kupfermantel eine Art guter Leiter ist, der am besten geerdete PE-Draht ist und das gesamte Kabel mit einer Lebensdauer von bis zu 100 Jahren abdeckt;

10. Lange Lebensdauer, Hochtemperaturbeständigkeit und Abbaubeständigkeit von anorganischem Isoliermaterial. Seine Lebensdauer ist um ein Vielfaches höher als die von organisch isolierten Kabeln. Unter normalen Arbeitsbedingungen kann seine Lebensdauer so lang sein wie die von Gebäuden.

11. Transport und Verpackung von flexiblen feuerfesten Kabeln einschließlich Installationsfittinos sind einfach und fast genauso einfach wie bei allgemeinen Kabeln;

12. Günstige wirtschaftliche Effizienz aufgrund fortschrittlicher Herstellungsverfahren und einfacher Installation Die Gesamtkosten eines flexiblen feuerfesten Kabels sind unter den gleichen Bedingungen viel geringer als die eines mineralisolierten Kabels.
