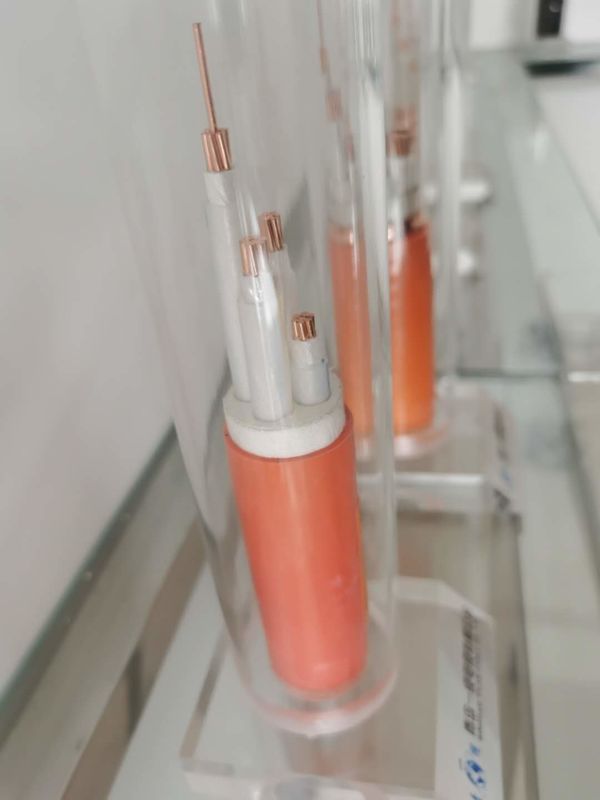

BBTRZ MICC mineralisoliertes kupferummanteltes Kabel, hochtemperaturbeständig
Mineralisoliertes kupferummanteltes Kabel Schnelle Details
Mineralisolierte kupferummantelte Kabelparameter
| Nominal Kreuz Sektion |
Äußere Durchmesser ca. |
Gewicht Kabel ca. | Spannungsabfall | Mini biegen Radius |
|
| Einzelphase | Drei Phasen | ||||
| mm2 | mm | kg/km | V/A.km | V/A.km | mm |
| 3 x 1,5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
| 3 x 2,5 | 11.6 | 319.4 | 18.9 | 16.4 | 174,0 |
| 3 x 4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
| 3 x 6 | 13.7 | 479.9 | 7.9 | 6.81 | 205.5 |
| 3 x 10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
| 3 x 16 | 19.5 | 846.8 | 2,94 | 2.55 | 292.5 |
| 3 x 25 | 22.3 | 1.192,9 | 1,87 | 1.62 | 334,5 |
| 3 x 35 | 25.2 | 1.518,8 | 1.35 | 1.17 | 378,0 |
| 3 x 50 | 28.6 | 1.950,5 | 1.01 | 0,87 | 429,0 |
| 3 x 70 | 32.7 | 2.629,9 | 0,71 | 0,61 | 490.5 |
| 3 x 95 | 37.1 | 3.588,8 | 0,52 | 0,454 | 556.5 |
| 3 x 120 | 40.9 | 4.379,3 | 0,43 | 0,371 | 613.5 |
Mineralisoliertes MICC-Kabel – Materialaufbau
• Ein äußerer Mantel, der aus einem durchgehenden, nahtlosen Kupferrohr mit einem Schmelzpunkt von 1083 °C besteht
• Ein Magnesiumoxid-Isolierstoff mit einem Schmelzpunkt von 2800 °C
• Leiter aus 99,9 % Elektrolytkupfer mit einem Schmelzpunkt von 1083 °C
VORTEIL
• Geschmeidig
• Mechanisch überlegen
• Feuerfest
• Wasserdicht
• Explosionsgeschützt
• Strahlungsbeständig
• Geringeres Gewicht
• Kann bei niedrigen Temperaturen betrieben werden
Vorteile von Bergbaukabeln
1. Eigenschaft des Korrosionsschutzes, organisch isolierter Feuerschutz erfordert manchmal ein Kunststoffrohr oder Rohr oder Eisenrohr, das Kunststoffrohr kann sich verschlechtern und das Eisenrohr rostet oder erodiert, aber das feuerfeste Kabel hat eine Kupferummantelung und das Rohr ist erforderlich. weniger Kupfermantel hat außerdem eine günstige Korrosionsbeständigkeit.
2. Frei von elektromagnetischen Interferenzen, wenn die Verkabelung in demselben vertikalen Schacht mit Informationskabel und Steuerkabel erfolgt, da das feuerfeste Kabel aufgrund der Abschirmung des Kupfermantels die Einzel- und Steuerdrähte oder -kabel nicht stört;
3. Löschgeräte normalerweise in Flammen, es reduziert Brandschäden, Löschgeräte normalerweise in Flammen, es reduziert Brandschäden.Außerdem ist es zuverlässig für die Personensicherheit, da sein Kupfermantel eine Art guter Leiter ist, der am besten geerdete PE-Draht ist und das gesamte Kabel mit einer Lebensdauer von bis zu 100 Jahren abdeckt;
4. Lange Lebensdauer, Hochtemperaturbeständigkeit und Abbaubeständigkeit von anorganischem Isoliermaterial. Seine Lebensdauer ist um ein Vielfaches höher als die von organisch isolierten Kabeln. Unter normalen Arbeitsbedingungen kann seine Lebensdauer so lang sein wie die von Gebäuden.
Wir liefern das gesamte Sortiment an LSF (Low Smoke & Fume) Außenverkleidungen.
Wird zu Identifikationszwecken verwendet, wenn Kabel auf der Oberfläche von Wänden oder Kabeltrassen verlegt werden.Sie haben normalerweise die Farbe Rot zum Brandschutz oder das Standardorange.Auf Anfrage können wir auch eine Reihe anderer Farben liefern.
Unsere Produkte werden auf der ganzen Welt verkauft. Sie können sich auf den gesamten Prozess unserer Produkte verlassen.
