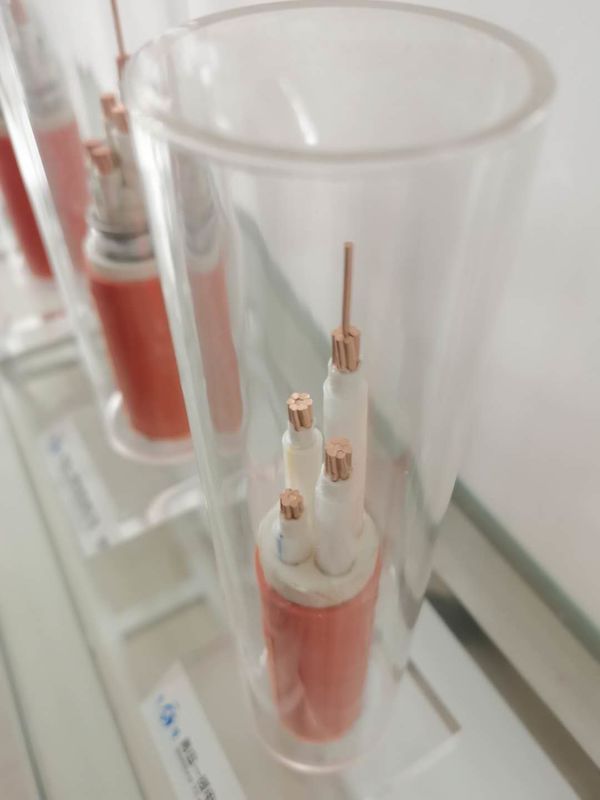

Mineralisoliertes Kabel verwendet in Gebäude, Industrie, Flughafen, Kraftwerk, Stromversorgung und anderen
Methode der Wahl
1. In folgenden Fällen sollten flexible mineralisolierte Kabel mit Kunststoffmantel verwendet werden:
Das Kabel wird in eine Umgebung gebracht, die den Kupfermantel korrodiert.
Die Kabel werden direkt erdverlegt oder durch Rohre verlegt.
Die Kabel werden in nichttechnischen Räumen von Gebäuden verlegt und haben ästhetische Anforderungen.Bei Brandschutzanforderungen sollte ein halogenfreies und raucharmes Kunststoffgehäuse verwendet werden.
Nominal
Kreuz
Sektion |
Äußere
Durchmesser
ca. |
Gewicht Kabel ca. |
Spannungsabfall |
Mini
biegen
Radius |
| Einzelphase |
Drei Phasen |
| mm2 |
mm |
kg/km |
V/A.km |
V/A.km |
mm |
| 3 x 1,5 |
10.7 |
273.3 |
30.8 |
26.7 |
160.5 |
| 3 x 2,5 |
11.6 |
319.4 |
18.9 |
16.4 |
174,0 |
| 3 x 4 |
12.5 |
398.3 |
11.8 |
10.2 |
187.5 |
| 3 x 6 |
13.7 |
479.9 |
7.9 |
6.81 |
205.5 |
| 3 x 10 |
17.3 |
636.1 |
4.7 |
4.05 |
259.5 |
| 3 x 16 |
19.5 |
846.8 |
2,94 |
2.55 |
292.5 |
| 3 x 25 |
22.3 |
1.192,9 |
1,87 |
1.62 |
334,5 |
| 3 x 35 |
25.2 |
1.518,8 |
1.35 |
1.17 |
378,0 |
| 3 x 50 |
28.6 |
1.950,5 |
1.01 |
0,87 |
429,0 |
| 3 x 70 |
32.7 |
2.629,9 |
0,71 |
0,61 |
490.5 |
| 3 x 95 |
37.1 |
3.588,8 |
0,52 |
0,454 |
556.5 |
| 3 x 120 |
40.9 |
4.379,3 |
0,43 |
0,371 |
613.5 |
2. Spezifikationsauswahl
Bestimmen Sie die maximale Betriebstemperatur des Kabels entsprechend der Kabelverlegungsumgebung, wählen Sie den entsprechenden Kabelstrom sinnvoll aus und bestimmen Sie die Kabelspezifikationen.
2.1: Je nach Kabeltemperatur gibt es zwei Arten von flexiblen mineralisolierten Kabeln
Belastbarkeit: bei 70°C
Strombelastbarkeit bei 105 °C
2.2: Die Strombelastbarkeit des ausgewählten Kabels sollte der normalen Betriebstemperatur von 70 0 C bei folgenden Verlegebedingungen entsprechen:
Saubere Linien entlang von Wänden, Halterungen, Dächern und Brücken.
Es wird zusammen mit anderen Kabeltypen in derselben Brücke, demselben Schacht, Kabelgraben und Kabeltunnel verlegt.
Andere Stellen, an denen die Temperatur des Kabelmantels zu hoch ist, können zu Personen- oder Sachschäden führen.
2.3: Verlegen Sie die Kabel in der Brücke, im Kabelgraben und an der Stelle, an der die unbemannte Maschine das Rohr trägt.Die Strombelastbarkeit kann entsprechend der normalen Betriebstemperatur 105 0 C gewählt werden
.2.4: Die Spezifikationen von flexiblen mineralisolierten Kabeln sollten entsprechend der tatsächlichen Länge der Leitung und der Lieferlänge des Kabels angemessen festgelegt werden.
