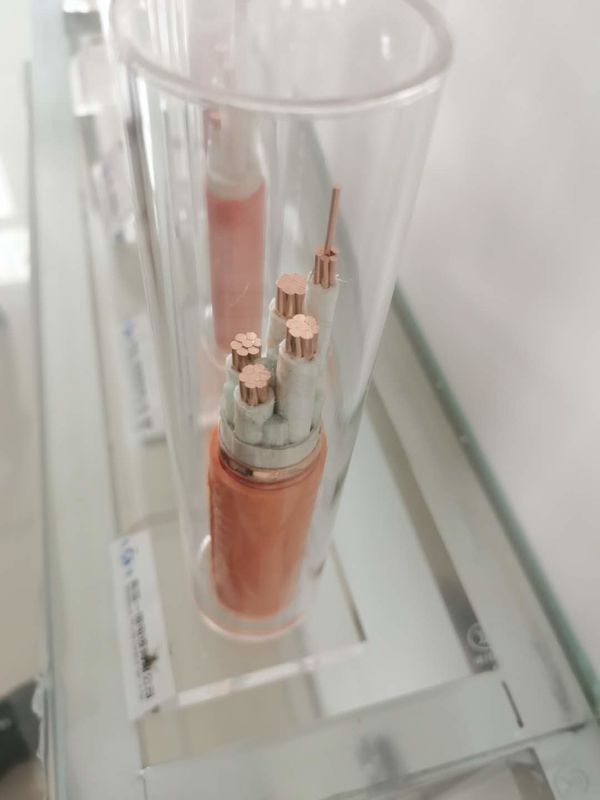

1kV LSZH Mineralisolierter Draht Mehradriges Mi-Heizkabel
Mineralisolierter Draht ist für die Stromübertragung unter einer Spannung von 0,6/1 kV geeignet, mit einer kontinuierlichen Arbeitstemperatur von 250 ℃ und einer Stromversorgung für 3 Stunden bei 950-1000 ℃.
Mineralisolierter DrahtMerkmale
(1) Brandschutz.Das BBTRZ-Kabel verwendet Glimmerband und eine extrudierte Verbundisolierung unter Verwendung feuerfester Materialien
Mörtelisolierung und Brandschutz, das neue Materialprodukt kann den BS 6387-Standard-C-Level-Test unter einer Flamme von 950 ° C für 80 Minuten bestehen, kein elektrischer Ausfall;15 Minuten nach 15 Minuten Eintauchen in Wasser, W650 ℃ Flamme, kein Zusammenbruch, B-Level-Test bei 950 Kein Zusammenbruch innerhalb von 15 Minuten unter Flamme bei ℃.
(2) Flexibel.Der Leiter des BBTRZ-Kabels besteht aus Kupferlitze und die Isolierschicht aus Glimmerband und extrudiertem Verbundmaterial.Als wärmedämmendes und feuerfestes Material wird feuerfester Lehm und als Mantelmaterial halogenfreier, raucharmer Flammschutz verwendet.Das Produkt ist flexibler.
(3) Umweltschutz.Die Branddurchlässigkeit des BBTRZ-Kabels übersteigt 80 % (der Standard liegt bei 60 %), was die Anforderungen an geringen Rauch erfüllt.Da die Materialien der Kabelisolierung und des Mantels anorganische Verbindungen sind, gibt es kein gewöhnliches PVC-Material.Daher werden selbst unter Brandbedingungen weder Säuregase emittiert noch Halogene erzeugt.
(4) Sicherheit.Es kann Energie in die Flamme liefern, Feuerlöschgeräte starten, Brandverluste reduzieren und ist besonders zuverlässig für die Personensicherheit.
(5) Lange Lebensdauer.Anorganische Isoliermaterialien sind hochtemperaturbeständig und nicht leicht zu altern, und ihre Lebensdauer ist um ein Vielfaches höher als bei organisch isolierten Kabeln.
Nominal Kreuz Sektion |
Äußere Durchmesser ca. |
Gewicht Kabel ca. | Spannungsabfall | Mini biegen Radius |
|
Einzelphase | Drei Phasen | ||||
mm2 | mm | kg/km | V/A.km | V/A.km | mm |
3 x 1,5 | 10.7 | 273.3 | 30.8 | 26.7 | 160.5 |
3 x 2,5 | 11.6 | 319.4 | 18.9 | 16.4 | 174,0 |
3 x 4 | 12.5 | 398.3 | 11.8 | 10.2 | 187.5 |
3 x 6 | 13.7 | 479.9 | 7.9 | 6.81 | 205.5 |
3 x 10 | 17.3 | 636.1 | 4.7 | 4.05 | 259.5 |
3 x 16 | 19.5 | 846.8 | 2,94 | 2.55 | 292.5 |
3 x 25 | 22.3 | 1.192,9 | 1,87 | 1.62 | 334,5 |
3 x 35 | 25.2 | 1.518,8 | 1.35 | 1.17 | 378,0 |
3 x 50 | 28.6 | 1.950,5 | 1.01 | 0,87 | 429,0 |
3 x 70 | 32.7 | 2.629,9 | 0,71 | 0,61 | 490.5 |
3 x 95 | 37.1 | 3.588,8 | 0,52 | 0,454 | 556.5 |
3 x 120 | 40.9 | 4.379,3 | 0,43 | 0,371 | 613.5 |
Anwendungen
(1) Brandbekämpfungssystem verschiedener Gebäude.
(2) Hochhäuser, Bürogebäude, Hotels, große Einkaufszentren, Ausstellungszentren, Museen, Bibliotheken, Krankenhäuser, Stadien, Flughäfen usw.
(3) Hochtemperaturbereich, wie Stahl-, Schmelz-, Glas- und andere Werkstätten.
(4) Entflammbare und explosive Felder, wie Erdöl-, Chemie-, Pharma-, Kernenergie- und Militärunternehmen.
(5) Nationale Verteidigungsprojekte wie Schiffe, Luft- und Raumfahrt, Satellitenstarts, Kontrollzentren usw.
