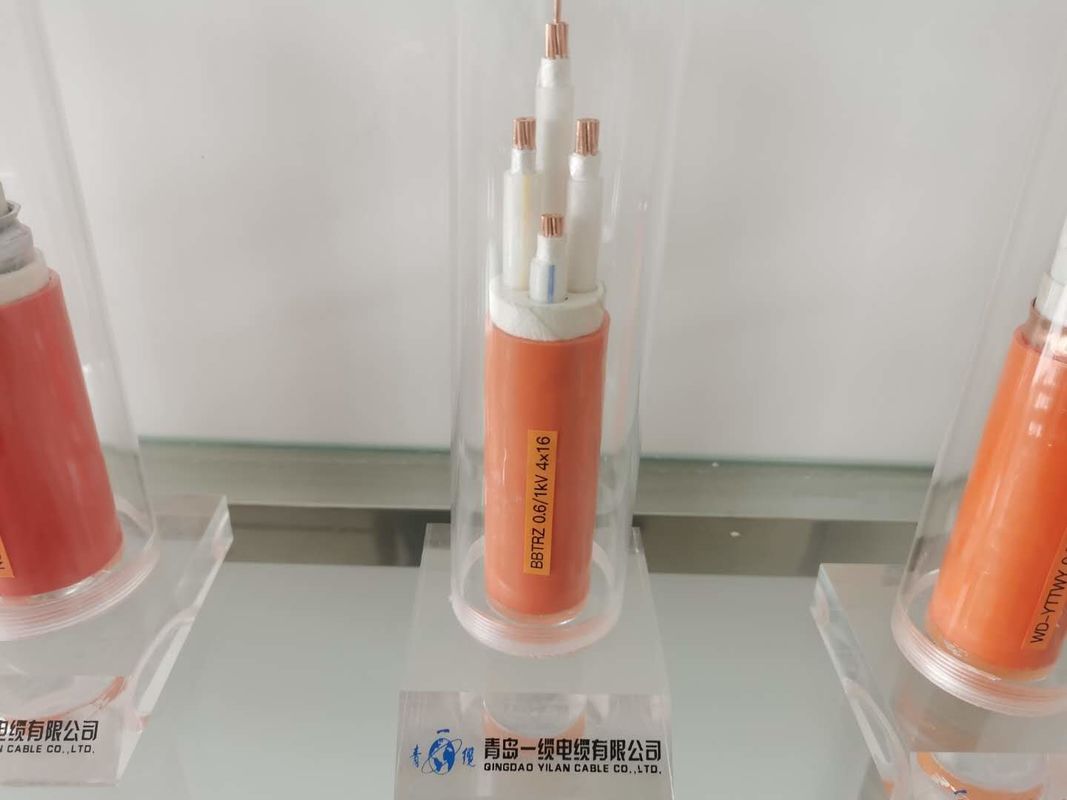

Kupferkernaluminium umhüllte flexibles Mineralisolierkabel
1. Leiter: Er wird von den Kupferlitzen mit gutem gemacht, Leistung verbiegend.
2. Isolierung: Verwenden Sie die beständige hohe Temperatur, nicht brennbare anorganische Isoliermaterialien.
3. Metalloberteil: gemacht von der Aluminiumlegierung.
4. Äußere Hülle: Verwenden Sie umweltfreundliches, Altern-beständiges, Wetter-beständiges, Niedrigrauch und Halogen-freie Hüllenmaterialien.
5. Passend für das Innen- und Legen im Freien, fähig, externen mechanischen Kräften zu widerstehen.
Methode des Wählens
1. In den folgenden Fällen sollten flexible Mineralisolierkabel mit Plastikhüllen benutzt werden:
Das Kabel wird in eine Umwelt gelegt, die die kupferne Hülle korrodiert.
Die Kabel werden direkt begraben oder gelegt durch Rohre.
Die Kabel werden in nicht technische Räume von Gebäuden gelegt und ästhetische Anforderungen haben. Wo es eine Feuerschutzmaßnahme gibt, sollte eine Halogen-freie und Niedrigrauchplastikeinschließung verwendet werden.
Nominal
Kreuz
Abschnitt |
Äußer
Durchmesser
ca. |
Gewicht Kabel ca. |
Spannungsabfall |
Mini
Verbiegen
Radius |
| Einphasiges |
Dreiphasig |
| mm2 |
Millimeter |
kg/km |
V/A.km |
V/A.km |
Millimeter |
| 3 x 1,5 |
10,7 |
273,3 |
30,8 |
26,7 |
160,5 |
| 3 x 2,5 |
11,6 |
319,4 |
18,9 |
16,4 |
174,0 |
| 3 x 4 |
12,5 |
398,3 |
11,8 |
10,2 |
187,5 |
| 3 x 6 |
13,7 |
479,9 |
7,9 |
6,81 |
205,5 |
| 3 x 10 |
17,3 |
636,1 |
4,7 |
4,05 |
259,5 |
| 3 x 16 |
19,5 |
846,8 |
2,94 |
2,55 |
292,5 |
| 3 X.25 |
22,3 |
1.192,9 |
1,87 |
1,62 |
334,5 |
| 3 x 35 |
25,2 |
1.518,8 |
1,35 |
1,17 |
378,0 |
| 3 x 50 |
28,6 |
1.950,5 |
1,01 |
0,87 |
429,0 |
| 3 x 70 |
32,7 |
2.629,9 |
0,71 |
0,61 |
490,5 |
| 3 x 95 |
37,1 |
3.588,8 |
0,52 |
0,454 |
556,5 |
| 3 x 120 |
40,9 |
4.379,3 |
0,43 |
0,371 |
613,5 |
2. Spezifikationsauswahl
Bestimmen Sie die Normalbetriebshöchsttemperatur des Kabels entsprechend dem Kabel, das Umwelt legt, wählen Sie angemessen den entsprechenden Kabelstrom, vor und bestimmen Sie die Kabelspezifikationen.
2,1: Es gibt zwei Arten flexible Mineralisolierkabel entsprechend der Kabeltemperatur
Tragfähigkeit: an 70°C
Ampacity an 105°C
2,2: Die Strombelastbarkeit des vorgewählten Kabels sollte mit der normalen Betriebstemperatur von 70 0 C übereinstimmen unter den folgenden legenden Bedingungen:
Klare Linien entlang Wänden, Klammern, Dächern und Brücken.
Es wird zusammen mit anderen Arten Kabel in der gleichen Brücke, in Welle, in Kabelgraben und in Kabeltunnel verlegt.
Andere Plätze, in denen die Temperatur des Schutzrohrs zu hoch ist, verursachen möglicherweise Personenschaden oder Ausrüstungsschaden.
2,3: Legen Sie die Kabel in die Brücke, in Kabelgraben und in den Platz, in dem die unbemannte Maschine das Rohr trägt. Die Strombelastbarkeit kann entsprechend der normalen Betriebstemperatur 105 vorgewählt werden 0 C
. 2,4: Die Spezifikationen von flexiblen Mineralisolierkabeln sollten entsprechend der tatsächlichen Streckenlänge und der Länge der Lieferung des Kabels angemessen bestimmt werden.
3. Entwurfspunkte
3,1 kann die kupferne Hülle als Erdung, so PET-Draht benutzt werden wird normalerweise gebraucht nicht.
3,2 kann das Ersetzen von Busrohren durch flexible Mineralisolierkabel mit großen Querschnitten Investition, auszuführen verringern und Linie Sicherheit verbessern.
