Schwermetall umhüllte Mineralisolierkabel

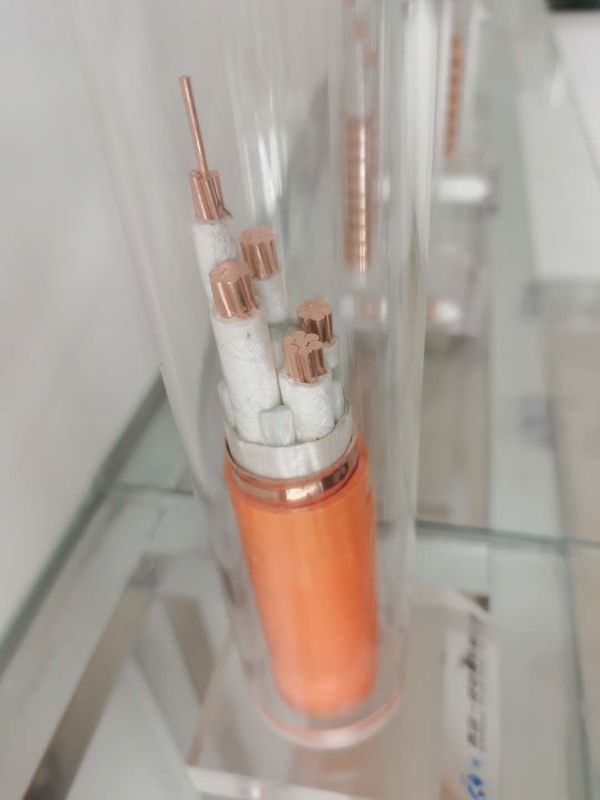

Struktur des flexiblen feuerfesten Kabels
1. Kabelader: sie besteht Kupferlitzen, mit vorteilhaftem flexural Eigentum
2. Dämmschicht: sie nimmt beständige anorganische HochtemperaturIsoliermaterialien an
3. Kupferne Hülle: kupferne Materialien, durch die spezielle maschinelle Bearbeitung, mit vorteilhaftem flexural Eigentum. verwendet als PET-Draht.
4. Äußere Hülle: sie wird vom Plastik von Niedrigrauchnichtgiftigkeit, mit vorteilhaftem Korrosionsschutz gemacht.
Nominal Kreuz Abschnitt |
Äußer Durchmesser ca. |
Gewicht Kabel ca. | Spannungsabfall | Mini Verbiegen Radius |
|
Einphasiges | Dreiphasig | ||||
mm2 | Millimeter | kg/km | V/A.km | V/A.km | Millimeter |
3 x 1,5 | 10,7 | 273,3 | 30,8 | 26,7 | 160,5 |
3 x 2,5 | 11,6 | 319,4 | 18,9 | 16,4 | 174,0 |
3 x 4 | 12,5 | 398,3 | 11,8 | 10,2 | 187,5 |
3 x 6 | 13,7 | 479,9 | 7,9 | 6,81 | 205,5 |
3 x 10 | 17,3 | 636,1 | 4,7 | 4,05 | 259,5 |
3 x 16 | 19,5 | 846,8 | 2,94 | 2,55 | 292,5 |
3 X.25 | 22,3 | 1.192,9 | 1,87 | 1,62 | 334,5 |
3 x 35 | 25,2 | 1.518,8 | 1,35 | 1,17 | 378,0 |
3 x 50 | 28,6 | 1.950,5 | 1,01 | 0,87 | 429,0 |
3 x 70 | 32,7 | 2.629,9 | 0,71 | 0,61 | 490,5 |
3 x 95 | 37,1 | 3.588,8 | 0,52 | 0,454 | 556,5 |
3 x 120 | 40,9 | 4.379,3 | 0,43 | 0,371 | 613,5 |
Modell des flexiblen feuerfesten Kabels
YTTW
Y: Reihe Symbol
T: Fassbinderleiter
T: Kupferne Hülle
W: Anorganische Isolierung
Entsprechend nationalen Standards, feuerbeständigem Draht und Kabel: charakteristischer Test der Feuerprüfmethode, entsprechend GB12666. 6 Klasse A, Brand im Feuer mit Flammentemperatur 950℃ wenden Spannung von 750V zwischen Phase und Phase an und zwischen Phase und äußerer Hülle sollte es in der Lage sein, für 90min ohne Zusammenbruch zu widerstehen.
Klasse B, Brötchen im Feuer mit Flammentemperatur 750-800 ° C, wenden Spannung von 750V zwischen Phase und Phase an und zwischen Phase und Hülle sollte es in der Lage sein, für Minute 90 ohne Zusammenbruch zu widerstehen.
2. Entsprechend dem BS6378 wird flexibles feuerfestes Kabel den folgenden Anforderungen gerecht:
Klassifizieren Sie ein 650 ℃ 3h
Klasse B 750 ℃ 3h
Klasse C 950 ℃ 3h
Klasse S 950 ℃ 20min
1. Ausgezeichnetes feuerfestes Eigentum, die feuerfeste Bewertung stellt nicht nur das nationale Standard-GB1266.6 zufrieden: Kategorie A 950 ℃ 90 Minute, Hütte treffen auch die BRITISCHEN Standard-BS 187-1994 zusammen: Klasse ein 650℃ 3h: Klasse B 750℃ 3h; Klasse C 950 ℃ 3h unterdessen, ist es auch in der Lage, dem Wassersprühen oder mechanischen Streik zu widerstehen;
2. Lange ununterbrochene Länge: die Länge kann die Längennachfrage nach Stromversorgung trotz des einkernigen oder mehradrigen Kabels zufriedenstellen, und ununterbrochene Länge jedes Kabels kann sein solange M. 1000.
3. Große Querschnittsfläche, Schnittbereich von Reichweiten 630mm2 des einkernigen Kabels und der des mehradrigen Kabels erreicht 70 mm2.
4. Eigentum der Flexibilität, das Kabel kann auf das Kabel reeI mit dem Biegungsradius 6-10D gedreht sein, (D ist der Außendurchmesser des Kabels):
5. Rauchfreie Nichtgiftigkeit, beim Brennen, nimmt es anorganische Materialien (nicht entzündbare Materialien) für Isolierung an, die sein Brennen kein schädliches Gas oder zweitens produzieren würde
Verschmutzung ist es ein Umweltschutzprodukt;
6. Hohe Überlastbarkeit, das Kabel nicht nur ist in der Strombelastbarkeit hoch, aber hat auch große Überlastbarkeit. Entsprechend den verdrahtenden Anforderungen ist die Brandungsastemperatur des Kabels ℃ normalerweise 70, wenn sie nicht berührt wird oder nicht mit brennbaren Baumaterialien in Verbindung tritt, welche die Temperatur des Schutzrohrs zu, ℃ 105 zu erhöhen sein kann. Wenn sie auf Überlastung zufällig stößt, kann langfristige Betriebstemperatur des feuerfesten Kabels ℃ 250 erreichen;
7. Eigentum des Korrosionsbeweises, organisches isoliert machen erfordert Kunststoffrohr oder Rohr oder Eisenrohr manchmal feuerfest, ist das Kunststoffrohr verantwortlich zu verschlechtern und Rohr zu bügeln ist passend zu verrosten oder abzufressen, aber das feuerfeste Kabel hat kupferne Hülle und das Rohr ist unnötig, außerdem hat kupferne Hülle vorteilhafte Korrosionsbeständigkeit.
8. Geben Sie von der elektromagnetischen Störung frei, als, verdrahtend in der gleichen vertikalen Welle mit Informationsleitung und Steuerdraht wegen der Abschirmung der kupfernen Hülle, das feuerfeste Kabel nicht die einzelnen und Steuerdrähte oder -kabel behindern würde;
9. Tinguishing-Apparat normalerweise in der Flamme, verringert es den Brandschaden und normalerweise löscht Apparat in der Flamme, es aus, verringert Brandschaden. Außerdem ist es zur Personalsicherheit, da seine kupferne Hülle eine Art guter Leiter ist, der beste mit Erde bedeckte PET-Draht ist und das ganze Kabel bedeckt, das Leben von bis 100 Jahren zuverlässig;
10. Lange Nutzungsdauer, Hochtemperaturwiderstand und Verminderungswiderstand des anorganischen Isoliermaterials ist seine Nutzungsdauer viele Male von der von organischen Isolierkabeln, unter normalen Arbeitsbedingungen, seine Nutzungsdauer kann sein solange das von Gebäuden;
11. Transport und das Verpacken von flexiblen feuerfesten Kabeln einschließlich Installation fittinos ist fast die selben wie der von allgemeinen Kabeln einfach;
12. Die vorteilhafte wirtschaftliche Leistungsfähigkeit, wegen der modernen Herstellungsverfahren und der Gesamtkosten der einfachen Installation des flexiblen feuerfesten Kabels ist viel iower als die des Mineralisolierkabels unter den gleichen Bedingungen.
Elektrische Eigenschaften des flexiblen feuerfesten Kabels
