Flexibles Mineralisolierkabel der niedrigen Reihe des Rauches BTTZ

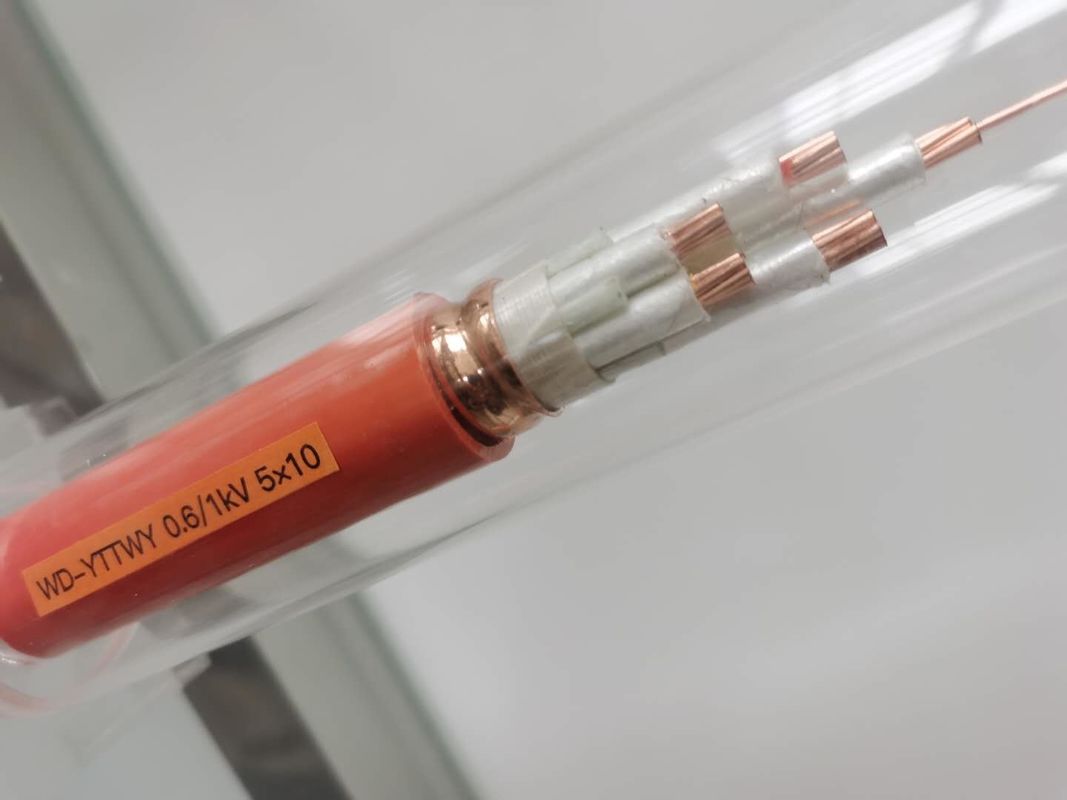

Struktur des flexiblen feuerfesten Kabels
1. Kabelader: sie besteht Kupferlitzen, mit vorteilhaftem flexural Eigentum
2. Dämmschicht: sie nimmt beständige anorganische HochtemperaturIsoliermaterialien an
3. kupferne Hülle: kupferne Materialien, durch die spezielle maschinelle Bearbeitung, mit vorteilhaftem flexural Eigentum. verwendet als PET-Draht.
4. äußere Hülle: sie wird vom Plastik von Niedrigrauchnichtgiftigkeit, mit vorteilhaftem Korrosionsschutz gemacht.
Nominal Kreuz Abschnitt |
Äußer Durchmesser ca. |
Gewicht Kabel ca. | Spannungsabfall | Mini Verbiegen Radius |
|
Einphasiges | Dreiphasig | ||||
mm2 | Millimeter | kg/km | V/A.km | V/A.km | Millimeter |
3 x 1,5 | 10,7 | 273,3 | 30,8 | 26,7 | 160,5 |
3 x 2,5 | 11,6 | 319,4 | 18,9 | 16,4 | 174,0 |
3 x 4 | 12,5 | 398,3 | 11,8 | 10,2 | 187,5 |
3 x 6 | 13,7 | 479,9 | 7,9 | 6,81 | 205,5 |
3 x 10 | 17,3 | 636,1 | 4,7 | 4,05 | 259,5 |
3 x 16 | 19,5 | 846,8 | 2,94 | 2,55 | 292,5 |
3 X.25 | 22,3 | 1.192,9 | 1,87 | 1,62 | 334,5 |
3 x 35 | 25,2 | 1.518,8 | 1,35 | 1,17 | 378,0 |
3 x 50 | 28,6 | 1.950,5 | 1,01 | 0,87 | 429,0 |
3 x 70 | 32,7 | 2.629,9 | 0,71 | 0,61 | 490,5 |
3 x 95 | 37,1 | 3.588,8 | 0,52 | 0,454 | 556,5 |
3 x 120 | 40,9 | 4.379,3 | 0,43 | 0,371 | 613,5 |
3 x 150 | 45,5 | 5.284,9 | 0,36 | 0,313 | 682,5 |
Entsprechend nationalen Standards, feuerbeständigem Draht und Kabel: charakteristischer Test der Feuerprüfmethode, entsprechend GB12666. 6 Klasse A, Brand im Feuer mit Flammentemperatur 950℃ wenden Spannung von 750V zwischen Phase und Phase an und zwischen Phase und äußerer Hülle sollte es in der Lage sein, für 90min ohne Zusammenbruch zu widerstehen.
Klasse B, Brötchen im Feuer mit Flammentemperatur 750-800 ° C, wenden Spannung von 750V zwischen Phase und Phase an und zwischen Phase und Hülle sollte es in der Lage sein, für Minute 90 ohne Zusammenbruch zu widerstehen.
Entsprechend dem BS6378 wird flexibles feuerfestes Kabel den folgenden Anforderungen gerecht:
Klassifizieren Sie ein 650 ℃ 3h
Klasse B 750 ℃ 3h
Klasse C 950 ℃ 3h
Klasse S 950 ℃ 20min
Nennspannung: 0.6/1kV
Bewertete Arbeitsspannung: helle Last 500V, schwere Last 750V;
Nennstrom: einkerniges 25-1800 A; mehradriges 16-500A
Isolationswiderstand: Isolierung resistance≥ 1000MΩ pro Kilometer. Kabellänge weniger als 100m, dann das Isolationswiderstand ≥ 10000 MΩ
Netzfrequenzwiderstandsspannung: wenden Sie Spannung von 2000V an und 2500 V zwischen Phase und kupferner Hülle von Kabeln von 500V und 750V beziehungsweise, sollten sie in der Lage sein, für Minute 15 zu widerstehen, ohne aufgegliedert zu werden.
