| MOQ: | 200m |
| Standard Packaging: | 100m/roll oder besonders angefertigt |
| Delivery Period: | gemäß der Anforderung |
| Supply Capacity: | 10KM pro Woche |

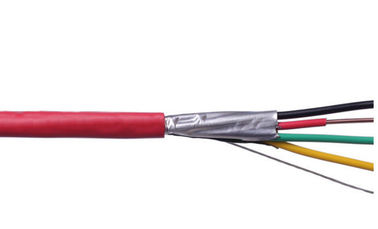

feuerbeständiges Kabel PVCs 4×4mm2
Einsatzbereich
Diese Kabel werden für Stromversorgung in den Schwachstrominstallationssystemen benutzt und sind für Installation in den Innen- und, Kabelrohren im Freien, im Untergrund, in der Energie und in den Umsteigestationen, in der lokalen Energieverteilung und in den Industrieanlagen ohne mechanischen Schaden passend.
Bau
1. Leiter
Der Leiter ist Klasse 1, oder Klasse 2 von gewöhnlichem oder Metall beschichtete getempertes Kupfer oder einfaches Aluminium oder Aluminiumlegierung oder Klasse 5 des gewöhnlichem oder Metallüberzogenen Kupfers in Übereinstimmung mit Iec 60228
2. Isolierung
Das Material und die Stärke von XLPE sollten die Bedingungen von Iec 60502 oder von BS 5467 erfüllen und können an 90°C. ununterbrochen arbeiten.
3. Versammlung/Schutzhaube
Die Schutzhaube kann zusammengedrückt werden oder gerieben werden. Für Kabel mit runden Kernen, außer Kabeln mit mehr als fünf Kernen, wird der Gebrauch von Überschneidung von inneren Bedeckungen nur erlaubt, wenn der Abstand zwischen den Kernen im Wesentlichen gefüllt worden ist. Bevor man die verdrängte Schutzhaubeschicht anwendet, wird er einen passenden Kleber benutzen gelassen. Das Material sollte mit dem Isoliermaterial kompatibel sein, und das Material, das für die innere Bedeckung und die füllende Schicht benutzt wird, sollte mit dem Isoliermaterial passend für die Betriebstemperatur des Kabels und kompatibel sein; für Halogen-freie Kabel sollten die innere Bedeckung und die füllende Schicht Halogen-freie Mittel auch sein.
4. Rüstung
Entsprechend Aluminium-/galvanisiertem Stahl-/Stahldraht Iecs 60502-1, ist auf der Schutzhaube spiralförmig, und doppeltes Aluminium-/Stahlband und kupferner/konservierter Kupferdraht können entsprechend Anforderungen auch hergestellt werden.
| No.cores x | Isolierung | Nominal | Äußeres Ø | Gewicht | Gegenwärtige Bewertungen in Luft 30℃ | Gegenwärtige Bewertungen begruben℃ 20 | maximaler DC-Widerstand bei℃ 20 |
| Quersek. | Stärke | Hülle | ca. | ca. | |||
| Stärke | |||||||
| Millimeter ² | Millimeter | Millimeter | Millimeter | Kilogramm/Kilometer | Ω/km | ||
| 4×4 | 1 | 1,8 | 14,9 | 339 | 30 | 38 | 4,61 |
| 4×6 | 1 | 1,8 | 16,1 | 436 | 38 | 48 | 3,08 |
| 4×10 | 1 | 1,8 | 19,3 | 669 | 53 | 66 | 1,83 |
| 4×16 | 1 | 1,8 | 21,8 | 953 | 70 | 86 | 1,15 |
| 4×25 | 1,2 | 1,8 | 26 | 1374 | 94 | 112 | 0,73 |
| 4×35 | 1,2 | 1,8 | 28,7 | 1810 | 116 | 135 | 0,52 |
| 4×50 | 1,4 | 1,9 | 29,5 | 2312 | 139 | 161 | 0,39 |
| 4×70 | 1,4 | 2,1 | 33 | 3105 | 177 | 202 | 0,27 |
| 4×95 | 1,6 | 2,2 | 38,1 | 4179 | 217 | 240 | 0,19 |
| 4×120 | 1,6 | 2,4 | 41,1 | 5185 | 254 | 274 | 0,15 |
| 4×150 | 1,8 | 2,5 | 45,8 | 6414 | 294 | 309 | 0,12 |
| 4×185 | 2 | 2,7 | 50,5 | 7901 | 337 | 346 | 0,1 |
| 4×240 | 2,2 | 2,9 | 55,7 | 10249 | 401 | 403 | 0,08 |
| 4×300 | 2,4 | 3,1 | 63,4 | 13365 | 470 | 459 | 0,06 |
Es gibt 3 Feuerschutzgrade, zum von zu wählen
Grad A ist der höchste flammhemmende Grad. Das heißt, sind das Isoliermaterial, das im Kabel benutzt werden, das füllende Seil, das befestigende Band (der inneren Auflage)/die Schicht und das Hüllenmaterial alle flammhemmende Materialien.
Außer Isoliermaterialien sind alle weiteren Materialien von Klasse B flammhemmende Materialien.
C-Grad nur das Hüllenmaterial ist flammhemmend
NH-Kabel (feuerbeständiges Kabel) ist ein Kabel, das mit einer Schicht des Glimmerbands konstruiert wird. Selbst wenn die Plastikhaut gebrannt wird, verursacht die refraktäre Schicht keinen Kurzschluss. Beim Verdrahten, schneiden Sie die refraktäre Schicht des Fadens ab.
LSZH-, LSOH-, LS0H-, LSFH- oder OHLS-Kabel (Niedrigrauchnullhalogenkabel) werden isoliert, oder äußere umhüllte Kabel gemacht von den Halogen-freien Materialien des Niedrigrauches, die helfen, die toxische Substanz und Schadgase zu verringern, die während des Verbrennungsprozesses erzeugt werden.
Anti-Termitenkabel sind die Kabel, die indem sie mischen Isoliermaterialien oder äußere Hüllen mit bestimmten Materialien, um zu verhindern, Termiten dass die Kabel gemacht werden, beißen.
|
|
