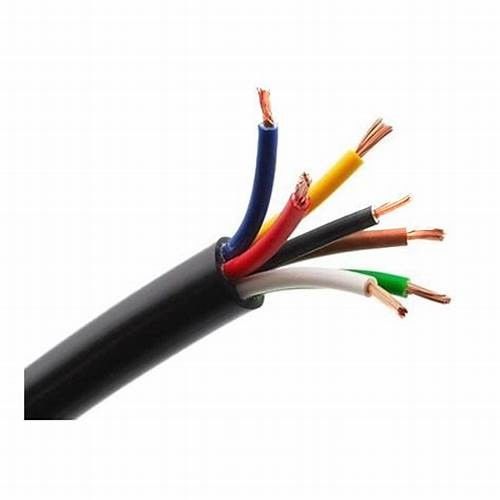

Multicores verkupfern Leiter PVC-Isolierungs-PVC umhülltes Seilzug-Stahlband-gepanzertes Kabel 450/750V
Anwendung
Für Systemverbindungsdraht der Steuerung, des Signals, des Schutzes oder des Messens mit Nennspannung bis einschliesslich 450/750KV.
Standard
Iec-Standard: IEC 60227, IEC60228
China-Standard: GB9330
Andere Standards wie BS, LÄRM und ICEA auf Anfrage
Zertifikat
CER, RoHS, CCC, KEMA und mehr andere auf Wunsch
Beschreibung
Leiter: Fester oder angeschwemmter kupferner Leiter
Insualtion: XLPE oder PVC
Innere Hülle: PVC
Rüstung: Stahlband
Hülle: Flammhemmendes PVC, PET oder LSOH
Betriebsmerkmale
Nennspannungen U0/U: 450/750V
Zulässige max. ununterbrochene Betriebstemperatur des Leiters:
PVC isoliert: 70°C
Nach Kurzschluss (Zeit 5s Max. Duration) das Maximum.
Temperatur des Leiters nicht höher als:
PVC isoliert: 160°C;
Umgebende Temperatur der Installation nicht kleiner als 0°C.
| Querschnitts Bereich mm2 |
Stärke von Isolierung Millimeter |
Stärke von Stahlband Millimeter |
Stärke von Hülle Millimeter |
Gesamtdurchmesser Millimeter |
Minimaler Widerstand von Isolierung an 70℃ MΩ/km |
Max.D.C-Widerstand von an 20℃ MΩ/km |
Ungefähres Gewicht (kg/km) |
|
| Minute | maximal | |||||||
| 4x2.5 | 0,8 | 2x0.2 (0,3) | 1,5 | 13,4 | 16,1 | 0,001 | 7,41 | 450 |
| 4x4 | 0,8 | 2x0.2 (0,3) | 1,5 | 14,4 | 17,4 | 0,0085 | 4,61 | 505 |
| 4x6 | 0,8 | 2x0.2 (0,3) | 1,5 | 15,6 | 18,8 | 0,007 | 3,08 | 619 |
| 4x10 | 1 | 2x0.2 (0,3) | 1,7 | 19,4 | 23,5 | 0,0065 | 1,83 | 947 |
| 5x2.5 | 0,8 | 2x0.2 (0,3) | 1,5 | 14,3 | 17,2 | 0,001 | 7,41 | 506 |
| 5x4 | 0,8 | 2x0.2 (0,3) | 1,5 | 15,4 | 18,6 | 0,0085 | 4,61 | 586 |
| 5x6 | 0,8 | 2x0.2 (0,3) | 1,7 | 16,7 | 20,2 | 0,007 | 3,08 | 737 |
| 5x10 | 1 | 2x0.2 (0,3) | 1,7 | 21 | 25,4 | 0,0065 | 1,83 | 1125 |
| 7x0.75 | 0,6 | 2x0.2 (0,3) | 1,5 | 11,8 | 14,2 | 0,012 | 24,5 | 317 |
| 7x1.0 | 0,6 | 2x0.2 (0,3) | 1,5 | 12,2 | 14,7 | 0,011 | 18,1 | 425 |
| 7x2.5 | 0,7 | 2x0.2 (0,3) | 1,5 | 13,5 | 16,3 | 0,01 | 7,41 | 554 |
| 7x4 | 0,8 | 2x0.2 (0,3) | 1,5 | 15,2 | 18,4 | 0,0085 | 4,61 | 701 |
| 7x6 | 0,8 | 2x0.2 (0,3) | 1,7 | 18 | 21,7 | 0,007 | 3,08 | 900 |
| 7x10 | 1 | 2x0.2 (0,3) | 1,7 | 22,7 | 27,4 | 0,0065 | 1,83 | 1397 |
| 10x0.75 | 0,6 | 2x0.2 (0,3) | 1,5 | 13,8 | 16,7 | 0,012 | 24,5 | 449 |
| 10x1 | 0,6 | 2x0.2 (0,3) | 1,5 | 14,4 | 17,4 | 0,011 | 18,1 | 558 |
| 10x1.5 | 0,7 | 2x0.2 (0,3) | 1,5 | 16,1 | 19,5 | 0,011 | 12,1 | 753 |
| 10x2.5 | 0,8 | 2x0.2 (0,3) | 1,7 | 18,8 | 22,7 | 0,01 | 7,41 | 956 |
| 10x4 | 0,8 | 2x0.2 (0,3) | 1,7 | 20,5 | 24,8 | 0,0085 | 4,61 | 1203 |
| 10x6 | 0,8 | 2x0.2 (0,3) | 1,7 | 22,5 | 27,1 | 0,007 | 3,08 | 1534 |
Wir sind eine Fertigung diesbezüglich jahrelang archiviert, können wir unseren Kunden Kabel mit guter Qualität und Preis anbieten.
Wir begrüßen herzlichst Kunden im In- und Ausland, um mit uns zu verhandeln und zusammenzuarbeiten!!!
Unsere Produkte werden auf der ganzen Welt verkauft. Sie können sich auf den gesamten Prozess unserer Produkte verlassen.
