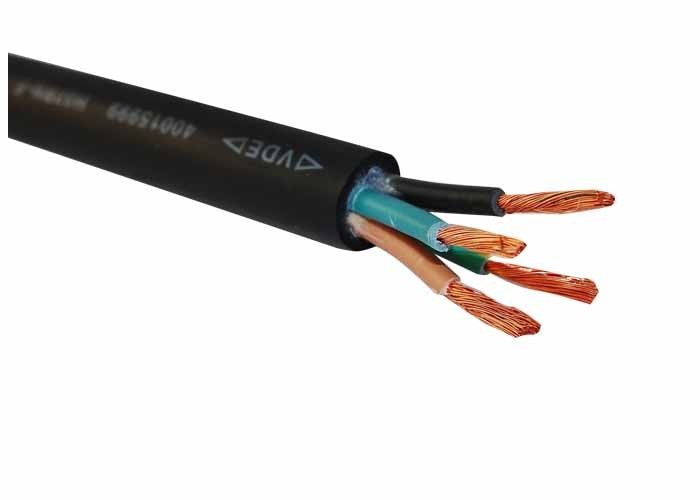

Flexibles, kupferchloriertes Polyethylen-isoliertes EPR-Gummimantelkabel
Konstruktion:
Leiter: Flexibler Kupfer- oder verzinnter Kupferleiter der Klasse 5
Isolierung: CPE-Gummimantel
Mantel: EPR-Gummimantel
Anwendung :
Für tragbare Maschinen kann es auch unter widrigen Bedingungen, wie z. B. in öliger, saurer oder alkalischer Umgebung, entweder als festes oder mobiles Kabel installiert werden
Isolationsfarbe:
Single-Core: Schwarz,
2-adrig: Braun und Schwarz,
3-adrig: Braun, Blau und Grün/Gelb
4-adrig: Braun, Blau, Schwarz und Grün/Gelb
5-adrig: Braun, Blau, Schwarz, Grau und Grün/Gelb
Mantelfarbe:
Schwarz
Gummiummantelter flexibler Kabeldraht:
Arbeitstemperatur
Die Nennspannung des Modells H07RN-F beträgt U0/U 450/750 V
Die Nennspannung des Modells H05RN-F beträgt U0/U 300/500 V
Die Nennspannung des Modells H05RR-F beträgt U0/U 300/500 V
Über längere Zeit darf die Betriebstemperatur des Drahtkerns nicht höher als 60 °C sein
Arbeitsbedingungen für Gummikupferdraht
1. Nennspannung: 300/500 (Typ h05rn-f), 450/750 V (Typ h07rn-f)
2. Die Langzeitarbeitstemperatur des Leiters sollte nicht mehr als 65 °C betragen
3. Kabel vom Typ W sind wetterfest und teilweise fettbeständig und eignen sich für den Einsatz im Freien und bei Gelegenheiten mit fettigem Schmutz.
4. Kabel vom Typ ZR haben feuerhemmende Eigenschaften.
Querschnitt
Fläche mm2 |
Anzahl Kerndurchmesser |
Gesamtdurchmesser |
Max. DC-Widerstand
von bei 20℃
MΩ/km |
Ungefähres Gewicht
(kg/km) |
| min |
max |
Kupfer |
Verzinntes Kupfer |
YZ |
YZW |
| 2x0,75 |
24/0,2 |
5.7 |
7.4 |
26 |
26.7 |
81,7 |
89,6 |
| 2x1 |
32/0,2 |
6.1 |
8 |
19.7 |
20 |
123 |
138 |
| 2x1,5 |
16/0,25 |
7.6 |
9.8 |
13.3 |
13.7 |
185 |
196 |
| 2x2,5 |
28/0,25 |
9 |
11.6 |
7,98 |
8.21 |
234 |
252 |
| 2x4 |
56/0,3 |
10.6 |
13.7 |
4,95 |
5.09 |
255 |
276 |
| 2x6 |
84/0,3 |
11.8 |
15.1 |
3.3 |
3.39 |
356 |
371 |
| 3x0,75 |
24/0,2 |
6.2 |
8.1 |
26 |
26.7 |
97,4 |
105 |
| 3x1 |
32/0,2 |
6.5 |
8.5 |
19.7 |
20 |
112 |
126 |
| 3x1,5 |
16/0,25 |
8 |
10.4 |
13.3 |
13.7 |
156 |
174 |
| 3x2,5 |
28/0,25 |
9.6 |
12.4 |
7,98 |
8.21 |
204 |
2019 |
| 3x4 |
56/0,3 |
11.3 |
14.5 |
4,95 |
5.09 |
285 |
302 |
| 3x6 |
84/0,3 |
12.6 |
16.1 |
3.3 |
3.39 |
398 |
423 |
| 4x0,75 |
24/0,2 |
6.8 |
8.8 |
26 |
26.7 |
117 |
125 |
| 4x1 |
32/0,2 |
7.1 |
9.3 |
19.7 |
20 |
134 |
148 |
| 4x1,5 |
16/0,25 |
9 |
11.6 |
13.3 |
13.7 |
186 |
206 |
| 4x2,5 |
28/0,25 |
10.7 |
13.8 |
7,98 |
8.21 |
255 |
270 |
| 4x4 |
56/0,3 |
12.7 |
13.8 |
4,95 |
5.09 |
356 |
374 |
| 4x6 |
84/0,3 |
14 |
17.9 |
3.3 |
3.39 |
465 |
482 |
