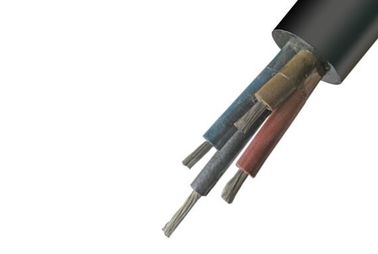

Professioneller kupferner Conducotor-Gummi umhüllte Kabel 16mm2 - Phase 185mm2
Bau:
Leiter: Flexible kupferner Leiter der Klassen-5
Insualtion: Gummihülle
Schirm: Kupferdraht-Gehirn Screent/konservierte Kupferdraht-Schirm
Hülle: Niedriger Rauch-niedriger Halogen-Gummi
Der Vorteil niedriger Rauch-des niedrigen Halogen-Gummis
Wenn ein Feuer auftritt, kann es die giftigen Gase verringern, schützt die Leben der Leute
Kurze Einleitung
1 Nennspannung der Kabel wird in 6 Grade, die 0.3/0.5kV ist, 0.38/.066kV, 1.9/3.3kV, 3.6/6kV, 6/10kV unterteilt.
2 werden langfristige Betriebstemperaturen der Kabelader erlaubt. Für das Kabel von U (M) CPT-0.66/1.14, von U (M) CPJB-0.66/1.14, von U (M) CPJR-0.66/1.14 und von 1.9/3.3kV, 3.6/6kV, 6/10kV, ist die Temperatur 90℃; für das andere ist es 65℃.
Biegungsradius von 3 Minimum: Für das Kabel von U (M) CPJB-0.66/1.14, U (M) CPJR-0.66/1.14, ist es 15mal des Kabeldurchmessers; für die anderen ist es 6mal der Kabeldurchmesser.
4 der Erdungsdraht sollten mit der Erde gut angeschlossen werden.
5 das Kabel sollten an dem Sonnenschein für eine lange Zeit herausstellen verhindert werden.
Eingeführter Standard
1 für das Nichtverbreitungsverbrennungskabel, Werkzeug GB12972
2 für das flammhemmende Kabel, Werkzeug MT818
3 für das spezielle Bergbaukabel (mit größerer Querschnitts- und höherer Spannung), führen Sie den Unternehmensstandard ein.
Art und Name:
Art | Beschreibung | Anwendung |
MC-0.38/0.66 | Gummiflachkabel für Bagger | Als der Stromanschluß benutzt im Bagger |
oder ähnliche Ausrüstung mit Nennspannung 0.38/0.66kV | ||
MCP-0.38/0.66 | Abgeschirmtes, Gummi-umhülltes Flachkabel für Bagger | Als der Stromanschluß benutzt im Bagger |
oder ähnliche Ausrüstung mit Nennspannung 0.38/0.66kV | ||
MCP-0.66/1.14 | Abgeschirmtes, Gummiflachkabel für Bagger | Als der Stromanschluß benutzt im Bagger |
oder ähnliche Ausrüstung mit Nennspannung 0.38/0.66kV | ||
MCPJB-0.66/1.14 | Abgeschirmt, Überwachung und flechtende verstärkte Art, | Als der Stromanschluß benutzt im Bagger |
Gummiflachkabel für Bagger | oder ähnliche Ausrüstung mit Nennspannung 0.66/1.14kV, | |
es kann direkt geschleppt werden | ||
MCPJR-0.66/1.14 | Abgeschirmt, Überwachung und flechtende verstärkte Art, | Als der Stromanschluß benutzt im Bagger |
Gummiflachkabel für Bagger | oder ähnliche Ausrüstung mit Nennspannung 0.66/1.14kV, | |
sie muss in der schützenden Kettenplatte verwendet werden | ||
MCPT-0.66/1.14 | Metallisches abgeschirmtes Gummiflachkabel für Bagger | Als der Stromanschluß benutzt im Bagger |
oder ähnliche Ausrüstung mit Nennspannung 0.66/1.14kV | ||
MCP-1.9/3.3 | Abgeschirmtes Gummiflachkabel für Bagger | Als der Stromanschluß benutzt im Bagger |
oder ähnliche Ausrüstung mit Nennspannung 1.9/3.3kV | ||
MCPT-1.9/3.3 | Metallisches abgeschirmtes Gummiflachkabel für Bagger | Als der Stromanschluß benutzt im Bagger |
oder ähnliche Ausrüstung mit Nennspannung 1.9/3.3kV | ||
MCPTJ-1.9/3.3 | Metallisches abgeschirmt, Art überwachend, Gummiflachkabel für | Als der Stromanschluß benutzt im Bagger |
Bagger | oder ähnliche Ausrüstung mit Nennspannung 1.9/3.3kV | |
MY-0.38/0.66 | Bewegliches Gummiflachkabel für das Bergbau | Als der Stromanschluß benutzt im Bergbau |
Maschine mit Nennspannung 1.9/3.3kV | ||
MYP-0.38/0.66 | Gummiflachkabel des beweglichen Schildes für das Bergbau | Als der Stromanschluß benutzt im Bergbau |
Maschine mit Nennspannung 0.38/0.66kV | ||
MYP-0.66/1.14 | Gummiflachkabel des beweglichen Schildes für das Bergbau | Als der Stromanschluß benutzt im Bergbau |
Maschine mit Nennspannung 0.66/1.14kV | ||
MYPJ-3.6/6 | Überwachung des Gummiflachkabels des beweglichen Schildes für das Bergbau | Als der Stromanschluß benutzt im Bergbaut |
ransformer und ähnliche Ausrüstung mit bewertetem voltage3.6/6kV | ||
MYPTJ-3.6/6 | Metallische abgeschirmte Überwachungsart Bewegliches | Als der Stromanschluß benutzt im Bergbau |
Gummiflachkabel | Transformator und ähnliche Ausrüstung mit bewertetem voltage3.6/6kV | |
MYP-3.6/6 | Gummiflachkabel des beweglichen Schildes für das Bergbau | Bergwerksausrüstung mit Nennspannung 3.6/6kV |
die min. Umwelttemperatur is-20℃ | ||
MYPT-3.6/6 | Bewegliches Gummiflachkabel des metallischen Schildes für das Bergbau | Bergwerksausrüstung mit Nennspannung 3.6/6kV |
die min. Umwelttemperatur is-20℃ | ||
MYPD-3.6/6 | Gummiflachkabel des beweglichen Schildes für das Bergbau | Bergwerksausrüstung mit Nennspannung 3.6/6kV |
die min. Umwelttemperatur is-40℃ | ||
MYPTD-3.6/6 | Bewegliches Gummiflachkabel des metallischen Schildes für das Bergbau | Bergwerksausrüstung mit Nennspannung 3.6/6kV |
die min. Umwelttemperatur is-40℃ | ||
MZ-0.3/0.5 | Bohrerkabel für das Bergbau | Als der Stromanschluß des Bohrers mit bewertetem |
Spannung 0.3/0.5kV | ||
MZP-0.3/0.5 | Bohrer abgeschirmtes Kabel für das Bergbau | Als der Stromanschluß des Bohrers mit bewertetem |
Spannung 0.3/0.5kV | ||
MYQ-0.3/0.5 | Bewegliches leicht-artiges Gummiflachkabel für das Bergbau | Im Bergwerk, als der Stromanschluß beleuchten |
von der Verriegelung und von den Steuersignalen | ||
verwendet in der Transportmaschine und -ausrüstung |
CorexSize | Isolierungs-Stärke | Gesamtdurchmesser (Millimeter) MCDP-0.66/1.44 |
||||
Phase | Erdung | Steuerung | Phase | Stärke | Minute | Maximal |
3x25 | 1x6 | 3x4 | 2 | 6 | 41 | 47 |
3x35 | 1x6 | 3x4 | 2 | 6 | 44 | 51 |
3x50 | 1x10 | 3x6 | 2,2 | 7 | 51,5 | 59 |
3x70 | 1x16 | 3x6 | 2,2 | 7 | 56 | 63,5 |
3x95 | 1x25 | 3x10 | 2,4 | 7 | 62 | 70,5 |
3x120 | 1x25 | 3x10 | 2,6 | 7 | 66,5 | 75,5 |
3x150 | 1x35 | 3x10 | 2,6 | 7 | 71,5 | 80,5 |
3x185 | 1x35 | 3x10 | 2,8 | 7 | 77 | 85,5 |
Kern-Art | Nennweite | Minimaler Isolationswiderstand an 20℃ (MΩ.km) | |
Nicht mehr als 0.66/1.14KV | 1.9/3.3KV | ||
Phase Conducor oder Asistant-Leiter |
16 | 350 | 1150 |
25 | 300 | 980 | |
35 | 260 | 850 | |
50 | 230 | 740 | |
70 | 210 | 630 | |
95 | 200 | 550 | |
120 | 200 | 510 | |
150 | 180 | 450 | |
185 | 160 | 400 | |
Steuern Sie Leiter | 4.6.10 | 100 | 100 |
