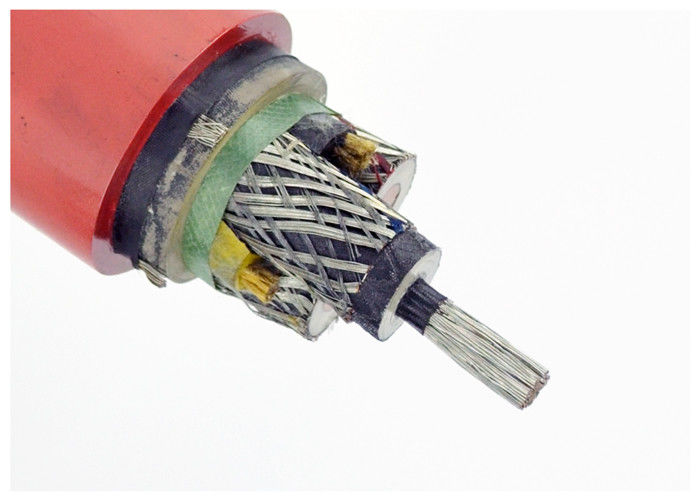

6 / 10 KV Kupfer-Einfassungs-Gummi umhülltes Kabel MYPTJ mit der Überwachung von flexiblen Kernen
Spezifikation für Gummischweißkabel
1. Das Kabel hat hohe Flexibilitätseigenschaften.
2. Die Hülle ist eine natürliche Gummimischung oder eine chloroprence Gummimischung.
3. Die Chloropren-Kautschuk-Hülle ist die Hitze und Öl, die beständig und flammhemmend sind.
4. Die zulässige ununterbrochene Betriebstemperatur 65°C
5. Biegungsradius Miniun: 6mal vom Über aller Außendurchmesser
6. Belichtung der langen Zeit unter dem Sonnenschein unpermitted
Spezifikationen
Art | Nennspannung (KV) | Zahl von Kernen | Nominales Kreuz Schnittbereich (Millimeter) |
||
Hauptlinien | Erdlinien | Steuerleitungen | |||
MEIN MYP |
0.38/0.66 | 3 | 1 | - | 4-185 |
MYP | 0.66/1.14 | 3 | 1 | - | 10-185 |
MYP | 1.9/3.3 | 3 | 1 | - | 16-185 |
MYP | 3.6/6 | 3 | 1 | - | 16-185 |
MYP | 6/10 | 3 | 1 | - | 16-185 |
MYP | 8.7/10 | 3 | 1 | - | 16-185 |
Lux MCP |
0.38/0.66 | 3 | 1 | 3-7 | 16-185 |
MCP | 0.66/1.14 | 3 | 1 | 3 | 35-185 |
MCP | 1.9/3.3 | 3 | 1 | 3 | 35-185 |
MCPT MCPTJ |
0.66/1.14 | 3 | 1 | 3 | 16-185 |
MCPT MCPTJ |
1.9/3.3 | 3 | 1 | 3 | 16-185 |
MYPT MYPTJ |
1.9/3.3 | 3 | 3 | - | 35-185 |
MYPT MYPTJ |
3.6/6 | 3 | 3 | - | 16-185 |
MYPT MYPTJ |
6/10 | 3 | 3 | - | 16-185 |
MYPT MYPTJ |
8.7/10 | 3 | 3 | 3 | 25-185 |
MZ MZP |
0.3/0.5 | 3 | 1 | 1 | 2.5-4 |
MYQ | 0.3/0.5 | 2-12 | - | - | 1.0-6 |
Kern-Art | Nennweite | Minimaler Isolationswiderstand an 20℃ (MΩ.km) | |
Nicht mehr als 0.66/1.14KV | 1.9/3.3KV | ||
Phase Conducor oder Asistant-Leiter |
16 | 350 | 1150 |
25 | 300 | 980 | |
35 | 260 | 850 | |
50 | 230 | 740 | |
70 | 210 | 630 | |
95 | 200 | 550 | |
120 | 200 | 510 | |
150 | 180 | 450 | |
185 | 160 | 400 | |
Steuern Sie Leiter | 4.6.10 | 100 | 100 |
