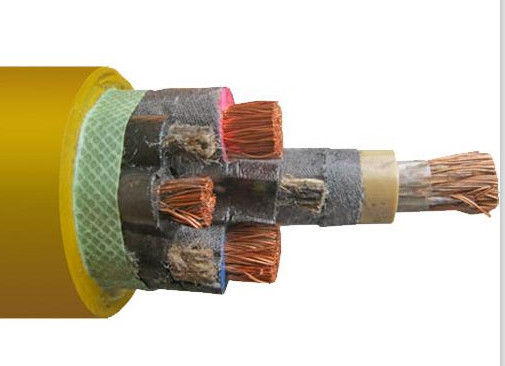

Kupferne Einfassungs-mehradriges Stromkabel 3,6/6 KV mit der Überwachung von flexiblen Kernen
Anwendung für
3.6/ Metall 6kv sortierte die Überwachung des flexiblen kupfernen Gummikabels für Schrämmaschine-/Bergbaugrubenmobileausrüstung aus
Das Kabel wird für den Leiter des Transformators, des elektrischen Apparates und der verschiedenen mobilen Elektrogeräte ebenso mit Wechselstrom-Nennspannung von 3.6-6kv benutzt.
Die Leistung stimmt nicht nur mit dem Standard-GB1169, GB1170, JB1601 und JB1701 überein, aber hat auch die Eigenschaften des Öls beständig. Kaltwiderstand und Feuerfestigkeit
Spezifikationen
Art | Nennspannung (KV) | Zahl von Kernen | Nominales Kreuz Schnittbereich (Millimeter) | ||
Hauptlinien | Erdlinien | Steuerleitungen | |||
MEIN MYP | 0.38/0.66 | 3 | 1 | - | 4-185 |
MYP | 0.66/1.14 | 3 | 1 | - | 10-185 |
MYP | 1.9/3.3 | 3 | 1 | - | 16-185 |
MYP | 3.6/6 | 3 | 1 | - | 16-185 |
MYP | 6/10 | 3 | 1 | - | 16-185 |
MYP | 8.7/10 | 3 | 1 | - | 16-185 |
Lux MCP | 0.38/0.66 | 3 | 1 | 3-7 | 16-185 |
MCP | 0.66/1.14 | 3 | 1 | 3 | 35-185 |
MCP | 1.9/3.3 | 3 | 1 | 3 | 35-185 |
MCPT MCPTJ | 0.66/1.14 | 3 | 1 | 3 | 16-185 |
MCPT MCPTJ | 1.9/3.3 | 3 | 1 | 3 | 16-185 |
MYPT MYPTJ | 1.9/3.3 | 3 | 3 | - | 35-185 |
MYPT MYPTJ | 3.6/6 | 3 | 3 | - | 16-185 |
MYPT MYPTJ | 6/10 | 3 | 3 | - | 16-185 |
MYPT MYPTJ | 8.7/10 | 3 | 3 | 3 | 25-185 |
MZ MZP | 0.3/0.5 | 3 | 1 | 1 | 2.5-4 |
MYQ | 0.3/0.5 | 2-12 | - | - | 1.0-6 |
Spezifikation für Gummischweißkabel
1. Das Kabel hat hohe Flexibilitätseigenschaften.
2. Die Hülle ist eine natürliche Gummimischung oder eine chloroprence Gummimischung.
3. Die Chloropren-Kautschuk-Hülle ist die Hitze und Öl, die beständig und flammhemmend sind.
4. Die zulässige ununterbrochene Betriebstemperatur 65°C
5. Biegungsradius Miniun: 6mal vom Über aller Außendurchmesser
6. Belichtung der langen Zeit unter dem Sonnenschein unpermitted
Kern-Art | Nennweite | Minimaler Isolationswiderstand an 20℃ (MΩ.km) | |
Nicht mehr als 0.66/1.14KV | 1.9/3.3KV | ||
Phase Conducor oder Asistant-Leiter | 16 | 350 | 1150 |
25 | 300 | 980 | |
35 | 260 | 850 | |
50 | 230 | 740 | |
70 | 210 | 630 | |
95 | 200 | 550 | |
120 | 200 | 510 | |
150 | 180 | 450 | |
185 | 160 | 400 | |
Steuern Sie Leiter | 4.6.10 | 100 | 100 |
