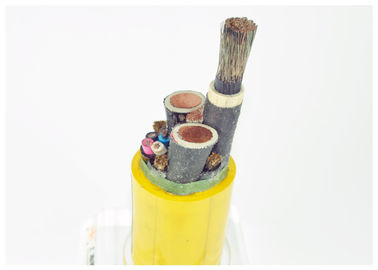

Haushalt/Handelsgummi umhüllten Kabel-hohe Präzision 16mm2 - Phase 185mm2
Bau:
Leiter: Flexible kupferner Leiter der Klassen-5
Insualtion: Gummihülle
Schirm: Kupferdraht oder andere
Hülle: Gummihülle
HÜLLENbergbauenergie China-Lieferanten 0.38/0.66 Gummiflexibles coppe Untertagekabel für Bergbaukabel
Kurze Einleitung
1 Nennspannung der Kabel wird in 6 Grade, die 0.3/0.5kV ist, 0.38/.066kV, 1.9/3.3kV, 3.6/6kV, 6/10kV unterteilt.
2 werden langfristige Betriebstemperaturen der Kabelader erlaubt. Für das Kabel von U (M) CPT-0.66/1.14, von U (M) CPJB-0.66/1.14, von U (M) CPJR-0.66/1.14 und von 1.9/3.3kV, 3.6/6kV, 6/10kV, ist die Temperatur 90℃; für das andere ist es 65℃.
Biegungsradius von 3 Minimum: Für das Kabel von U (M) CPJB-0.66/1.14, U (M) CPJR-0.66/1.14, ist es 15mal des Kabeldurchmessers; für die anderen ist es 6mal der Kabeldurchmesser.
4 der Erdungsdraht sollten mit der Erde gut angeschlossen werden.
Kabel 5The sollte an dem Sonnenschein für eine lange Zeit herausstellen verhindert werden.
Eingeführter Standard
1 für das Nichtverbreitungsverbrennungskabel, Werkzeug GB12972
2 für das flammhemmende Kabel, Werkzeug MT818
3 für das spezielle Bergbaukabel (mit größerer Querschnitts- und höherer Spannung), führen Sie den Unternehmensstandard ein.
Art und Name:
| Art | Beschreibung | Anwendung |
| MC-0.38/0.66 | Gummiflachkabel für Bagger | Als der Stromanschluß benutzt im Bagger |
| oder ähnliche Ausrüstung mit Nennspannung 0.38/0.66kV | ||
| MCP-0.38/0.66 | Abgeschirmtes, Gummi-umhülltes Flachkabel für Bagger | Als der Stromanschluß benutzt im Bagger |
| oder ähnliche Ausrüstung mit Nennspannung 0.38/0.66kV | ||
| MCP-0.66/1.14 | Abgeschirmtes, Gummiflachkabel für Bagger | Als der Stromanschluß benutzt im Bagger |
| oder ähnliche Ausrüstung mit Nennspannung 0.38/0.66kV | ||
| MCPJB-0.66/1.14 | Abgeschirmt, Überwachung und flechtende verstärkte Art, | Als der Stromanschluß benutzt im Bagger |
| Gummiflachkabel für Bagger | oder ähnliche Ausrüstung mit Nennspannung 0.66/1.14kV, | |
| es kann direkt geschleppt werden | ||
| MCPJR-0.66/1.14 | Abgeschirmt, Überwachung und flechtende verstärkte Art, | Als der Stromanschluß benutzt im Bagger |
| Gummiflachkabel für Bagger | oder ähnliche Ausrüstung mit Nennspannung 0.66/1.14kV, | |
| sie muss in der schützenden Kettenplatte verwendet werden | ||
| MCPT-0.66/1.14 | Metallisches abgeschirmtes Gummiflachkabel für Bagger | Als der Stromanschluß benutzt im Bagger |
| oder ähnliche Ausrüstung mit Nennspannung 0.66/1.14kV | ||
| MCP-1.9/3.3 | Abgeschirmtes Gummiflachkabel für Bagger | Als der Stromanschluß benutzt im Bagger |
| oder ähnliche Ausrüstung mit Nennspannung 1.9/3.3kV | ||
| MCPT-1.9/3.3 | Metallisches abgeschirmtes Gummiflachkabel für Bagger | Als der Stromanschluß benutzt im Bagger |
| oder ähnliche Ausrüstung mit Nennspannung 1.9/3.3kV | ||
| MCPTJ-1.9/3.3 | Metallisches abgeschirmt, Art überwachend, Gummiflachkabel für | Als der Stromanschluß benutzt im Bagger |
| Bagger | oder ähnliche Ausrüstung mit Nennspannung 1.9/3.3kV | |
| MY-0.38/0.66 | Bewegliches Gummiflachkabel für das Bergbau | Als der Stromanschluß benutzt im Bergbau |
| Maschine mit Nennspannung 1.9/3.3kV | ||
| MYP-0.38/0.66 | Gummiflachkabel des beweglichen Schildes für das Bergbau | Als der Stromanschluß benutzt im Bergbau |
| Maschine mit Nennspannung 0.38/0.66kV | ||
| MYP-0.66/1.14 | Gummiflachkabel des beweglichen Schildes für das Bergbau | Als der Stromanschluß benutzt im Bergbau |
| Maschine mit Nennspannung 0.66/1.14kV | ||
| MYPJ-3.6/6 | Überwachung des Gummiflachkabels des beweglichen Schildes für das Bergbau | Als der Stromanschluß benutzt im Bergbaut |
| ransformer und ähnliche Ausrüstung mit bewertetem voltage3.6/6kV | ||
| MYPTJ-3.6/6 | Metallische abgeschirmte Überwachungsart Bewegliches | Als der Stromanschluß benutzt im Bergbau |
| Gummiflachkabel | Transformator und ähnliche Ausrüstung mit bewertetem voltage3.6/6kV | |
| MYP-3.6/6 | Gummiflachkabel des beweglichen Schildes für das Bergbau | Bergwerksausrüstung mit Nennspannung 3.6/6kV |
| die min. Umwelttemperatur is-20℃ | ||
| MYPT-3.6/6 | Bewegliches Gummiflachkabel des metallischen Schildes für das Bergbau | Bergwerksausrüstung mit Nennspannung 3.6/6kV |
| die min. Umwelttemperatur is-20℃ | ||
| MYPD-3.6/6 | Gummiflachkabel des beweglichen Schildes für das Bergbau | Bergwerksausrüstung mit Nennspannung 3.6/6kV |
| die min. Umwelttemperatur is-40℃ | ||
| MYPTD-3.6/6 | Bewegliches Gummiflachkabel des metallischen Schildes für das Bergbau | Bergwerksausrüstung mit Nennspannung 3.6/6kV |
| die min. Umwelttemperatur is-40℃ | ||
| MZ-0.3/0.5 | Bohrerkabel für das Bergbau | Als der Stromanschluß des Bohrers mit bewertetem |
| Spannung 0.3/0.5kV | ||
| MZP-0.3/0.5 | Bohrer abgeschirmtes Kabel für das Bergbau | Als der Stromanschluß des Bohrers mit bewertetem |
| Spannung 0.3/0.5kV | ||
| MYQ-0.3/0.5 | Bewegliches leicht-artiges Gummiflachkabel für das Bergbau | Im Bergwerk, als der Stromanschluß beleuchten |
| von der Verriegelung und von den Steuersignalen | ||
| verwendet in der Transportmaschine und -ausrüstung |
Eigenschaften
1. Bewertete Netzfrequenzspannung U0/U: 450/750V, 300/500V und 200/200V.
2. Maximum die Erlaubnis gehabte Betriebstemperatur des Leiters ist 60°C.
3. Die Erlaubnis gehabte niedrigste Betriebstemperatur ist -35°C.
4. Kabel können an den Plätzen benutzt werden, die durch Mineralöl- und Brennöl verseucht werden.
| CorexSize | Nenndicke | Gesamtdurchmesser (Millimeter) 0.66/114 |
|||
| Phase | Erdung | Isolierung | Hülle | MYP | |
| 3X4 | 1X4 | 1,6 | 4 | 26,5 | |
| 3X6 | 1X6 | 1,6 | 4 | 29 | |
| 3X10 | 1X10 | 1,8 | 4,5 | 32,5 | |
| 3x16 | 1X10 | 1,8 | 4,5 | 35,5 | |
| 3x25 | 1x16 | 2 | 5 | 41 | |
| 3x35 | 1x16 | 2 | 5 | 44,5 | |
| 3x50 | 1x16 | 2,2 | 5,5 | 51 | |
| 3x70 | 1x25 | 2,2 | 5,5 | 56 | |
| 3x95 | 1x25 | 2,4 | 6 | 63 | |
| 3x120 | 1x35 | 2,4 | 6 | 67 | |
| 3x150 | 1x50 | 2,6 | 6 | 74 | |
| 3x185 | 1x50 | 2,8 | 6 | 78 | |
| Kern-Art | Nennweite | Minimaler Isolationswiderstand an 20℃ (MΩ.km) | |
| Nicht mehr als 0.66/1.14KV | 1.9/3.3KV | ||
| Phase Conducor oder Asistant-Leiter |
16 | 350 | 1150 |
| 25 | 300 | 980 | |
| 35 | 260 | 850 | |
| 50 | 230 | 740 | |
| 70 | 210 | 630 | |
| 95 | 200 | 550 | |
| 120 | 200 | 510 | |
| 150 | 180 | 450 | |
| 185 | 160 | 400 | |
| Steuern Sie Leiter | 4.6.10 | 100 | 100 |
