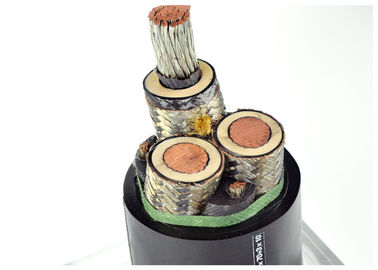

Metallischer aussortierter Gummi umhüllte Kabel 0,66/1,14 KV CER KEMA Bescheinigung
flexibles metallisches aussortiertes Bergbaukabel 0.66/1.14KV (für Schrämmaschine)
1. Verwendung
Dieses Gummi umhüllte Flachkabel benutzt im Kohlenbergbau. Stromversorgungsverbindung der Kohlenmaschine und der ähnlichen Ausrüstungen.
2. Betriebstemperatur
Die gewährte Betriebstemperatur des Kernes ist 65° C
Sein kleinster Biegungsradius ist sechsmal die Größen des Kabeldurchmessers. Das gelbe Hüllenkabel sollte nicht in der Sonne für lang herausgestellt werden.
3. Modell u. Anwendung
MY-0.38/0.66
Gummi-umhülltes bewegliches flexibles
Bergbaukabel
Nennspannung 0.38/0.66KV, Stromversorgungsverbindung
Von der Kohlenmaschine
MYP-0.66/1.14
Metallisches abgeschirmt, Gummi umhüllt
Bewegliches flexibles Bergbaukabel
Nennspannung 0.66/1.14KV, Stromversorgungsverbindung
Von der Kohlenmaschine
MC-0.38/0.66
Gummi-umhülltes Flachkabel
Für Kohlenmaschine
Nennspannung 0.38/0.66KV, Stromversorgungsverbindung
Von der Kohlenmaschine und von den ähnlichen Ausrüstungen
MCP-0.66/1.14
Abgeschirmtes Gummi-umhülltes flexibles
Kabel für Kohlenmaschine
Nennspannung 0.66/1.14KV, Stromversorgungsverbindung
Von der Kohlenmaschine und von den ähnlichen Ausrüstungen
MCPTJ-0.66/1.44
Metallisches abgeschirmtes Überwachung Gummi-umhülltes Flachkabel für Kohlenbergbau
Nennspannung 0.66/1.14KV, Stromversorgungsverbindung
Von der Kohlenmaschine und von den ähnlichen Ausrüstungen
MZ-0.3/0.5
Gummi-umhülltes Flachkabel
Für Kohlenelektrische bohrmaschine
Nennspannung 0.3/0.5KV, Stromversorgungsverbindung
Von der Kohlenelektrischen bohrmaschine
Spezifikationen
| Art | Nennspannung (KV) | Zahl von Kernen | Nominales Kreuz | ||
| Hauptlinien | Erdlinien | Steuerleitungen | |||
MEIN | 0.38/0.66 | 3 | 1 | - | 4-185 |
| MYP | 0.66/1.14 | 3 | 1 | - | 10-185 |
| MYP | 1.9/3.3 | 3 | 1 | - | 16-185 |
| MYP | 3.6/6 | 3 | 1 | - | 16-185 |
| MYP | 6/10 | 3 | 1 | - | 16-185 |
| MYP | 8.7/10 | 3 | 1 | - | 16-185 |
Lux | 0.38/0.66 | 3 | 1 | 3-7 | 16-185 |
| MCP | 0.66/1.14 | 3 | 1 | 3 | 35-185 |
| MCP | 1.9/3.3 | 3 | 1 | 3 | 35-185 |
MCPT | 0.66/1.14 | 3 | 1 | 3 | 16-185 |
MCPT | 1.9/3.3 | 3 | 1 | 3 | 16-185 |
MYPT | 1.9/3.3 | 3 | 3 | - | 35-185 |
MYPT | 3.6/6 | 3 | 3 | - | 16-185 |
MYPT | 6/10 | 3 | 3 | - | 16-185 |
MYPT | 8.7/10 | 3 | 3 | 3 | 25-185 |
MZ | 0.3/0.5 | 3 | 1 | 1 | 2.5-4 |
| MYQ | 0.3/0.5 | 2-12 | - | - | 1.0-6 |
Eingeführter Standard
1 für das Nichtverbreitungsverbrennungskabel, Werkzeug GB12972
2 für das flammhemmende Kabel, Werkzeug MT818
3 für das spezielle Bergbaukabel (mit größerer Querschnitts- und höherer Spannung), führen Sie ein
Unternehmensstandard.
| CorexSize | Nenndicke | Gesamtdurchmesser (Millimeter) MCPT-0.66/1.44 | ||||
| Phase | Erdung | Steuerung | Isolierung | Hülle | Minute | Maximal |
| 3x16 | 1x16 | 3x4 | 1,5 | 5 | 35,8 | 38,6 |
| 3x25 | 1x16 | 3x4 | 2 | 5 | 39,7 | 42,9 |
| 3x35 | 1x16 | 3x4 | 2 | 5 | 43,1 | 46,3 |
| 3x50 | 1x25 | 3x4 | 2,2 | 5,3 | 48,5 | 51,8 |
| 3x70 | 1x35 | 3x6 | 2,2 | 5,8 | 55,1 | 58,8 |
| 3x95 | 1x50 | 3x6 | 2,4 | 6,4 | 62,4 | 66,1 |
| 3x120 | 1x50 | 3x10 | 2,6 | 6,9 | 68 | 72,5 |
| 3x150 | 1x70 | 3x10 | 2,6 | 7,3 | 74,5 | 79,5 |
| 3x185 | 1x70 | 3x10 | 2,8 | 7,5 | 80,7 | 86,1 |
| Kern-Art | Nennweite | Minimaler Isolationswiderstand an 20℃ (MΩ.km) | |
| Nicht mehr als 0.66/1.14KV | 1.9/3.3KV | ||
| Phase Conducor oder Asistant-Leiter | 16 | 350 | 1150 |
| 25 | 300 | 980 | |
| 35 | 260 | 850 | |
| 50 | 230 | 740 | |
| 70 | 210 | 630 | |
| 95 | 200 | 550 | |
| 120 | 200 | 510 | |
| 150 | 180 | 450 | |
| 185 | 160 | 400 | |
| Steuern Sie Leiter | 4.6.10 | 100 | 100 |
