Herkunftsort China
Markenname QINGDAO YICABLE CABLE
Zertifizierung ROHS CE KEMA
Produktdetails
Arbeitstemperatur:
℃ 90
Typ:
Unterspannung 1000V
Isolierfarbe:
Orange oder schwarz
Funktion:
feuerbeständig
Probe:
Frei
Anwendung:
In Innenräumen, in Tunneln, Kabelgräben, unterirdisch
Hervorheben:

fire resistant wire

,

fire proof electrical cable

Zahlungs- und Versandbedingungen
Min Bestellmenge
500m
Preis
0.38-25.6USD/M
Verpackung Informationen
Hölzerne Trommel oder Fall
Lieferzeit
Panmäßig
Zahlungsbedingungen
L/C, T/T
Versorgungsmaterial-Fähigkeit
200KM/MONTH
Produktbeschreibung

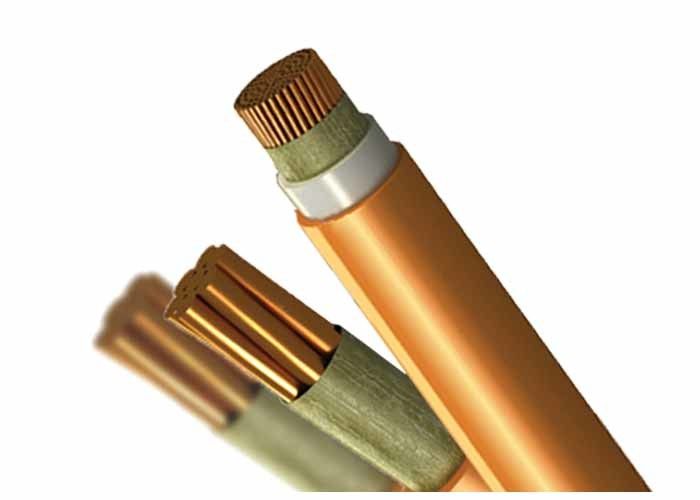

Hochtemperaturfeuerretardentes Kabel Wärmebeständiges Draht 1000V 90 °C

.

Spezifikationen

Leiter : Kupfer, nicht komprimiert oder kreisförmig komprimiert
Brandschutz : Mica-Band
Isolierung : XLPE (für FR-200) oder LSOH (für FR-300)
Hülle :

LSOH

Antrag für feuerbeständiges Stromkabel, feuergeschütztes Stromkabel

  • Dieses Kabel ist speziell für Bereiche entwickelt, in denen die Integrität des elektrischen Stromkreises für die Aufrechterhaltung der Stromversorgung von entscheidender Bedeutung ist.Steuerungs- und Stromkreise, Feueralarmsysteme, Kommunikationssysteme, Aufzüge und Rolltreppen, Kraftwerke, unterirdische Tunnel, Kläranlagen, Hochhäuser, unterirdische Personenverkehrssysteme,Flughäfen, petrochemische Anlagen, Hotels, Krankenhäuser usw.

Bauwesen für feuerbeständiges Stromkabel, feuergeschütztes Stromkabel

Leiter : Kupfer, nicht komprimiert oder kreisförmig komprimiert
Brandschutz : Mica-Band
Isolierung : XLPE (für FR-200) oder LSOH (für FR-300)
Hülle : LSOH
Farbe der Isolierung :

2C Braun & Blau

3C ️ Braun, Schwarz und Grau

4C ️ Braun, Schwarz, Grau und Blau

2C+E ️ Braun, Blau + Grün/Gelb

3C+E ️ Braun, Schwarz, Grau + Grün/Gelb

4C+E ️ Braun, Schwarz, Grau, Blau + Grün/Gelb

5C und mehr

Anmerkung:
1Die Modelle enthalten außerdem ein feuerfestes Niederspannungskabel.
2Bei der Vertragsunterzeichnung ist der feuerfeste Typ anzugeben. Wenn z. B. Typ A bevorzugt wird, fügen Sie bitte "A" am Ende von "ZR" hinzu, um "ZRA" zu bilden,und A wird in der Regel an Orten verwendet, an denen die feuerfesteB und C folgen derselben Regel. Darüber hinaus wird das Kabel nach "ZRC" hergestellt, wenn nach "ZR" kein Buchstabe steht.

Technische Daten

Nennspannung: 0,6-KV

Max. Leitertemperatur:normal (90°C), Kurzschluss nicht länger als 5 s (die höchste Leitertemperatur darf 250°C nicht überschreiten)

Min. Umgebungstemperatur.:Wenn die Umgebungstemperatur unter 0 °C liegt, ist das Kabel vorzuheizen.

Min. Biegeradius: Einzelkernkabel 20 ((d+D) ± 5%, Mehrkernkabel 15 ((d+D) ± 5%

Name: Querschnitt des Leiters Isolationsdicke Hülle Ungefähr. Schätzungsweise Max. Gleichstromwiderstand des Leiters (20°C) Prüfspannung Aktuelles Rating
mm2 mm Stärke Eine Überdosis. Gewicht Ohm/km A.C.
mm mm in kg/km KV/5min In der Luft (A) Im Boden (A)
Ein mal eins.5 0.7 1.8 7.7 81 12.1 3.5 22 33
Ein mal zwei.5 0.7 1.8 8.1 95 7.41 3.5 31 43
1 × 4 0.7 1.8 8.5 114 4.61 3.5 41 56
1 × 6 0.7 1.8 9.1 137 3.08 3.5 52 70
1 × 10 0.7 1.8 10.3 189 1.83 3.5 71 94
1 × 16 0.7 1.8 11.4 254 1.15 3.5 92 120
1 × 25 0.9 1.8 12.9 359 0.727 3.5 120 155
1 × 35 0.9 1.8 13.9 460 0.524 3.5 150 185
1 × 50 1 1.8 15.5 606 0.387 3.5 180 220
1 × 70 1.1 1.8 17.5 808 0.268 3.5 230 270
1 × 95 1.1 1.8 19.3 1047 0.193 3.5 285 320
1 × 120 1.2 1.8 20.9 1289 0.153 3.5 335 365
1 × 150 1.4 1.8 22.9 1582 0.124 3.5 385 410
1 × 185 1.6 1.8 25.2 1927 0.0991 3.5 450 465
1 × 240 1.7 1.8 27.7 2458 0.0754 3.5 535 540
1 × 300 1.8 1.9 31.2 3096 0.0601 3.5 620 610
1 × 400 2 2 34.8 4064 0.047 3.5 720 695
Zwei mal eins.5 0.7 1.8 12.7 172 12.1 3.5 20 27
Zwei mal zwei.5 0.7 1.8 13.5 204 7.41 3.5 26 35
2x4 0.7 1.8 14.6 247 4.61 3.5 34 45
2 × 6 0.7 1.8 15.5 300 3.08 3.5 43 57
2 × 10 0.7 1.8 18.1 418 1.83 3.5 60 77
2 × 16 0.7 1.8 20.2 563 1.15 3.5 83 105
2 × 25 0.9 1.8 23.2 800 0.727 3.5 105 125
2 × 35 0.9 1.8 25.2 1026 0.524 3.5 125 155
2 × 50 1 1.8 28.4 1338 0.387 3.5 160 185
2 × 70 1.1 1.9 32.6 1804 0.268 3.5 200 225
2 × 95 1.1 2 36.4 2343 0.193 3.5 245 270
2 × 120 1.2 2.1 39.8 2891 0.153 3.5 285 310
2 × 150 1.4 2.3 44.2 3639 0.124 3.5 325 345
2 × 185 1.6 2.4 49 4458 0.0991 3.5 375 390
2×240 1.7 2.6 54.4 5696 0.0754 3.5 440 450
3 mal 1.5 0.7 1.8 13.4 203 12.1 3.5 20 27
3 mal 2.5 0.7 1.8 14.2 246 7.41 3.5 26 35
3 × 4 0.7 1.8 15.2 304 4.61 3.5 34 45
3 × 6 0.7 1.8 16.4 376 3.08 3.5 43 57
3 × 10 0.7 1.8 19.1 534 1.83 3.5 60 77
3 × 16 0.7 1.8 21.4 737 1.15 3.5 83 105
3 × 25 0.9 1.8 24.7 1063 0.727 3.5 105 125
3 × 35 0.9 1.8 26.9 1380 0.524 3.5 125 155
3 × 50 1 1.9 30.5 1837 0.387 3.5 160 185
3 × 70 1.1 2 35 2490 0.268 3.5 200 225
3 × 95 1.1 2.1 39.1 3325 0.193 3.5 245 270
3 × 120 1.2 2.3 42.8 4120 0.153 3.5 285 310
3 × 150 1.4 2.4 47.5 5092 0.124 3.5 325 345
3 × 185 1.6 2.6 52.9 6245 0.0991 3.5 375 390
3×240 1.7 2.7 58.5 7996 0.0754 3.5 440 450
Vier mal eins.5 0.7 1.8 14.4 241 12.1 3.5 20 27
Vier mal zwei.5 0.7 1.8 15.4 295 7.41 3.5 26 35
4x4 0.7 1.8 16.5 369 4.61 3.5 34 45
4 × 6 0.7 1.8 17.8 463 3.08 3.5 43 57
4 × 10 0.7 1.8 20.9 667 1.83 3.5 60 77
4 × 16 0.7 1.8 23.4 930 1.15 3.5 83 105
4 × 25 0.9 1.8 27.1 1351 0.727 3.5 105 125
4 × 35 0.9 1.8 29.5 1772 0.524 3.5 125 155
4 × 50 1 1.9 38.4 2380 0.387 3.5 160 185
4 × 70 1.1 2 43.2 3302 0.268 3.5 200 225
4 × 95 1.1 2.2 47.3 4330 0.193 3.5 245 270
4 × 120 1.2 2.3 52.5 5374 0.153 3.5 285 310
4 × 150 1.4 2.5 58.3 6655 0.124 3.5 325 345
4×185 1.6 2.7 64.7 8246 0.0991 3.5 375 390
4×240 1.7 2.9 73.1 10569 0.0754 3.5 440 450
Fünf mal eins.5 0.7 1.8 13.6 284 12.1 3.5 20 27
Fünf mal zwei.5 0.7 1.8 16.6 349 7.41 3.5 26 35
5 × 4 0.7 1.8 17.9 441 4.61 3.5 34 45
5 × 6 0.7 1.8 19.3 558 3.08 3.5 43 57
5 × 10 0.7 1.8 22.8 809 1.83 3.5 60 77
5 × 16 0.7 1.8 25.6 1135 1.15 3.5 83 105
5 × 25 0.9 1.8 29.7 1664 0.727 3.5 105 125
5 × 35 0.9 1.9 32.6 2194 0.524 3.5 125 155
5 × 50 1 2 37.3 3013 0.387 3.5 160 185
5 × 70 1.1 2.1 42.9 4101 0.268 3.5 200 225
5 × 95 1.1 2.2 48.2 5382 0.193 3.5 245 270
5 × 120 1.2 2.4 52.7 6685 0.153 3.5 285 310
5 × 150 1.4 2.5 58.5 8363 0.124 3.5 325 345
5 × 185 1.6 2.7 65.1 10268 0.0991 3.5 375 390
5 × 240 1.7 3.1 72.3 13167 0.0754 3.5 440 450
3 mal 2,5 + 1 mal 1.5 0.7 1.8 15.2 254 7.41 3.5 26 35
3 mal 4 + 1 mal 2.5 0.7 1.8 16.3 352 4.61 3.5 34 45
3 × 6 + 1 × 4 0.7 1.8 17.5 440 3.08 3.5 43 57
3 × 10 + 1 × 6 0.7 1.8 20.1 616 1.83 3.5 60 77
3 × 16 + 1 × 10 0.7 1.8 22.8 865 1.15 3.5 83 105
3 × 25 + 1 × 16 0.7 1.8 26.2 1248 0.727 3.5 105 125
3 × 35 + 1 × 16 0.9 1.8 28 1557 0.524 3.5 125 155
3 × 50 + 1 × 25 1 1.9 32 2120 0.387 3.5 160 185
3 × 70 + 1 × 35 1.1 2.1 36.7 2863 0.268 3.5 200 225
3 × 95 + 1 × 50 1.1 2.2 41.1 3854 0.193 3.5 245 270
3 × 120 + 1 × 70 1.2 2.4 45.6 4857 0.153 3.5 285 310
3 × 150 + 1 × 70 1.4 2.5 49.4 5808 0.124 3.5 325 345
3 × 185 + 1 × 95 1.6 2.7 55.1 7271 0.0991 3.5 375 390
3 × 240 + 1 × 120 1.7 2.9 60 9269 0.0754 3.5 440 450
3 mal 2,5 + 2 mal 1.5 0.7 1.8 18.8 299 7.41 3.5 26 35
3 mal 4 + 2 mal 2.5 0.7 1.8 20 405 4.61 3.5 34 45
3 × 6 + 2 × 4 0.7 1.8 21.5 513 3.08 3.5 43 57
3 × 10 + 2 × 6 0.7 1.8 24 708 1.83 3.5 60 77
3 × 16 + 2 × 10 0.7 1.8 27.1 1006 1.15 83 105
3 × 25 + 2 × 16 0.7 1.8 30.8 1448 0.727 105 125
3 × 35 + 2 × 16 0.9 1.9 32.6 1760 0.524 125 155
3 × 50 + 2 × 35 1 2.1 37.3 2427 0.387 160 185
3 × 70 + 2 × 35 1.1 2.2 42.1 3338 0.268 200 225
3 × 95 + 2 × 50 1.1 2.4 47.8 4426 0.193 245 270
3 × 120 + 2 × 70 1.2 2.5 52.6 5645 0.153 285 310
3 × 150 + 2 × 70 1.4 2.7 56.5 6587 0.124 325 345
3 × 185 + 2 × 95 1.6 2.9 62.9 8225 0.0991 375 390
3 × 240 + 2 × 120 1.7 3.1 69.3 10453 0.0754 440 450
Vier mal 2,5 plus eins mal eins.5 0.7 1.8 16.5 313 7.41 26 35
Vier mal vier plus eins mal zwei.5 0.7 1.8 17.7 424 4.61 34 45
4 × 6 + 1 × 4 0.7 1.8 19.1 535 3.08 43 57
4 × 10 + 1 × 6 0.7 1.8 22.1 760 1.83 60 77
4 × 16 + 1 × 10 0.7 1.8 25.1 1071 1.15 83 105
4 × 25 + 1 × 16 0.7 1.8 29 1556 0.727 105 125
4 × 35 + 1 × 16 0.9 1.9 31.4 1976 0.524 125 155
4 × 50 + 1 × 25 1 2.1 36 2689 0.387 160 185
4 × 70 + 1 × 35 1.1 2.2 41.1 3719 0.268 200 225
4 × 95 + 1 × 50 1.1 2.4 46.3 4903 0.193 245 270
4 × 120 + 1 × 70 1.2 2.5 51 6165 0.153 285 310
4 × 150 + 1 × 70 1.4 2.7 55.8 7431 0.124 325 345
4 × 185 + 1 × 95 1.6 2.9 62.1 9192 0.0991 375 390
4 × 240 + 1 × 120 1.7 3.1 68.8 11860 0.0754 440 450
