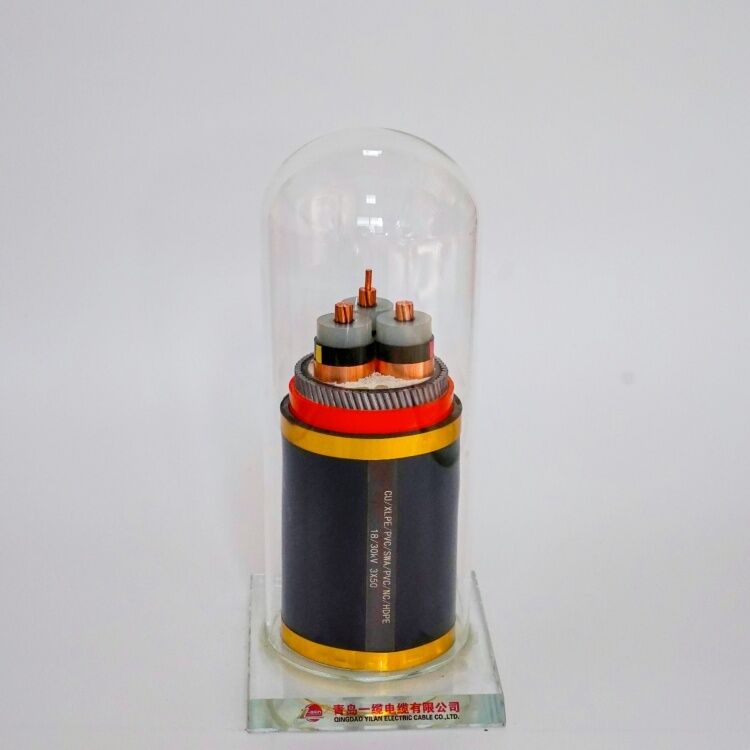

Medium Voltage Steel Wire Armoured Cable 33KV 3x95 SQMM Stranded Bare Copper
  • Medium Voltage Steel Wire Armoured Cable 33KV 3x95 SQMM Stranded Bare Copper
  • Medium Voltage Steel Wire Armoured Cable 33KV 3x95 SQMM Stranded Bare Copper
  • Medium Voltage Steel Wire Armoured Cable 33KV 3x95 SQMM Stranded Bare Copper
Medium Voltage Steel Wire Armoured Cable 33KV 3x95 SQMM Stranded Bare Copper

Medium Voltage Steel Wire Armoured Cable 33KV 3x95 SQMM Stranded Bare Copper

Herkunftsort China
Markenname QINGDAO YICABLE CABLE
Zertifizierung ISO,CE,IEC,TUV,KEMA
Produktdetails
Isolierfarbe:
Rot, blau, grün
Schild:
Kupferband
Leiter:
Verseiltes Kupfer
Jacke:
PVC
Probe:
Frei
Gepanzert:
Runder Stahldraht.
Hervorheben:

33 KV Stahldraht gepanzertes Kabel

,

3x95 SQMM-Kupferkabel mit Strang

,

mittelspannungskabel aus barem Kupfer

Zahlungs- und Versandbedingungen
Min Bestellmenge
300 m
Preis
USD3.6-7.86/M
Verpackung Informationen
Hölzerne Trommel
Lieferzeit
7 Tage
Zahlungsbedingungen
L/C, T/T
Versorgungsmaterial-Fähigkeit
863790KM/week
Produktbeschreibung

Mittelspannung Kompakter Kupferleiter SWA Panzerkabel 33KV 3x95 SQMM


Bauwesen:1..... bloßes Kupfer, 2..... Innenschicht aus halbleitendem Material, 3..... Kernisolierung aus vernetztem Polyethylen, 4..... Außenschicht aus halbleitendem Material, 5.....Halbleitband, 6..... Schirm aus Kupferdraht,7..... Füllstoffe, Streifen, Garne oder Papier,8..... nicht gewebtVerpackungsteppi oder Flammschutzmittel,9..... ExtrudiertPVC-Innenbeschichtung, 10.... Aluminiumdraht gepanzert, 11.... Gesamtschicht: Polyvinylchlorid (PVC) oder FR-PVC, PE, LSOH


Anwendung:1. in Transformatorstationen, Schaltanlagen, in Kraftwerken und Industrieanlagen verwendet.in Kabelkanälen, in Wasser, unter Bedingungen, in denen Kabel nicht stärkeren mechanischen Belastungen und Zugspannungen ausgesetzt sind.mit einer Breite von mehr als 10 mm,, zusammen mit einem konzentrischen Kupferleiter, die Beschränkung des elektrischen Feldes und die Widerstandsfähigkeit gegen Teilentladungen gewährleistet.die über die gesamte Betriebsdauer konstant bleibt, und aufgrund der hervorragenden Isolierfähigkeit von XLPE-Material, das fest längs mit einem inneren und einem äußeren Schirm aus halbleitendem Material (in einem Verfahren extrudiert) verbunden ist,das Kabel hat eine hohe Betriebssicherheit.


Standards: Internationale: IEC 60502-2, IEC 60228; China: GB/T 12706.2-2008; Andere Normen wieBS,DIN und ICEA auf Anfrage


Spezifikationen:


MV ((6 bis 35kv) Stromkabel
Modell und Beschreibung Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV Nummer des Kerns Durchschnitt des Leiters (mm2)
xlpe-Dämmung 1 Kern 3 Kern 10 16 25 35 70 95 120 150 185 240 300 400 500 630 m2
Cu-Kern Al Core
YJV, N2XSY;PVC-verhülltes Stromkabel YJLV, NA2XSY; PVC-verhülltes Stromkabel
YJV22; Stahlband gepanzert, PVC-verhülltes Stromkabel YJLV22; Stahlband gepanzerter, PVC-verhülltes Stromkabel
YJV32, YJV42; Stahldraht gepanzert, PVC-verhülltes Stromkabel YJLV32, YJLV42; Stahldraht gepanzerter, PVC-verhülltes Stromkabel


Technische Daten:


Testspannung 6 / 10 kV [kV] 21 / 5 Minuten.

12 / 20 kV [kV] 42 / 5 Minuten.

18 / 30 kV [kV] 63 / 5 Minuten.
Temperaturbereich in Bewegung
-20°C bis +90°C

festgesetzt
-20°C bis +90°C
Betriebstemperatur Kurzschluss °C 250
Kurzschlusszeit Maximal. [sec] 5
Biegeradius Min. x Durchmesser 15
Entflammbarkeit Standard
Einheitliche Prüfverfahren


Bestellung


Nennspannung

Anwendungsstandard:IEC/BS/UL/GB

Anzahl der Kerne

Größe des Leiters $ Konstruktion

Typ der Isolierung

Gepanzerte oder ungepanzerte.

Die Notwendigkeit einer Hülle

Längen des Kabels und Verpackungsanforderungen

Sonstige Voraussetzung


Technischer Parameter


Name: Querschnitt des Leiters Stränge Nr./Dia. von Leiter Isolationsdicke Innenhülle Dicke - Die von Panzerdraht. Ausmaß der Umhüllung Ungefähr.

Ungefähr.

Gewicht

 Max. DC-Widerstand des Leiters (20 °C) Prüfspannung AC Aktuelles Rating
mm2 PC/mm mm mm mm mm (mm) in kg/km Ohm/km KV/5min In der Luft (A) Im Boden (A)
1 × 50 10/2.52 8 1.2 2.0 2.2 40.0 2857 0.387 63 210 215
1 × 70 14/2.52 8 1.2 2.0 2.3 42.0 3166 0.268 63 260 265
1 × 95 19/2.52 8 1.2 2.0 2.3 43.0 3499 0.193 63 320 315
1 × 120 Ich bin rund um die Uhr da.52 8 1.3 2.5 2.4 46.0 4264 0.153 63 370 360
1 × 150 30/2.52 8 1.4 2.5 2.5 48.0 4671 0.124 63 420 405
1 × 185 37/2.52 8 1.4 2.5 2.5 49.0 5121 0.0991 63 480 455
1 × 240 48/2.52 8 1.4 2.5 2.6 52.0 5780 0.0754 63 565 530
1 × 300 61/2.52 8 1.4 2.5 2.7 54.0 6482 0.0601 63 650 595
1 × 400 61/2.97 8 1.4 2.5 2.8 58.0 7657 0.0470 63 755 680
1 × 500 61/3.23 8 1.6 2.5 2.9 61.0 8894 0.0366 63 865 765


Dieses Produkt ist für die Stromübertragungs- und Verteilungsleitung mit Wechselstrom-Nennspannung ((U0/U) von 3,6 kV-26/36 kV-System anwendbar.und Tray) und Boden ((direkt vergraben, Kabelgraben, Rohre usw.) je nach Unterschied der Schutzschichtstruktur.


Verpackung und Versand

Alle Kabel für den Export sind gut verpackt und durch Holztrommel oder Holz- und Stahltrommel geschützt.

Das Verpackungsmaterial hängt vom Gewicht und der Größe des Kabels ab.

Die guten Informationen, die Herstellerinformationen und die Kundeninformationen sind auf jeder Trommelgröße fest gedruckt.


Nach dem Versand der gut verpackten Kabeltrommeln an den Seehafen werden sie in einen 20 FT- oder 40 FT-Container geladen.keine Bewegung während der Seefracht.

Die Größe des Containers wird nach dem Gewicht der gesamten geladenen Güter oder nach den Anforderungen des Kunden gewählt.


Dienstleistungen


* Wir sind der größte Hersteller von elektrischen Drähten und Stromkabeln in China und haben mehr als 20 Jahre Erfahrung in der Produktion und Vermarktung.
* Wir akzeptieren OEM. Die Kabelgröße und das Material sind kundenspezifisch angepasst. Unser eigenes Logo und eigenes Design sind willkommen. Wir werden nach Ihren Anforderungen und Beschreibung produzieren;
* Bitte senden Sie uns Anfrage für weitere Produktinformationen und wir geben Ihnen Feedback in 12 Stunden.
