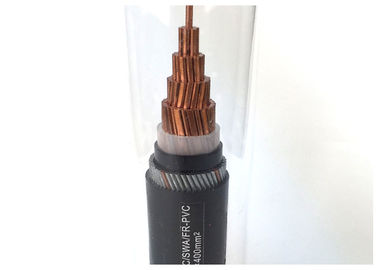

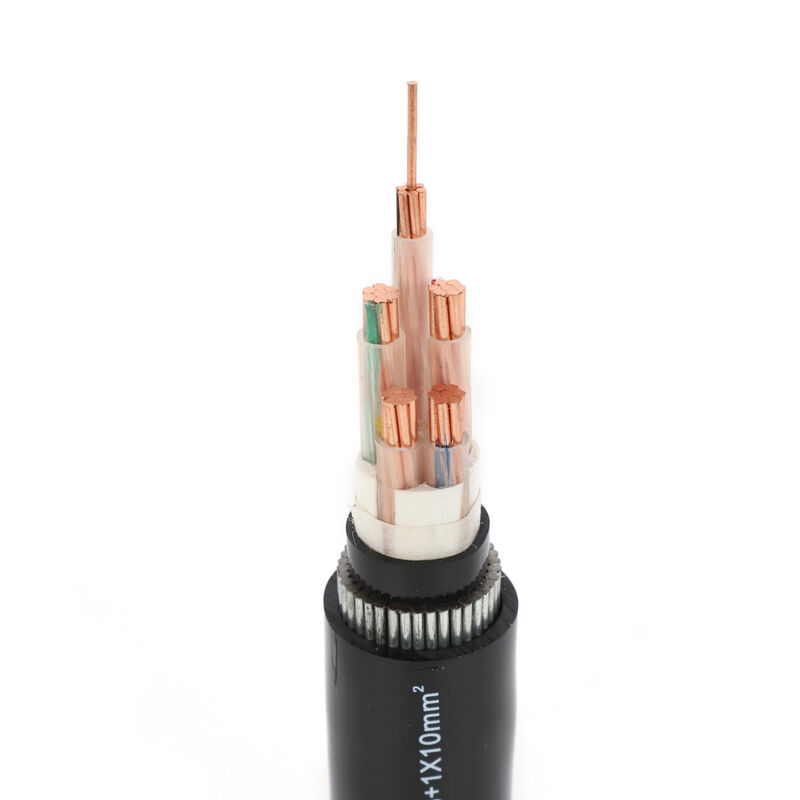

Class B Copper Conductoe Aluminium Wire Armour Power With PVC Out Sheath

IEC60502, BS6346, VDE, AS/NZS, UL usw. oder nach Kundenwunsch.

Gepanzerte 1-kV-10-kV-XLPE-Stromkabel entsprechen hauptsächlich der Norm IEC 60502 und können auch gemäß OEM-Anforderungen und anderen Standards wie BS-Standard, DIN-Standard, ASTM-Standard usw. hergestellt werden.
Der Spannungsbereich beträgt bis zu 35 kV, die Querschnittsfläche kann bis zu 400 mm² betragen (Kupfer- oder Aluminiumleiter). Die Dauerbetriebstemperatur des Leiters beträgt 90 Grad. Im Kurzschlussfall sollte die höchste Temperatur des Leiters nicht mehr als 250 Grad betragen.
Verlegebedingungen: Bei der Verlegung unter der Erde mit großen Höhenunterschieden müssen Sie in der Lage sein, äußeren mechanischen Kräften und mäßiger Zugkraft standzuhalten.
-Standards/Testspezifikationen: IEC 60502-1.

Installation Dieses Kabel kann in einem Kanal, einer Wanne oder direkt im Erdreich installiert werden. Es wird empfohlen, die Installationsanweisungen der örtlichen Elektrovorschriften oder gleichwertiger Vorschriften zu befolgen, damit der Schutz von Personen und die Integrität des Produkts nicht durch die Effizienz bei der Installation beeinträchtigt werden.

Technikeigenschaft:

1. Die Langzeitarbeitstemperatur liegt bei 75 °C, es kommt zu einem Kurzschluss (innerhalb von 5 Sekunden), die Kerntemperatur darf nicht höher als 160 °C sein

2. Die Umgebungstemperatur sollte nicht unter -10 °C liegen

3, Die Verlegetemperatur sollte nicht unter 0 °C liegen

4. Der Biegeradius eines einzelnen Kerns ohne Panzerung sollte 20D nicht überschreiten, der Biegeradius eines einzelnen Kerns mit Panzerung sollte 15D nicht überschreiten und der Biegeradius von drei Kernen mit Panzerung sollte 12D nicht überschreiten

Notiz:

1. In der Tabelle ist nur ein Teil der Kabel aufgeführt. Kabel mit anderen Spezifikationen können angefragt werden.

2. Kabel können mit verschiedenen Single-Mode- oder Multi-Mode-Varianten geliefert werden.
3. Eine speziell entwickelte Kabelstruktur ist auf Anfrage erhältlich.

* Die Verlegetemperatur von Kabeln sollte nicht unter 0 Grad liegen. Wenn die Umgebungstemperatur unter 0 Grad liegt, sollten die Kabel mit bestimmten Methoden auf 0 Grad oder höher erhitzt werden. Diese Serie umfasst:

* Kupferkern (Aluminium), PVC-isolierte und ummantelte Stromkabel

* Kupferkern (Aluminium), PVC-isolierte, PE-ummantelte Stromkabel

* Stromkabel mit Kupferkern (Aluminium), PVC-isoliert, Stahlbandarmierung und PVC-Ummantelung.

* Kupferkern (Aluminium), PVC-isoliert, Stahlbandarmierung, PE-ummantelte Stromkabel

* Kupferkern (Aluminium), PVC-isoliert, Stahldrahtarmierung, PVC-ummantelte Stromkabel

* Kupferkern (Aluminium), PVC-isoliert, Stahldrahtarmierung, PE-ummantelte Stromkabel
