Herkunftsort China
Markenname QINGDAO YICABLE CABLE
Zertifizierung ISO,CE,IEC,TUV,KEMA
Produktdetails
Produktname:
Kupfernes gepanzertes Kabel
Nennspannung:
0,6/1kV
Mantel:
PVC
Leiter:
Kupfer
Rüstung:
Stahlband
Größen:
1.0 bis 630 m2
Kerne:
1 bis 5 Kerne
Standards:
IEC/BS/IST/VDE
Hervorheben:

armored cable wiring

,

armoured power cable

Zahlungs- und Versandbedingungen
Min Bestellmenge
1000 Meter
Preis
$0.25~105/M
Verpackung Informationen
Schlagzeug
Lieferzeit
eine Woche oder ein 10days
Zahlungsbedingungen
T/T, L/C
Versorgungsmaterial-Fähigkeit
10.000 Kilometer pro Monat
Produktbeschreibung

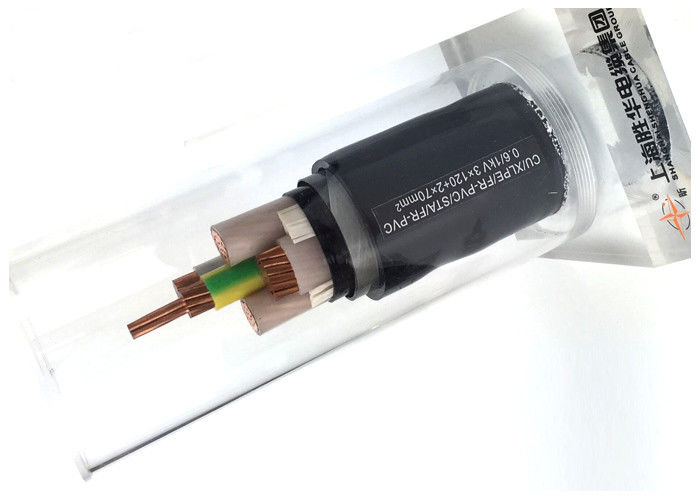

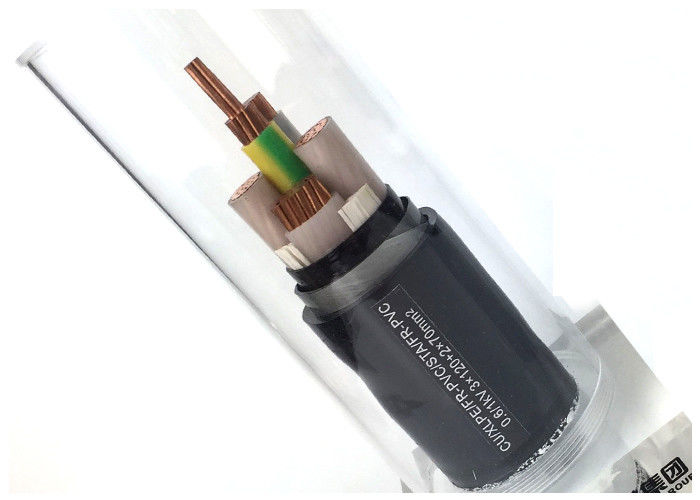

Kupferleiter Stahlband Panzerkabel mit schwarzer PVC-Hülle




Bauwesen

Leiter: Festkörper oder Kupferleiter mit Strang, Cl.1 oder Cl.2 nach IEC 60228
Isolierung: XLPE ((überschreitend verbundenes Polyethylen) mit einer Nennwerte von 90 oC
Innenbeschichtung: PVC
Rüstung: Stahlband
Hülle: PVC Typ ST2 bis IEC 60502, schwarz

Anwendung:
Es wird verwendet, um Strom über Stromleitungen mit einer Nennspannung von 0,6/1KV oder weniger zu übertragen und zu verteilen

Mit Condition:
1.Langzeitmax. Temperatur nicht mehr als 70°C, Temperatur des Kabelleiters nicht mehr als 160°C°c bei Kurzschluss beträgt die längste Dauer nicht mehr als 5 Sekunden.
2.Umgebungstemperatur für die Installation mindestens 0°c.
3.Erlaubter Biegeradius für die Montage siehe folgende Tabelle.

ArtikelEinzelkernkabelDrei-Kern-KabelWeiches Kabel
mit einer Breite von mehr als 20 mmGepanzertemit einer Breite von mehr als 20 mmGepanzertemit einer Breite von mehr als 20 mm
Min.Biegungsradius für die Montage20D15D15D12D10D

Min.Biegungsradius der nahen Verbindung
Box und Endkabel
(Kabel biegen, um sorgfältig zu steuern,
Verwenden Sie eine geprägte Führungsplatte

15D12D12D10D8D

Anmerkung:D ist der Außendurchmesser des Kabels





Modell und Spezifikationen.


TypAblehnungNennspannungNr. der KerneNominalbereich ((mm2)Anwendungen
YJV YJLVCu- oder Al-Leiter,XLPE-isoliert.PVC-verhülltes Elektrizitätskabel0.6/1KV1,2,3,41.5 bis 400Für den Einsatz in Innen- und Außenräumen.Das isolierte Stromkabel LV XLPE wird in Übertragungssystemen und Verteilern bei Nennspannung U ((Um) ≤10KV verwendet.Das isolierte Stromkabel HV XLPE bezieht sich auf das Stromkabelübertragungssystem zwischen 10KV-35KV, wird häufig auf die Hauptstraße der Kraftübertragung angewendet.
3 + 13 × 4 + 1 × 2,5 bis 3 × 400 + 1 × 185
6/6kV1,325 bis 500
8.7/10 kV 8.7/15 kV 12/20 kV125 bis 500
325 bis 300
21/35kv150 bis 500
YJV22 und YJLV22Cu- oder Al-Leiter,XLPE-isolierter Stahlband, PVC-gepanzertes Kabel0.6/1KV31.5 bis 400Geeignet zum Vergraben im Boden, kann äußere mechanische Kräfte, aber große Zugkräfte tragen.
44 bis 240
6/6kV 8,7/10kV 8,7/15kV 12/20kV325 bis 300
21/35kv350 bis 240





Technische Eigenschaft:

1Die langfristige Arbeitstemperatur beträgt 75°C, erleidet einen Kurzschluss (innerhalb von 5 Sekunden), die Kerntemperatur darf nicht höher als 160°C sein.
2Die Umgebungstemperatur darf nicht unter -10°C liegen.
3Die Legetemperatur darf nicht unter 0 °C liegen.
4"Der Biegeradius eines einzelnen Kerns ohne Panzerung darf 20D nicht überschreiten, der Biegeradius eines einzelnen Kerns mit Panzerung darf 15D nicht überschreiten, der Biegeradius von drei Kernen mit Panzerung darf 12D nicht überschreiten".

Anmerkung:

1. Nur ein Teil der Kabel ist in der Tabelle aufgeführt.
2Die Kabel können mit einer Reihe von Einzel- oder Mehrmodus-Kabeln geliefert werden.
3Speziell entworfene Kabelstrukturen sind auf Anfrage erhältlich.



Verpackung und Versand



Wir sind in der Lage, die strengsten Lieferpläne zu erfüllen, je nach Bestellung.Die Einhaltung der Frist ist immer oberste Priorität, da jede Verzögerung bei der Lieferung von Kabel zu einer Verzögerung des Gesamtprojekts und zu einer Kostenüberschreitung führen kann.

Das Kabel wird in Holzrollen, Wellpappen und Spulen geliefert.Die erforderliche Kennzeichnung ist nach Maßgabe der Kundenanforderung mit einem wetterfestem Material auf der Außenseite der Trommel zu drucken..





Dienstleistungen
* Wir sind der größte Hersteller von elektrischen Drähten und Stromkabeln in China und haben mehr als 20 Jahre Erfahrung in der Produktion und Vermarktung.
* Wir akzeptieren OEM. Die Kabelgröße und das Material sind kundenspezifisch angepasst. Unser eigenes Logo und eigenes Design sind willkommen. Wir werden nach Ihren Anforderungen und Beschreibung produzieren;
* Bitte senden Sie uns Anfrage für weitere Produktinformationen und wir geben Ihnen Feedback in 12 Stunden.
