Standards
International: IEC 60502-2, IEC 60228
China: GB/T 12706.2-2008
Andere Standards wie BS, LÄRM und ICEA auf Anfrage
Anwendungen
Verwendet für Kraftübertragung und Verteilungslinie mit der Spannung unten veranschlagt an 35kV und.
Verglichen mit PVC Isolierstromkabel, rühmt sich xlpe Stromkabel nicht nur Eigenschaften des ausgezeichneten Stroms, des Mechanismus, der Hitze und der Altern-beständigen, der Umwelt Druck-beständigen und chemischen korrosionsbeständigen, aber auch einfachen Struktur, des Leichtgewichtlers, keiner Beschränkung, indem es Tropfen und der Zulage legt der hohen Temperatur, für das langfristige Arbeiten.

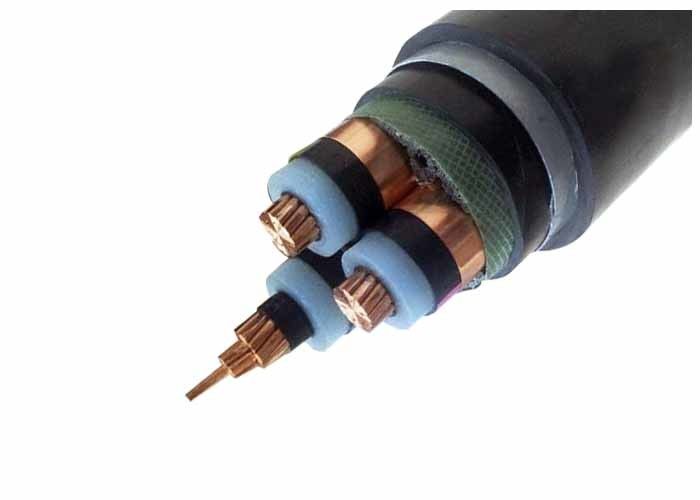

Bau
| Leiter | Vertrag angeschwemmter kupferner Leiter, Klasse 2 gemäß Iecs 60228 |
| Kreisförmiger fester kupferner Leiter, Klasse 1 gemäß Iecs 60228 | |
| Flexibler angeschwemmter kupferner Leiter, Klasse 5 gemäß Iecs 60228 | |
| Leiter-Schirm | Halbleiter |
| Isolierung | XLPE (quervernetztes Polyäthylen) |
| Isolierungs-Schirm | Halbleiter |
| Metallisches Schild | Kupfernes Bandschirm- oder -Kupferdraht- u. -kupferband Schild |
| Füller | Füllerstreifen |
| Überstreifen | Nicht gesponnener Überstreifen oder lsoh Überstreifen |
| Innere Bedeckung | Verdrängtes PVC oder LSOH |
| Rüstung | Stahlband-Rüstung |
| Gesamthülle | PVC, FR-PVC, PET oder LSOH |
Spezifikationen
| Stromkabel Millivolts (6 zu 35kv) | |||
| Modell und Beschreibung Uo/U (Um) =3.6/6 (7,2), 6/6 (7,2), 6 10(12), 8,7/10(12), 8.7/15 (17,5), 12/20(24), 18/30(36), 21/35 (40,5), 26/35 (40,5) KV | No.of-Kern | Leiterquerschnittsbereich (mm2) | |
| xlpe Isolierung | 1 Kern des Kernes 3 | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 Quadrat-Millimeter | |
| Cukern | Al-Kern | ||
| YJV, N2XSY; PVC umhülltes Stromkabel | YJLV, NA2XSY; PVC umhülltes Stromkabel | ||
| YJV22; gepanzerte das Stahlband, PVC umhüllte Stromkabel | YJLV22; gepanzerte das Stahlband, PVC umhüllte Stromkabel | ||
| YJV32, YJV42; gepanzerte der Stahldraht, PVC umhüllte Stromkabel | YJLV32, YJLV42; gepanzerte der Stahldraht, PVC umhüllte Stromkabel | ||
| PVC-Isolierung | |||
| Cu-Kern | Al-Kern | ||
| VV (VY); Umhülltes Stromkabel PVCs (PET) | VLV (VLY); Umhülltes Stromkabel PVCs (PET) | ||
| VV22 (VV23); gepanzerte das Stahlband, PVC (PET) umhüllte Stromkabel | VLV22 (VLV23); gepanzerte das Stahlband, PVC (PET) umhüllte Stromkabel | ||
| VV32 (VV33), VV42 (VV43); gepanzerte der Stahldraht, PVC (PET) umhüllte Stromkabel | VLV32 (VLV33), VLV42 (VLV43); gepanzerte der Stahldraht, PVC (PET) umhüllte Stromkabel | ||
Technische Daten
| Prüfspannung | 6 / 10 KV | [KV] | 21 / 5 Min. |
| 12 / 20 KV | [KV] | 42 / 5 Min. | |
| 18 / 30 KV | [KV] | 63 / 5 Min. | |
| Temperaturspanne | in der Bewegung | -20°C bebauen +90°C | |
| örtlich festgelegt | -20°C bebauen +90°C | ||
| Betriebstemperatur | Kurzschluss | °C | 250 |
| Kurzschlusszeit | Maximum. | [sek] | 5 |
| Biegungsradius | min. | Durchmesser x | 15 |
| Entflammbarkeit | Standard | En 50265-2-1 |
| Nom. Querschnitt des Leiters | Strang-nein/Durchmesser. Vom Leiter | Isolierungs-Stärke | Innere Hüllen-Stärke | Stahlbanddicke | Hüllen-Stärke | Ca. O.D. | Ca. Gewicht | Max. D.C Resistance des Leiters (℃ 20) | Prüfungs-Spannung Wechselstrom | Gegenwärtige Bewertung | |
| mm2 | pc/mm | Millimeter | Millimeter | Millimeter | Millimeter | (Millimeter) | kg/km | Ω /km | kV/5min | In einer Luft (a) | Im Boden (A) |
| 3 × 35 | 7/2.52 | 5,5 | 1,8 | 2 × 0,5 | 2,9 | 58,0 | 4840 | 0,524 | 42 | 140 | 155 |
| 3 × 50 | 10/2.52 | 5,5 | 1,8 | 2 × 0,5 | 3,0 | 61,0 | 5463 | 0,387 | 42 | 165 | 180 |
| 3 × 70 | 14/2.52 | 5,5 | 2,0 | 2 × 0,5 | 3,1 | 65,0 | 6446 | 0,268 | 42 | 210 | 220 |
| 3 × 95 | 19/2.52 | 5,5 | 2,0 | 2 × 0,5 | 3,2 | 68,0 | 7457 | 0,193 | 42 | 255 | 265 |
| 3 × 120 | 24/2.52 | 5,5 | 2,0 | 2 × 0,5 | 3,3 | 71,0 | 8459 | 0,153 | 42 | 290 | 300 |
| 3 × 150 | 30/2.52 | 5,5 | 2,2 | 2 × 0,5 | 3,4 | 75,0 | 10555 | 0,124 | 42 | 330 | 340 |
| 3 × 185 | 37/2.52 | 5,5 | 2,2 | 2 × 0,5 | 3,5 | 78,0 | 11925 | 0,0991 | 42 | 375 | 380 |
| 3 × 240 | 48/2.52 | 5,5 | 2,2 | 2 × 0,8 | 3,7 | 83,0 | 13959 | 0,0754 | 42 | 435 | 435 |
| 3 × 300 | 61/2.52 | 5,5 | 2,2 | 2 × 0,8 | 3,9 | 88,0 | 16314 | 0,0601 | 42 | 495 | 485 |
| 3 × 400 | 61/2.97 | 5,5 | 2,3 | 2 × 0,8 | 4,1 | 95,0 | 19032 | 0,047 | 42 | 565 | 520 |
Zertifikate
ISO, CER, KEMA, Iec, RoHS, CCC, P3C und mehr andere auf Wunsch
Einrichtungsrat
Nennspannung
Anwendungs-Standard: IEC/BS/UL/GB
Zahl von Kernen
Leiter-Größen$-Bau
Art der Isolierung
Gepanzert oder unarmored. Wenn Rüstung, die Rüstungsart u. Material
Die Anforderung der Hülle
Länge der Kabel-u. Verpackungs-Anforderung
Andere Anforderung
