| MOQ: | 500m |
| Preis: | USD 3.88-9.89/M |
| Standard Packaging: | Hölzerne Trommel |
| Delivery Period: | 7 Tage |
| Payment Method: | L / C, T / T |

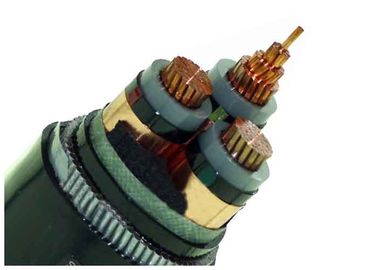

Panzerkabel HT 3-Phasen-Verteilkabel Kupferkabel Untergrundstromkabel
Bauwesen
Cu/XLPE/STA/PVC-gepanzertes Elektrizitätskabel
- runden, nackten Aluminiumkern nach IEC 60228
- Innenhalbleitende Schicht
- Kernisolierung XLPE
- Farbcode nach HD 308 S2
- Außenhalbleitende Schicht
- Halbleitband
- Kupferbandschirm
- Füllstoff
- PVC-Innenhülle
- Verzinktes Stahlband (STA)
Anwendung
Wird für Stromübertragungs- und Verteilungsleitungen mit einer Nennspannung von 35 kV und darunter verwendet.
Hoch- und Mittelspannungs-Stromkabel für statische Anwendungen im Boden, innerhalb und außerhalb von Anlagen, im Freien, in Kabelkanälen, im Wasser,bei Bedingungen, in denen Kabel nicht schwereren mechanischen Belastungen und Zugspannungen ausgesetzt sind.
| MV ((11kv 15kv 33kv) Stromkabel | ||
| Modell und Beschreibung Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | Nummer des Kerns | Durchschnitt des Leiters (mm2) |
| xlpe-Dämmung | 1 Kern 3 Kern | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 m2 |
| Cu-Kern | ||
| YJV, N2XSY;PVC-verhülltes Stromkabel | ||
| YJV22; Stahlband gepanzert, PVC-verhülltes Stromkabel | ||
| YJV32, YJV42; Stahldraht gepanzerter, PVC-verhülltes Stromkabel | ||
| Al Core | ||
| YJLV, NA2XSY; PVC-verhülltes Stromkabel | ||
| YJLV22; Stahlband gepanzerter, PVC-verhülltes Stromkabel | ||
| YJLV32, YJLV42; Stahldraht gepanzerter, PVC-verhülltes Stromkabel | ||
Standards
Internationale Norm: IEC 60502, IEC 60228
China: GB/T 12706
Andere Normen wie BS, DIN und ICEA auf Anfrage
Technische Daten:
Maximale Leitertemperatur: unter dem Normalwert (90OC), Notfall (130OC) oder bei Kurzschluss nicht länger als 5 s (250°C).
UmgebungstemperaturOC, nach der Montage und nur, wenn das Kabel in einer festen Position ist
Min. Biegeradius: 15 x Kabelüberdosierung für einen einzelnen Kern
12 x Kabel O.D. für Mehrkern
| Prüfspannung | 6 / 10 kV | [kV] | 21 / 5 Minuten. |
| 12 / 20 kV | [kV] | 42 / 5 Minuten. | |
| 18 / 30 kV | [kV] | 63 / 5 Minuten. | |
| Temperaturbereich | in Bewegung | -5°C bis +70°C | |
| festgesetzt | -20°C bis +70°C | ||
| Betriebstemperatur | Kurzschluss | °C | 250 |
| Kurzschlusszeit | Maximal. | [sec] | 5 |
| Biegeradius | Min. | x Durchmesser | 15 |
| Entflammbarkeit | Standard | Einheit für die Berechnung der Nennwerte |
|
|
